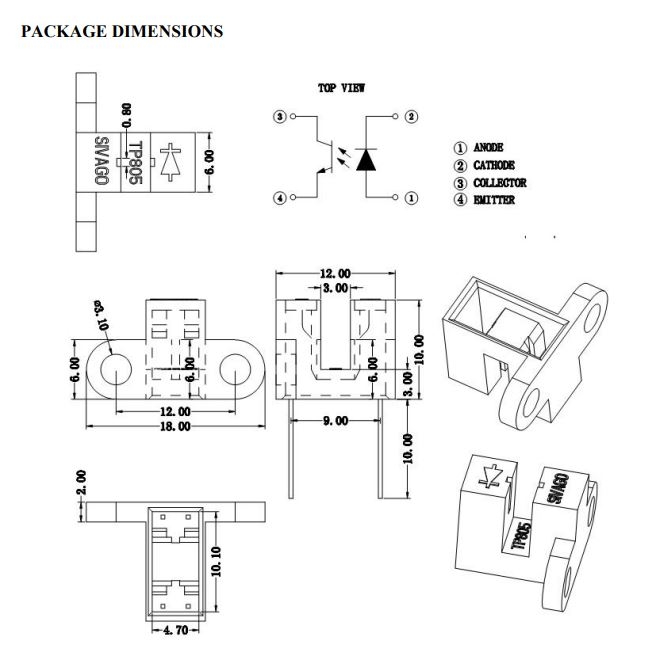

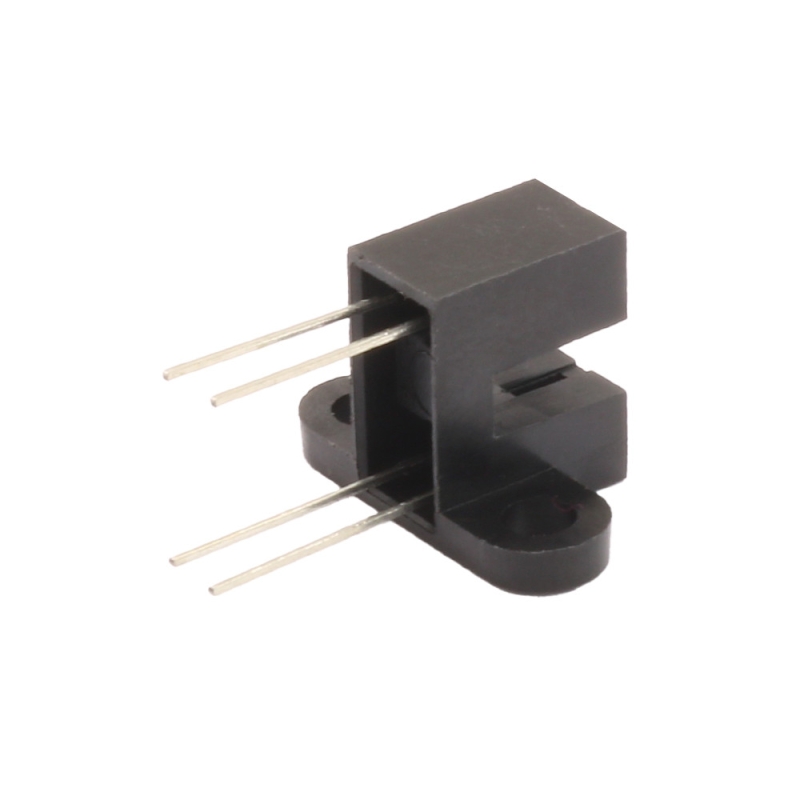

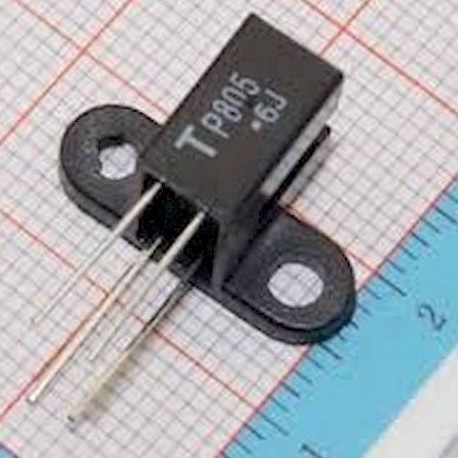

سنسور اوپتوکانتر مدل TP805 اصلی

معرفی:

ماژول اپتوکانتر در واقع فرستنده گيرنده مادون قرمز بوده که قابليت شمارش اجسام ورودي از داخل شيار مربوط به فرستنده و گيرنده را دارد. بر روي اين ماژول کليه قطعات و سنسورهاي لازم قرار گرفته و توسط يک مقايسه­ گر، آشکارسازي انجام شده و در خروجي بصورت ديجيتال 0 يا 1 ظاهر مي شود. براي باياس LED معمولا از يک ولتاژ DC استفاده مي شود که اين ولتاژ را به نور مادون قرمز تبديل مي کند. نور توليد شده به بيس فوتو ترانزيستور در طرف ديگه اپتو کانتر تابيده شده و فوتو ترانزيستور مجددا اين نور را به سيگنال الکتريکي تبديل مي کند. پس سيگنال خروجي جنس الکترونيکي است. اين اپتوکانتر داراي دو جاي پيچ براي نصب در محل هاي مختلف مي باشد.

مشخصات:

• TP805
• جربان کلکتور: 20 میلی آمپر
• توان فتو ترانزیستور: 100 میلی وات
• توان فتو دیود: 175 میلی وات
• ولتاژ کلکتور- امیتر: 5 ولت
• دمای عملکرد: 40- تا 85+ درجه سانتیگراد

Specification:

IR Diode Continuous Forward Current: 50 mA
IR Diode Reverse Voltage: 5 V
Transistor Collector Currant: 20 mA
Transistor Power Dissipation: 100 mW
IR Diode Peak Power Currant(Pulse Wide = 1μS, 300 pps): 3 A
Diode Power Dissipation: 175 mW
Phototransistor Collector-Emitter Voltage: 30V
Phototransistor Emitter-Collector Voltage: 5V
Operating Temperature Range: -40℃to + 85℃
Storage Temperature Range: -50℃to + 100℃

دیتاشیت
