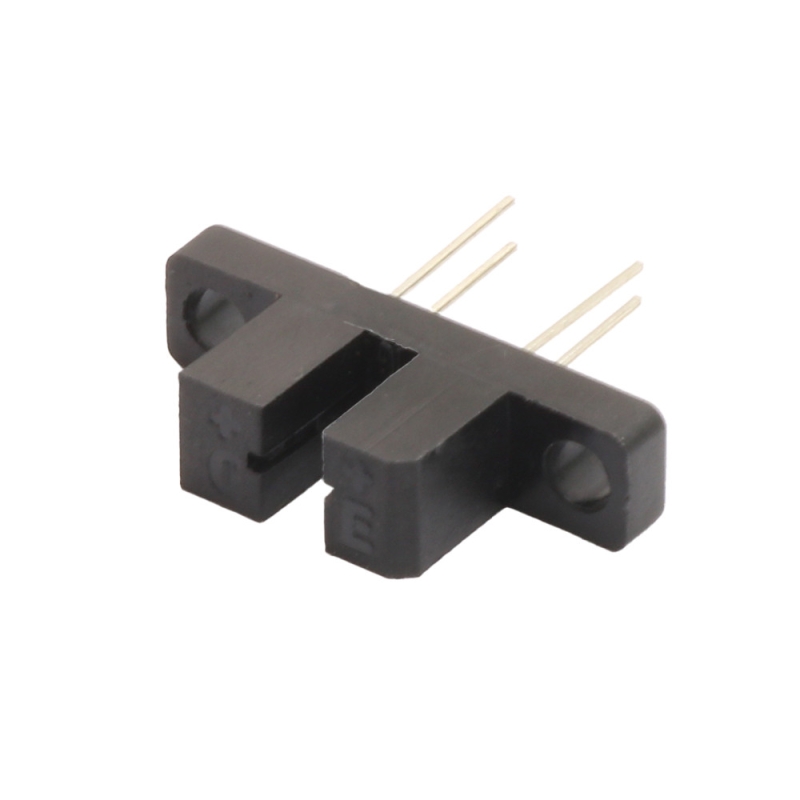

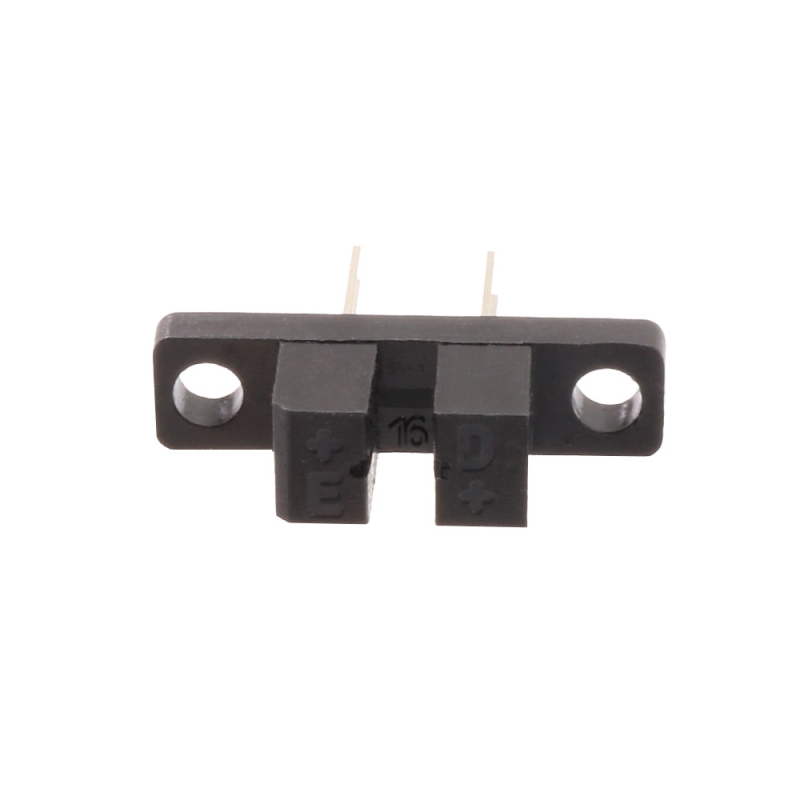

سنسور اوپتوکانتر مدل H21A1

معرفی:

ماژول اپتوکانتر در واقع فرستنده گيرنده مادون قرمز بوده که قابليت شمارش اجسام ورودي از داخل شيار مربوط به فرستنده و گيرنده را دارد. بر روي اين ماژول کليه قطعات و سنسورهاي لازم قرار گرفته و توسط يک مقايسه­ گر، آشکارسازي انجام شده و در خروجي بصورت ديجيتال 0 يا 1 ظاهر مي شود. براي باياس LED معمولا از يک ولتاژ DC استفاده مي شود که اين ولتاژ را به نور مادون قرمز تبديل مي کند. نور توليد شده به بيس فوتو ترانزيستور در طرف ديگه اپتو کانتر تابيده شده و فوتو ترانزيستور مجددا اين نور را به سيگنال الکتريکي تبديل مي کند. پس سيگنال خروجي جنس الکترونيکي است. اين اپتوکانتر داراي دو جاي پيچ براي نصب در محل هاي مختلف مي باشد.

مشخصات:

• H21A1
• ولتاژ کلکتور-امیتر: 30 ولت
• دمای عملکرد: 55- تا 100+ درجه سانتیگراد
• نوع خروجی: Phototransistor
• جریان کلکتور: 20 میلی آمپر
• ولتاژ معکوس: 6 ولت
• ولتاژ مستقیم: 1.7 ولت
• حداقل فاصله سنجی: 3 میلی متر
• برند: Fairchild Semiconductor

دیتاشیت
