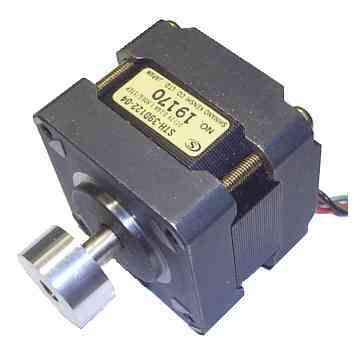

استپ موتور 1.8 درجه 12VDC مدل STH-39D107

موتور پله ای نوعی از موتور DC است که به صورت گسسته حرکت میکند. درون موتور پله ای چندین سیم پیچ وجود دارد که در گروه هایی به نام فاز قرار داده شده اند. با عبور الکتریسیته از هر یک از این فازها، موتور با سرعت یک گام در واحد زمانی به چرخش در می آید.

استاتور: در قسمت استاتور تعدادی سیم پیچ با هم گروه بندی شده اند. مثلا در استپ موتور دو فاز دو گروه سیم پیچ میبینید که از داخل با هم اتصال دارند که نهایتا چهار سیم از آن ها بیرو ن آمده که دو به دو به هر کدام به گروه سیم چیپ ها متصل اند.

روتور: روتور معمولا بسته به اینکه گشتاور موتور پله ای و طول موتور پله ای چقدر است تعداد طبقات کمتر یا بیشتری دارد.

قاب استپ موتور: در تمامی موتور های پله ای بر خلاف باقی موتورها که بوش و بلبرینگ وجود دارد در موتور پله ای در دو طرف فقط بلبرینگ می بینید. علت عمر بالای استپ موتور هم همین موضوع است یعنی اثری از ذغال نمی‌بینید که بخواهد تمام شود یا اینکه بوشی وجود ندارد که بوش بخواهد جا بیندازد و خراب شود و عملکرد موتور پله ای با مشکل مواجه شود.

مشخصات:

• مدل: STH-39D107
• ولتاژ کار: 12 ولت
• زاویه در هر پله: 1.8 درجه
• تعداد سیم: 6 سیم
• امپدانس: 75 اهم
• قطر شفت: 5 میلی متر
• طول شفت: 20 میلی متر
• برند: SHINANO KENSHI
• کشور سازنده: ژاپن
