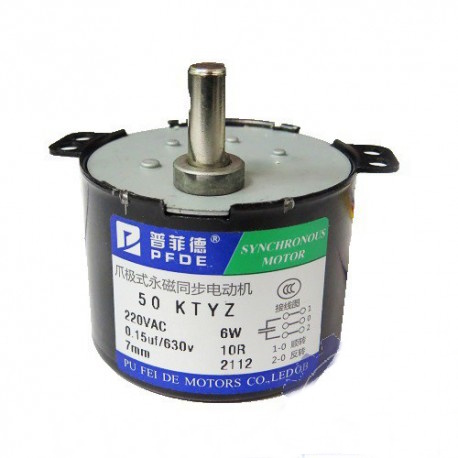

موتور گیربکس سنکرون 220VAC 10RPM مدل 50KTYZ

معرفی:

موتور 50KTYZ یک موتور سنکرون آهنربا دائم است که برای راه اندازی از یک سیم پیچ راه انداز استفاده کرده است. برای ایجاد گشتاور راه اندازی معمولا از یک خازن 0.15 میکرو فاراد دائم کار استفاده شده است. گشتاور نامی این موتور 7 کیلوگرم بر سانتی متر است. موتور گیربکس سنکرون 10 دور بر دقیقه  50KTYZ در بار نامی 6 وات توان از ورودی دریافت می کند. ولتاژ نامی ورودی این موتور 220 ولت و امکان اعمال 85% تا 110% ولتاژ نامی نیز به این موتور مجاز است. فرکانس نامی این موتور 50 هرتز است و امکان اعمال فرکانس 3% بیشتر و کمتر از فرکانس نامی نیز به این موتور مجاز است.  این موتور دارای رژیم کاری یا چرخه کاری S1 است یعنی این موتور تحت بار نامی به درجه حرارت پايدار و ثابت می رسد. در رژيم S1  الکتروموتور بدون وقفه کارمی کند، بدون آنکه دمای آن از دمای مجاز تجاوز کند. موتور گیربکس دار  سنکرون 10 دور بر دقیقه  50KTYZ را در دمای محیط 15- تا 45+ درجه سانتی گراد و رطوبت محیط 15% تا 90% مورد بهره برداری قرار دهید. امکان تغییر جهت گردش برای این موتور امکان پذیر است .یعنی هم در جهت عقربه های ساعت و هم خلاف جهت عقربه های ساعت امکان چرخش دارد. کلاس عایقی این موتور E است به عبارتی 120 درجه سانتی گراد تحمل گرمایی دارد. وزن نهایی این موتور 182 گرم است.

نصب خازن:

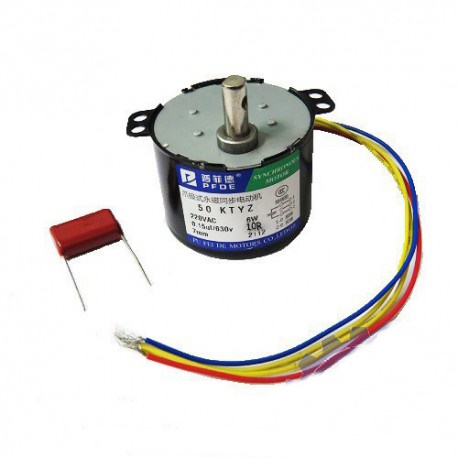

این موتور دارای 4 سیم به رنگهای زرد، قرمز و آبی بوده که سیمهای آبی و قرمز به یک خازن 150nF-630V وصل شده است. جهت راه اندازی این موتور بایستی ولتاژ 220VAC را به سیم زرد رنگ و یکی از سیمهای قرمز یا آبی وصل نمود. سیم قرمز جهت گردش موتور به صورت ساعتگرد و سیم آبی جهت گردش به صورت پاد ساعتگرد می باشد.

مشخصات:

• مدل: 50KTYZ
• ولتاژ کاری: 220 ولت AC
• فرکانس کاری: 50 هرتز
• توان: 6 وات
• جریان: 30 میلی آمپر
• وزن: 182 گرم
• 4 سیم
• گشتاور نامی: 7 کیلو گرم بر سانتی متر
• تعداد دور: 10 دور بر دقیقه
• جهت چرخش: دو جهت CW/CCW
• قطر بدنه موتور: 50 میلی متر
• قطر شفت: 7 میلی متر
• طول شفت: 16 میلی متر
• ارتفاع غلاف: 4 میلی متر
• ارتفاع موتور: 38 میلی متر
• دمای عملکرد: 15- تا 80+ درجه سانتیگراد
• خازن: 0.15uF 630V
• کشور سازنده: چین
