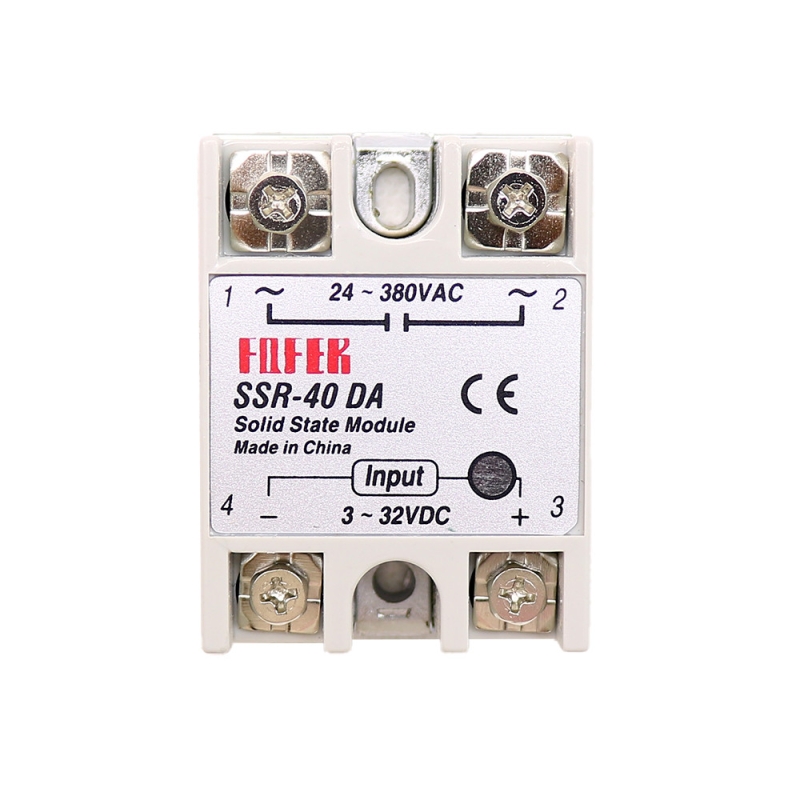

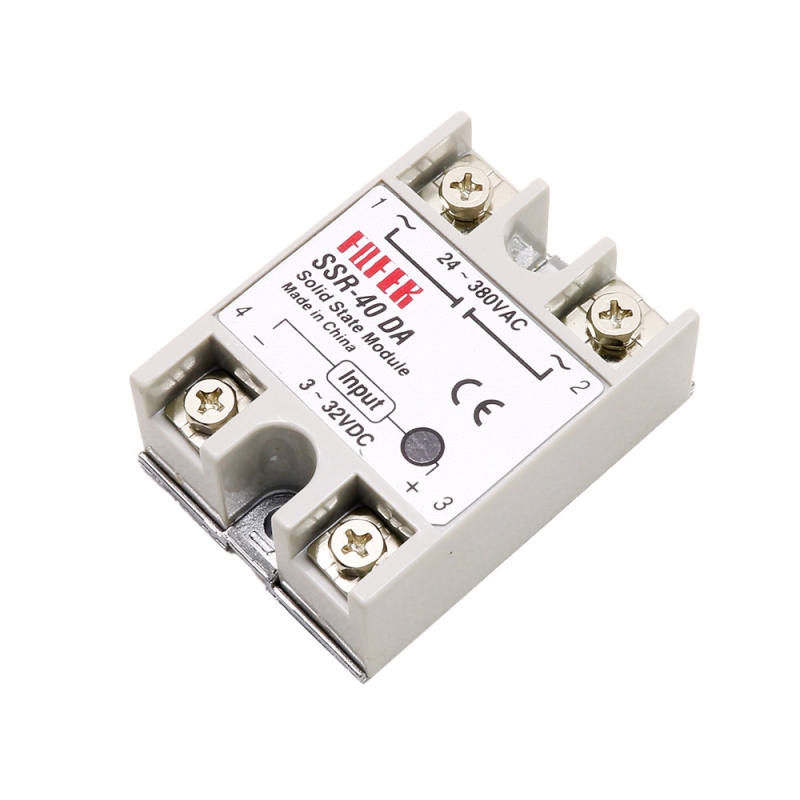

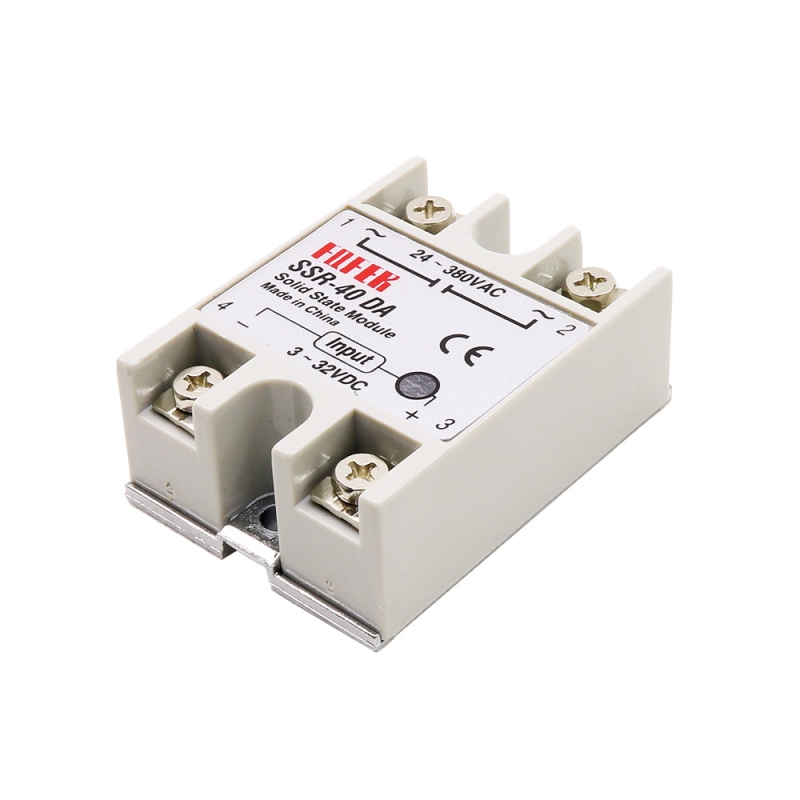

رله حالت جامد تکفاز 40 آمپر SSR-40 DA

معرفی:

رله حالت جامد (SSR) یک عنصر الکترونیکی نیمه هادی است که کاری شبیه رله الکترومکانیکی را انجام می دهد. ولی هیچ عضو متحرکی ندارد و دارای طول عمر بلند مدتی است. رله ها سوئیچ های الکتریکی هستند، که پایه ی کار این قطعات الکترومغناطیس برای سوئیچ کردن بین دو حالت است. در واقع این قطعات با اتصال دو پایه ورودی به بخشی از مدار و اتصال دو سر دیگر به بخش دوم مدار و البته وجود سر سوم به عنوان پایه ی سوئیچ کننده کار می‌کنند.

در این ماژول ها رله SSR به معنی Solid State Relay با توان سوئیج کردن فرکانس بالا به کار رفته است. اگر بر روی این ماژول عبارت Low level Trigger نوشته شده باشد. منظور از این عبارت تحریک شدن رله با ولتاژ صفر می باشد.

مشخصات:

• مدل رله: SSR-40 DA
• حالت کنترل: DC و AC
• ولتاژ بار: 380 ~ 24 ولت AC
• جریان بار: 40 آمپر
• ولتاژ کنترلی: 32 ~ 3 ولت DC
• جریان کنترلی: 25 ~ 3 میلی آمپر
• ولتاژ در حالت روشن: کمتر یا مساوی 1 ولت
• زمان خاموش-روشن شدن: کمتر از 10 میلی ثانیه
• جریان نشتی خاموشی: کمتر یا مساوی 2 میلی آمپر

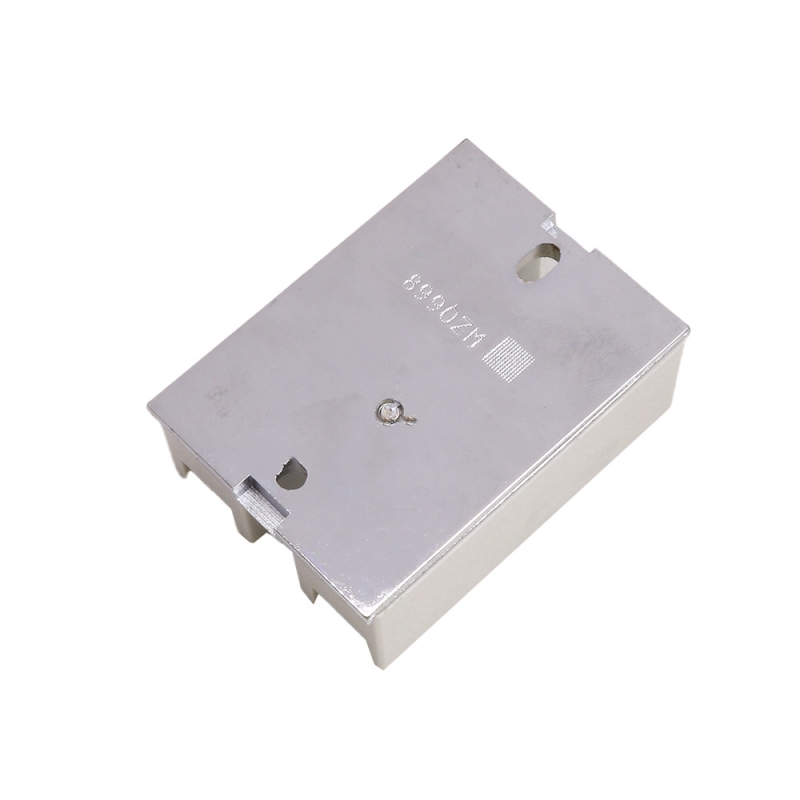

• روش نصب: پیچ ثابت
• نمایش در حال کار: توسط LED
• برند: FOTEK (فوتک)
• کشور سازنده: تایوان

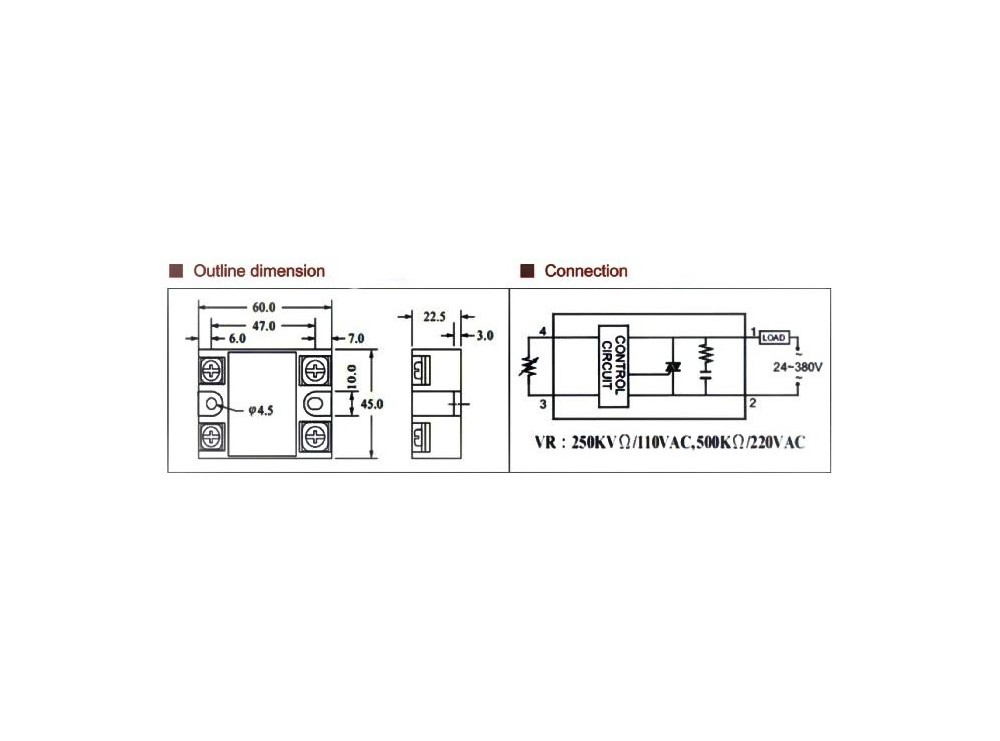

    دیتاشیت
