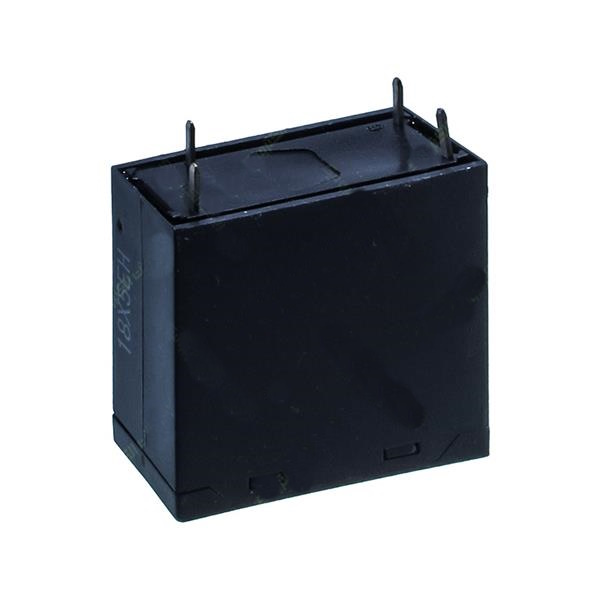

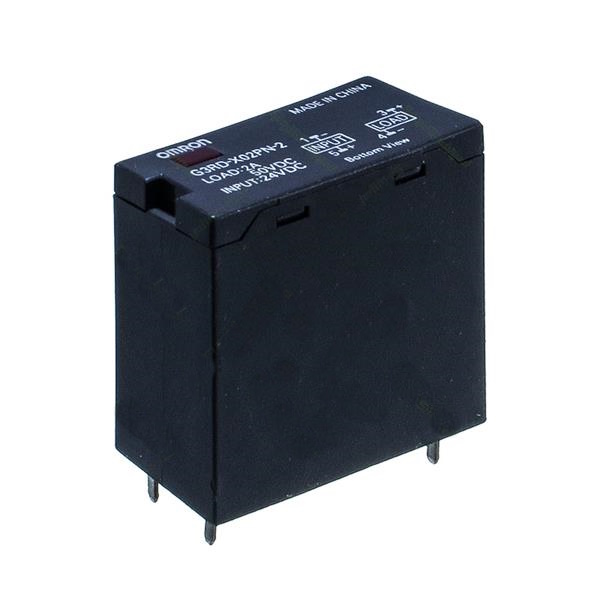

رله حالت جامد 24 ولت 2 آمپر مدل SSR G3RD-X02PN-2 برند omron

معرفی:

رله حالت جامد (SSR) یک عنصر الکترونیکی نیمه هادی است که کاری شبیه رله الکترومکانیکی را انجام می دهد. ولی هیچ عضو متحرکی ندارد و دارای طول عمر بلند مدتی است. رله ها سوئیچ های الکتریکی هستند که پایه ی کار این قطعات الکترومغناطیس برای سوئیچ کردن بین دو حالت است. در واقع این قطعات با اتصال دو پایه ورودی به بخشی از مدار و اتصال دو سر دیگر به بخش دوم مدار و البته وجود سر سوم به عنوان پایه ی سوئیچ کننده کار می کنند. در این ماژول ها رله SSR به معنی Solid State Relay با توان سوئیج کردن فرکانس بالا به کار رفته است. اگر بر روی این ماژولها عبارت Low level Trigger نوشته شده باشد. منظور از این عبارت تحریک شدن رله با ولتاژ صفر می باشد.

مشخصات:

• مدل رله: G3RD-X02PN-2
• نوع رله SSR: نوع DC/DC
• ولتاژ کنترل: 24 ولت DC
• ولتاژ بار: 4 تا 48 ولت DC
• حداکثر تحمل ولتاژ بار: 50 ولت DC
• حداکثر جریان بار: 2 آمپر
• تعداد پایه: 4 پین
• نوع نصب: روبردی
• برند: امرن OMRON
• کشور سازنده: چین

دیتاشیت
