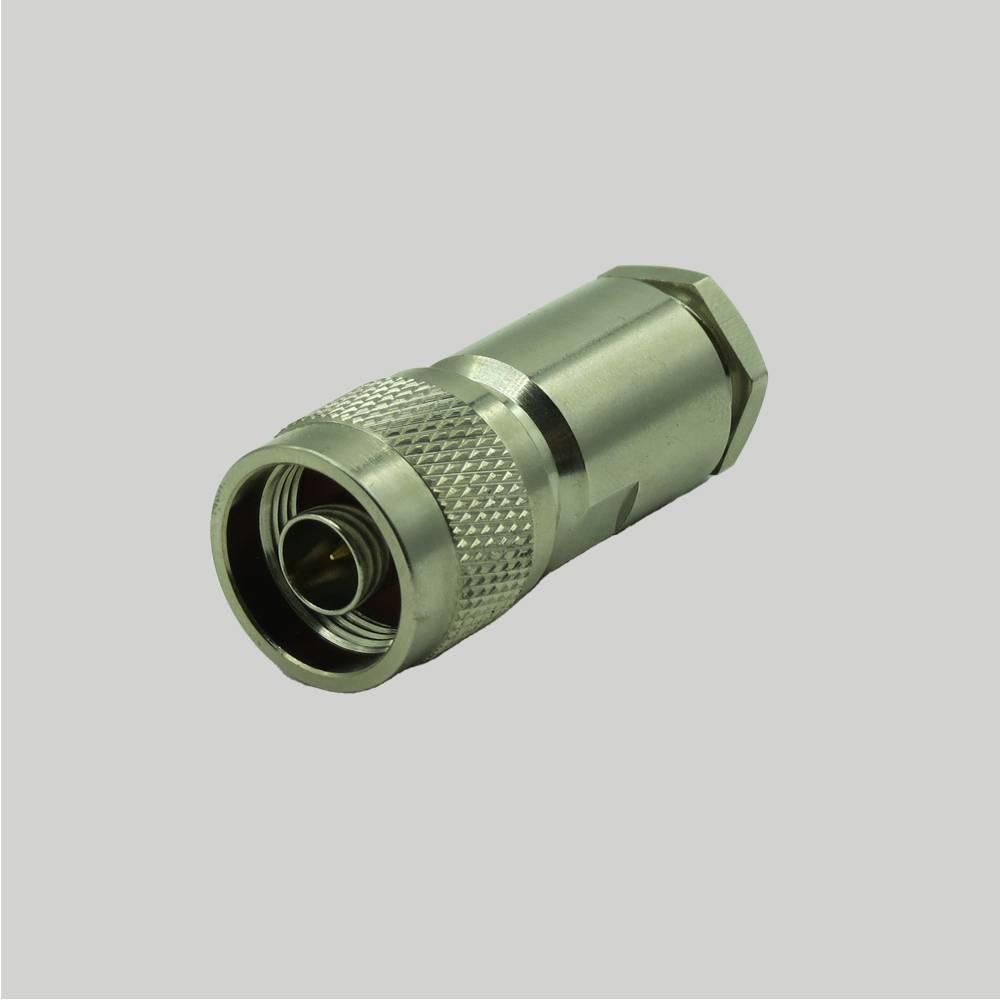

کانکتور N-TYPE نری صاف RG8

معرفی:

کانکتور N نری راسته (N Male Straight Connector) برای کابل RG8 یه کانکتور مستقیم و استاندارده که برای اتصال کابل RG8 به تجهیزات RF استفاده می‌شه. RG8 یه کابل کواکسیال 50 اهمی قدیمی و ضخیمه که توی کاربردهای رادیویی، آنتن‌ها، و ارتباطات آماتوری رایج بوده، ولی نسبت به کابل‌های مدرن مثل LMR-400 اتلاف سیگنال بیشتری داره.

کاربرد اصلی: اتصال کابل RG8 به RRU، BBU، یا آنتن‌های پنلی در پروژه‌های مخابراتی ایران، جایی که تلفات سیگنال کم (کمتر از 0.1 dB) و مقاومت در برابر UV/رطوبت الزامی است.

مشخصات کانکتور N نری راسته برای کابل RG8
• نوع: N Male (نری)، Straight (راسته)
• روش اتصال: کریمپ (Crimp) یا لحیم‌کاری (Solder)، کریمپ رایج‌تره
• امپدانس: 50 اهم (سازگار با RG8)
• جنس بدنه: برنج با روکش نیکل یا نقره
• فرکانس کاری: تا 11 گیگاهرتز (RG8 معمولاً تا 1-2 گیگاهرتز عملکرد خوبی داره)
• قطر کابل: RG8 حدود 10.3 میلی‌متر قطر داره (مشابه LMR-400)، ولی بسته به نوعش (مثل RG8/U یا RG8X) ممکنه کمی متفاوت باشه.

• مناسب برای کابلهای RG-8-PVC

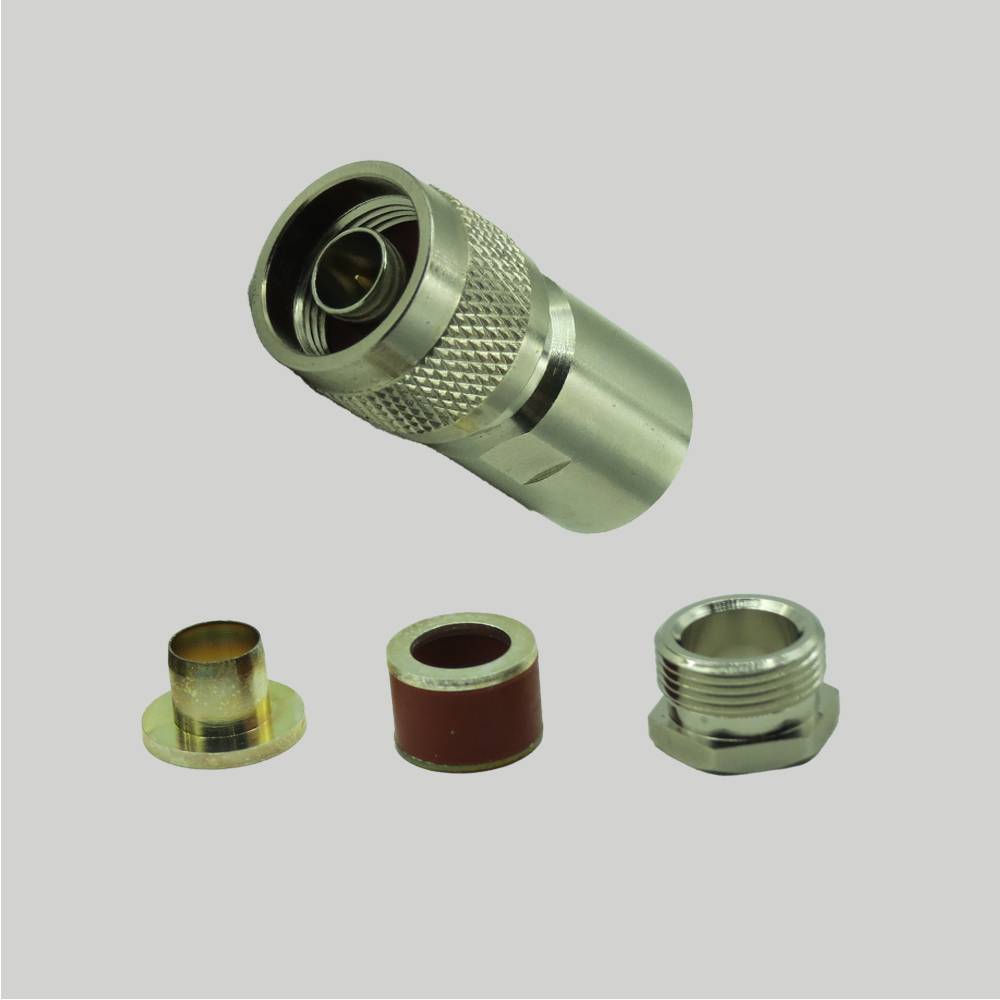

روش نصب:

کریمپ:
کابل RG8 را برش می‌زنید (روکش، سپر، و عایق داخلی رو جدا می‌کنید).
حلقه کریمپ رو جا می‌ندازید.
با ابزار کریمپ مناسب (سایز 0.405 اینچ، مشابه LMR-400) کانکتور رو محکم می‌کنید.
لحیم‌کاری: پین مرکزی رو به هادی داخلی لحیم می‌کنید و سپر رو به بدنه کانکتور وصل می‌کنید.

تفاوت با LMR-400:

RG8 قدیمی‌تره و اتلاف سیگنالش بیشتر از LMR-400 هست. LMR-400 برای فرکانس‌های بالاتر و فواصل طولانی‌تر بهتر عمل می‌کنه.
سایز RG8/U به LMR-400 نزدیکه (10.3 میلی‌متر)، ولی RG8X نازک‌تره (حدود 6 میلی‌متر)، پس نوع کابل رو موقع خرید کانکتور مشخص کنید.

نکات:

• نوع دقیق RG8 (مثل RG8/U یا RG8X) رو چک کنید، چون سایز و ساختار سپرشون فرق داره و کانکتور باید متناسب باشه.
• RG8 برای کاربردهای مدرن کمتر استفاده می‌شه، پس ممکنه کانکتورش توی بازار کمیاب‌تر باشه.
• برای نصب، ابزار کریمپ مناسب (مثل سایز 0.405 اینچ) لازمه
