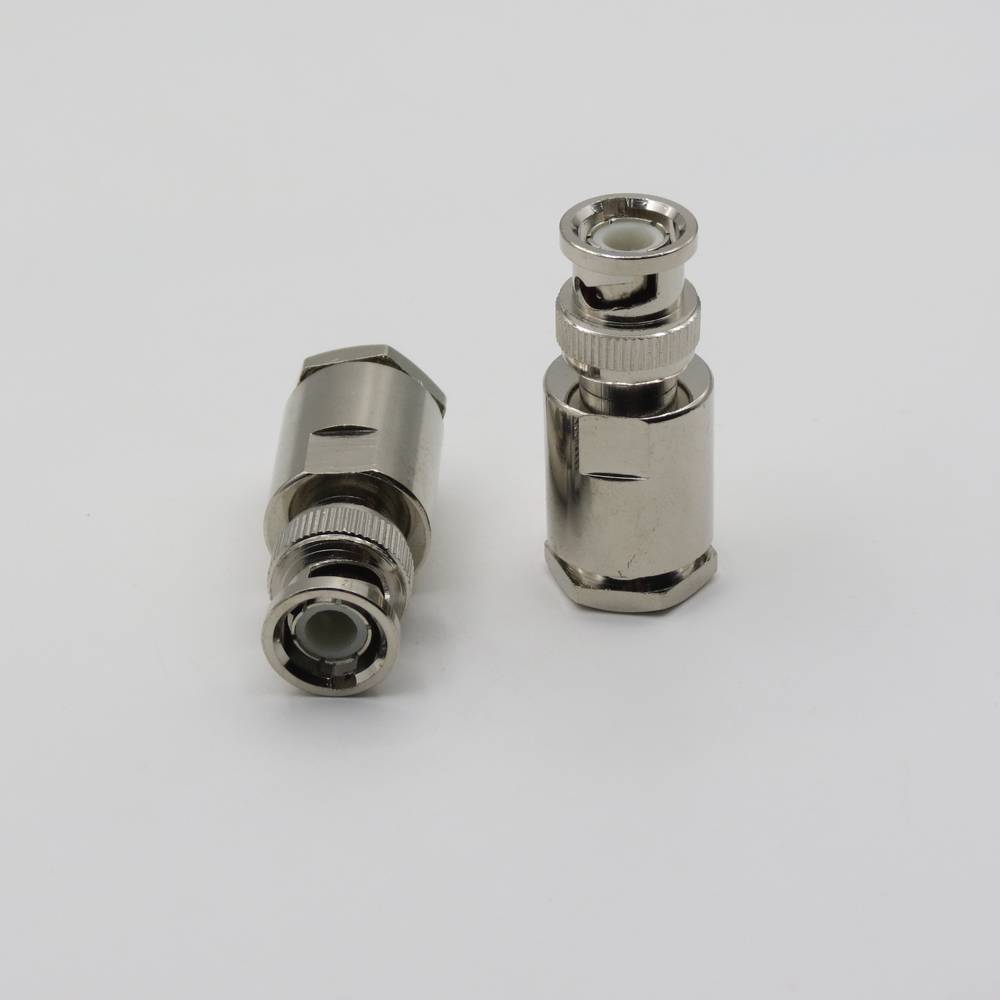

کانکتور BNC نری صاف مدل RG213 / RG214

معرفی:

کانکتور BNC نری سرکابلی مستقیم مناسب کابل LMR400/RG213 یکی از انواع کانکتورهای پرکاربرد در سیستم های مدرن جهت انتقال و هدایت سیگنال می باشد. این کانکتور به دلیل طراحی خاص و ویژگی های فنی خود، امکان اتصال مطمئن و با کیفیت بالا را فراهم می آورد.

کانکتور BNC به طور معمول در سیستم های ویدئویی، رادیویی و مخابراتی استفاده می شود و به دلیل قابلیت قفل شدن، از قطع ناخواسته سیگنال جلوگیری می کند.

این کانکتور به طور خاص برای کابل های RG214 و RG213 که به دلیل ضخامت و ساختار خاص خود، نیاز به اتصالات با کیفیت دارند، مناسب است. با استفاده از این کانکتور، کاربران می توانند از انتقال سیگنال های با فرکانس بالا و پایین به صورت پایدار و بدون افت کیفیت اطمینان حاصل کنند.

از دیگر ویژگی های کانکتور BNC نری سرکابلی مستقیم مناسب کابل RG214/RG213 می توان به نصب آسان و سریع آن اشاره کرد. این کانکتور به گونه ای طراحی شده که، کاربران می توانند آن را به کابل های کواکسیال متصل کنند و نیازی به ابزار خاصی برای نصب آن نیست.

همچنین، این کانکتور دارای مقاومت بالا در برابر شرایط محیطی مختلف است و می تواند در دماها و رطوبت های متفاوت عملکرد مناسبی داشته باشد.

به علاوه، این محصول به خوبی با تجهیزات مختلف سازگار بوده و می تواند در کاربردهای متنوعی از جمله شبکه های کامپیوتری، سیستم های نظارتی و ارتباطات بی سیم مورد استفاده قرار گیرد. در نهایت، این کانکتور به عنوان یک راه حل مطمئن و کارآمد برای انتقال سیگنال ها در پروژه های مختلف شناخته می شود و به بهبود کیفیت ارتباطات کمک میکند.

مشخصات:

• مدل کانکتور : BNC
• جنسیت: نری (Male) با پین مرکزی
• زاویه نصب: صاف (Straight)
• امپدانس: 50 اهم (سازگار با کابل RG213)
• کابل سازگار: RG213
• فرکانس کاری: تا حدود 4 گیگاهرتز (بسته به طراحی کانکتور)
• تحمل توان: تا 500 وات یا بیشتر (بسته به فرکانس و شرایط)
• کاربرد: ارتباطات رادیویی، آنتن‌ها، تجهیزات RF
• نحوه اتصال :پیچی (Clamped)
• نوع کانکتور: سرکابلی (Cable Connector)
• کابل های مرتبط : RG-213 ، RG_213_/U ، RG-214 ، RG_214_/U ، LMR-400

روش نصب:

• Solder: لحیم‌کاری پین مرکزی و اتصال شیلد (برای اتصال پایدارتر، مناسب RG213 با هادی تک‌رشته‌ای)
• Crimp: پرس کردن با ابزار مخصوص (رایج‌تر برای نصب سریع، اگر کانکتور از نوع Crimp باشد)
• به دلیل ضخامت و ساختار RG213، انتخاب کانکتوری که به‌خوبی با قطر کابل و هادی داخلی آن سازگار باشد، مهم است. مکانیزم قفل بیونتی BNC امکان اتصال و جداسازی سریع را فراهم می‌کند، که برای کاربردهای تست یا موقتی ایده‌آل  است.
