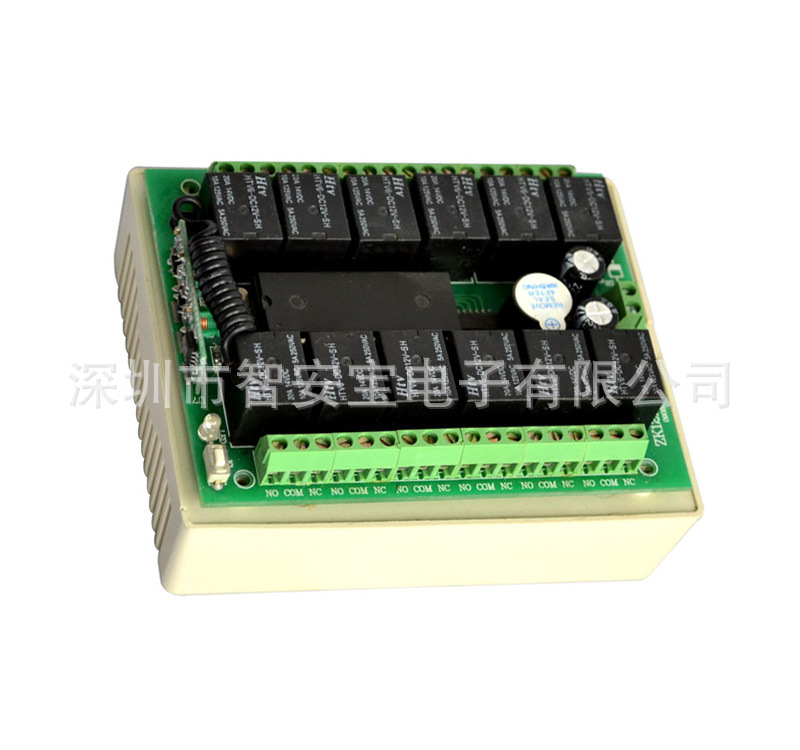

گیرنده 12 کانال 12 ولت 315 مگاهرتز کد لرن

معرفی:

تغذیه گیرنده ۱۲ کانال ۳۱۵ مگاهرتز ۱۲ ولت می باشد. در ساخت برد این گیرنده ۱۲ کانال لرن از رله 10 آمپری استفاده شده است. جهت تامین منبع تغذیه این گیرنده می توان از یک آداپتور ۱۲ ولت ۲ آمپر استفاده نمود. خروجی های سیستم به صورت رله می باشد و هر سه کنتاکت آن توسط ترمینال در دسترس می باشد.

نحوه ست ( لرن ) کردن ریموت:

این گیرنده از مدل لرن (LRN)  می باشد و تنظیم آن می بایست از طریق لرنینگ صورت گیرد. برای این منظور ابتدا مدار تغذیه ۱۲ ولت را به برد متصل می نماییم. در این حالت هر دوازده LED بر روی برد روشن می شود. سپس دکمه LRN که در کنار کلید دیپ سوئیچ قرار دارد را فشار می دهیم، تا یکی از LED ها شروع به چشمک زدن نماید. سپس دکمه مورد نظرمان بر روی ریموت را فشار داده و نگه می داریم. در این حالت یکی از رله ها تنظیم شده و ذخیره می گردد.

توجه داشته باشید برای انتخاب و فشردن دکمه ریموت تنها ۴ ثانیه زمان دارید و پس از آن مجددا LED به صورت روشن باز گشته و رله از حالت برنامه پذیری خارج می گردد.

نحوه حذف حافظه ریموت:

دکمه LRN را فشار داده و به مدت چهار ثانیه نگه می داریم. در این حالت LED ها سه بار چشمک می زنند. در این حالت تمام ریموت ها از حافظه پاک شده اند.
