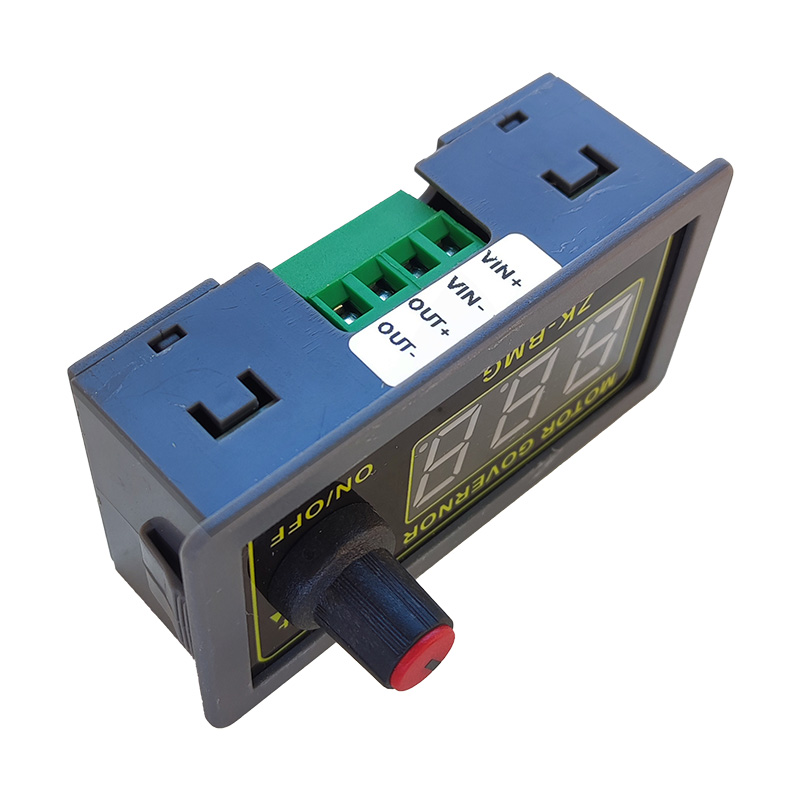

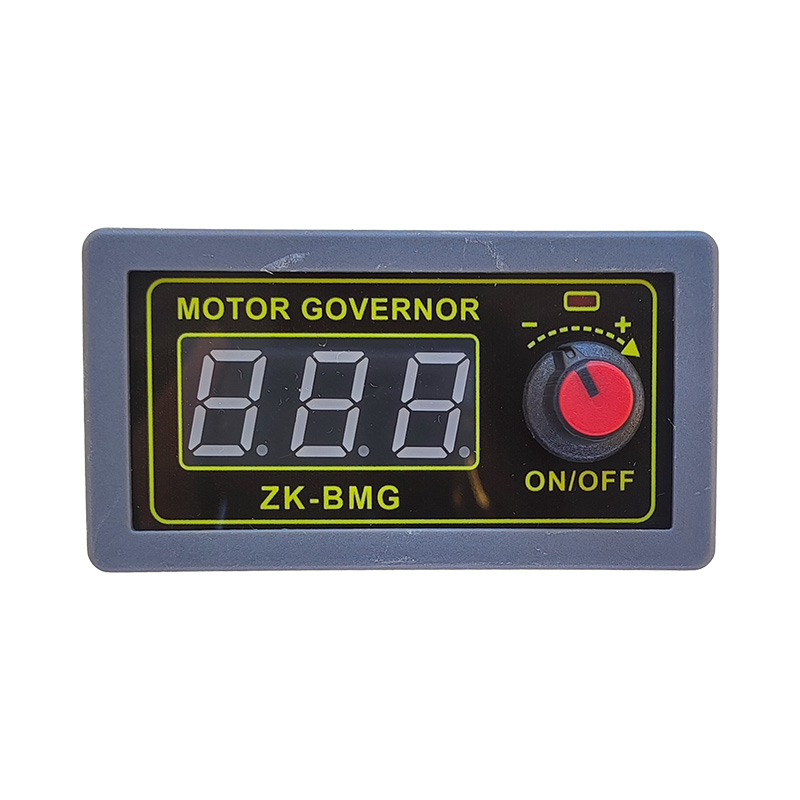

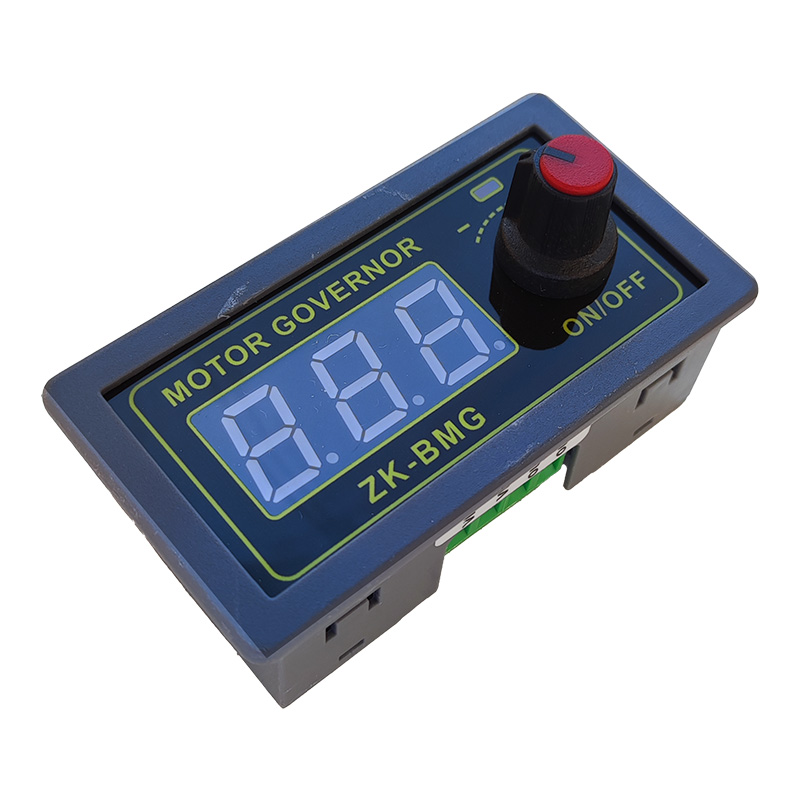

درایور و کنترل دور موتور 12 آمپر مدل ZK-BMG

معرفی:

یکی از راه های کنترل دور موتور استفاده از روش مدولاسیون عرض پالس یا PWM است. PWM یک موج مربعی است که در آن زمان High (روشن) و زمان Low (خاموش) بودن قابل کنترل است. به نسبت زمان High بودن سیگنال به کل دوره تناوب، ضریب وظیفه یا Duty cycle گفته می شود. ضریب وظیفه معمولا به صورت درصد بیان می شود. برای مثال، اگر سیگنال PWM با ضریب وظیفه 50 درصد که بین صفر و 5 ولت تغییر می کند، به موتور اعمال شود، مثل این است که ولتاژ 2.5 ولت به موتور اعمال شده است. بنابراین، تغییر ضریب وظیفه سیگنال PWM، تغییر توان اعمالی به موتور و در نتیجه تغییر دور موتور را به دنبال دارد.

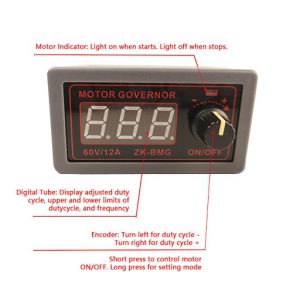

این محصول یک درایور برای موتورهای DC است. که با روش PWM می تواند دور موتور را از صفر تا صد درصد مقدار نامی کنترل کند. این درایور امکان استارت نرم را برای موتور فراهم می کند. به این معنا که در زمان روشن شدن، جریان به آرامی افزایش می یابد. و از آسیب رسیدن به موتور جلوگیری می کند. در این درایور تنظیم دور موتور به وسیله پیچ انکودر دیجیتالی انجام می گیرد که نسبت به پتانسیومتر معمولی دقیق تر است.

مشخصات:

• ولتاژ ورودی: 9V-60V
• جریان نامی: 12A
• بیشترین جریان: 20A
• بیشترین توان خروجی: 500W
• فرکانس کاری: 1kHzتا 99kHz
• ضریب وظیفه: 0 تا 100 درصد با گام 1 درصد
• ابعاد: 79mm* 43mm* 26mm
• اندازه محفظه برای نصب: 76.5mm * 39.3mm
• وزن: 68 گرم
