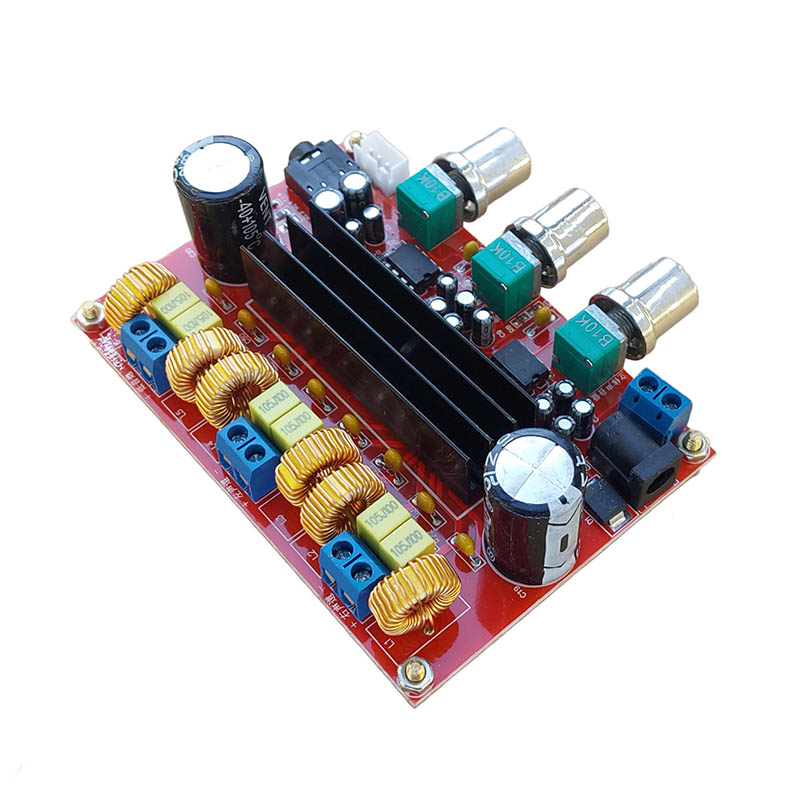

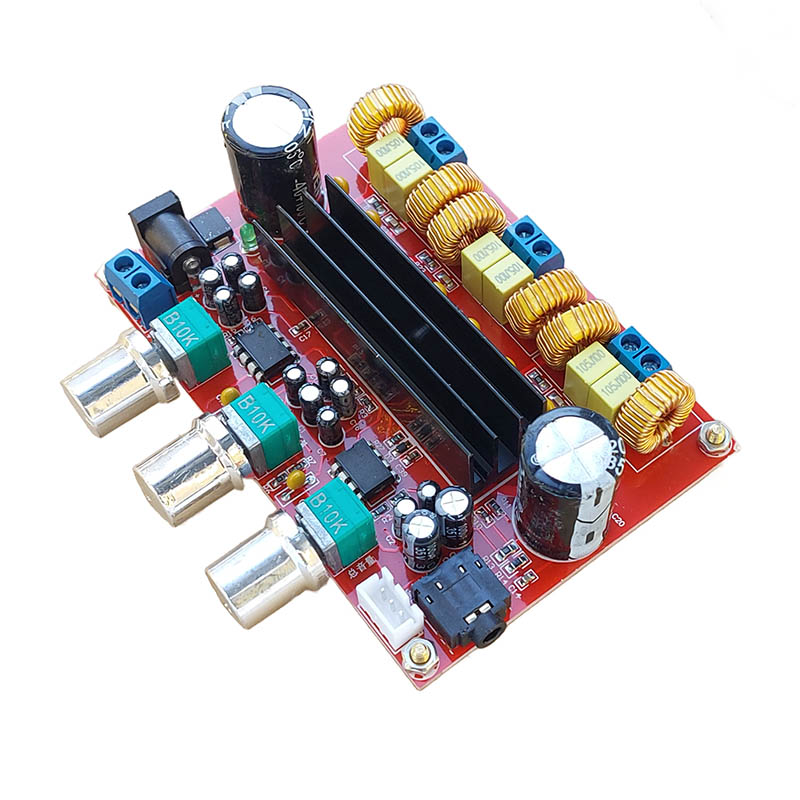

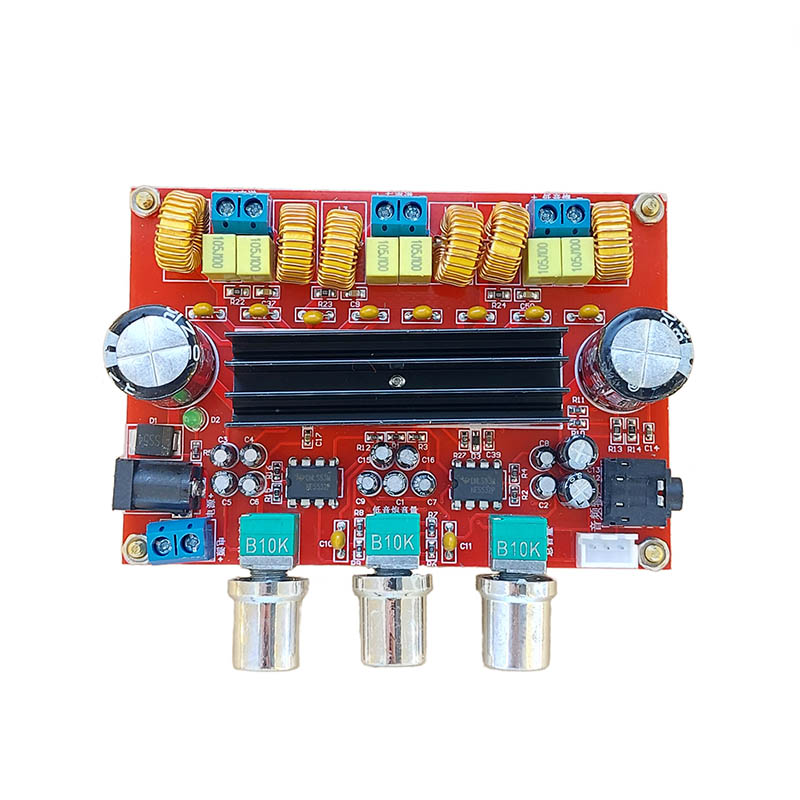

ماژول آمپلی فایر حرفه ای 2x50W+100W مدل XH-M139 با چیپ 16 پایه

معرفی:

ماژول آمپلی فایر سه کانال XH-M139 دارای یک خروجی استریو صوت و یک کانال ساب ووفر قدرتمند می باشد. مدارات آمپلیفایرهای قدرت آنالوگ ازنوع کلاس ای و بی و ای بی بوده و تیوب آمپلیفایر در ناحیه خطی عمل میکند. درحالیکه آمپلی فایر قدرت بصورت نرمال کار میکند. پس از اضافه بار، آمپلی فایر قدرت در ناحیه اشباع عمل کرده و اعوجاج هارمونیک اتفاق می‎افتد. درجه اعوجاج بصورت نمایی افزایش یافته و کیفیت صدا بسرعت بد میگردد. آمپلی فایر دیجیتال همیشه در ناحیه اشباع و محدوده کات-اف درهنگام تقویت پاور عمل میکند. تا وقتیکه تیوب آمپلی فایر آسیب ندیده باشد، اعوجاج بسرعت افزایش نخواهد یافت.

مشخصات:

• ولتاژ ورودی : 12 تا 24 ولت DC
• ساب ووفر 100 وات
• دو کانال 50 وات
• نسبت سیگنال به نویز: 100 دسی بل
• استریو
• ولوم ها: صدای باس – صدای زیر – حجم صدا – کنترل صدا
• ابعاد برد: 100x70x30 میلی متر
• وزن: 113 گرم
• دارای سرولوم و ورودی AUX
• کیفیت صدای عالی
• بار خروجی: 4 تا 18 اهم
• پاسخ فرکانسی: 14 هرتز تا 100 کیلوهرتز
• فرکانس سوئیچینگ: 1.2 مگاهرتز

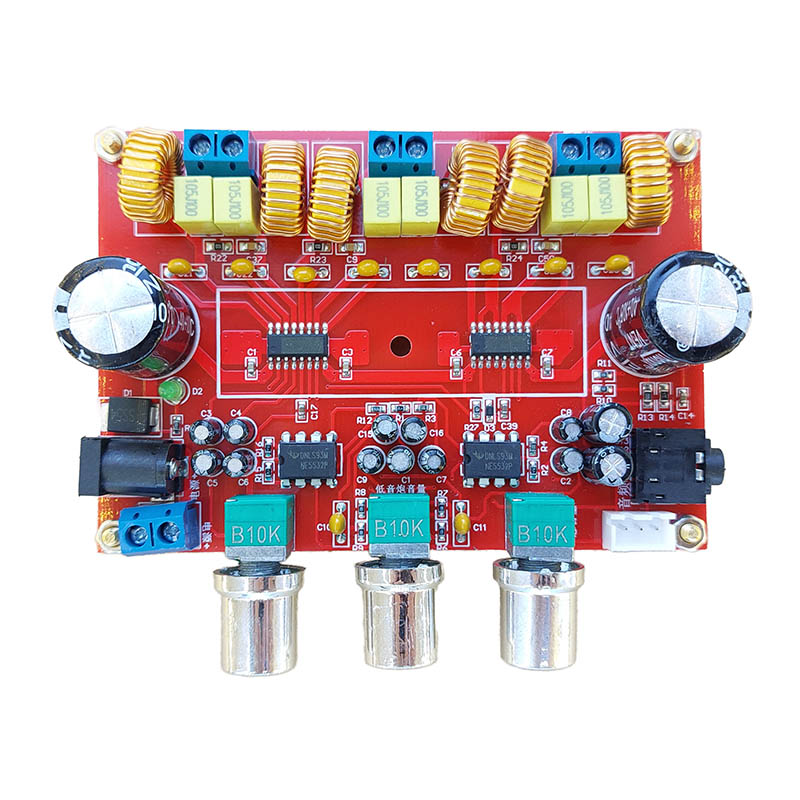

• این ماژول مشابه ماژول XH-M139 می‌باشد ولی چیپ موجود در این برد TPA3116 نمی‎باشد و چیپ 16 پین دارد.

کاربردها:

1. اتصال به کامپیوتر و گوشی موبایل
2. سینمای خانگی
3. تجهیزات صدای آماتوری

امکانات:

• کانفینگ دو المنته
• دو هسته ای قدرتمند
• دو آمپلیفایره پیشرو
• کانفیگ عالی المنت آرایه ای

نحوه عملکرد:

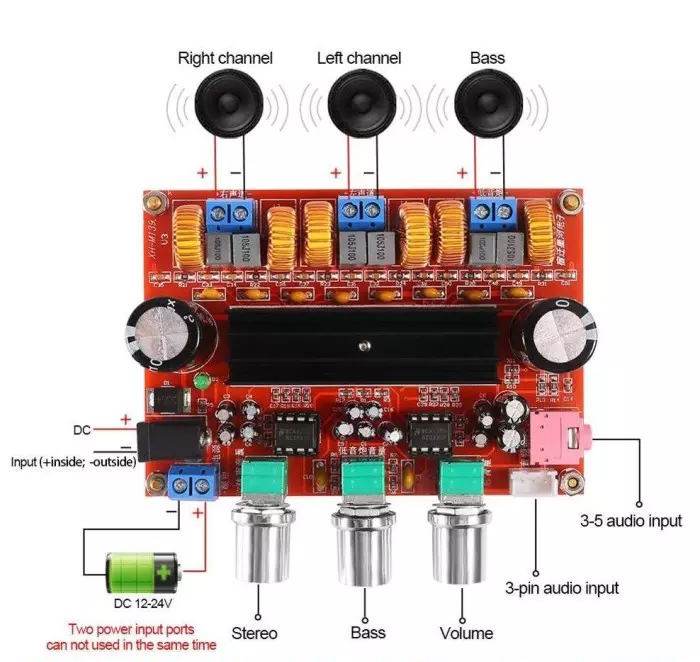

1. کانفیگ دوال: تغذیه ورودی میتواند از طریق جک دی سی و یا ترمینال پاور اعمال گردد. بعلاوه برای ورودی صدا نیز دو ترمینال ورودی، جک 25 میکروفنی ویا پلاگ 3P درنظرگرفته شده است.
2. ارایه القایی فیلتر: سیم پیچ القایی اثر محدودی برروی ارتباطات داشته و میتواند توسط خازن و مقاومت، مدار شیفت فاز، مدار تنظیم لرزش و شش کویلی که ارایه القایی را تشکیل داده اند، یک فیلتر بالا ویا پایین گذر تشکیل دهد و تاثیرش فوق العاده است.

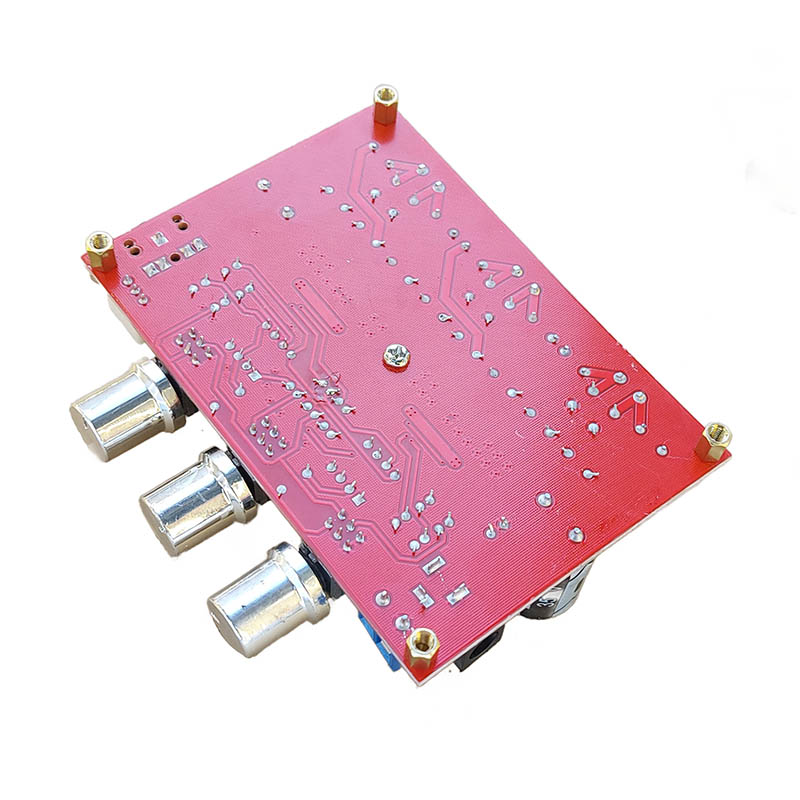

3. سری ام بی: برد بهینه و پایدار و باکیفیت و دارای قطعات نصب سطحی میباشد و ترمینالها برای تامین پاور باندازه کافی بزرگ هستند.

Introduction

The amplifier board adopts two imported digital amplifier chip as the core,one piece as left and right channel power amplifier,other piece as pre-bridge driver with NE5532 subwoofer ,with a small ,high effeciency,high power characteristics.

Specification:

Product name:2.1-channel audio amplifier
Supply voltage:DC 12-24V
Output power:50W*2+100W Subwoofer*1
Output Impedance:4-8Ω
Frequency range:14-100Khz
SNR:100db
Number of channels:3(left channel,right channel,subwoofer)
Switch frequency:1.2MHz
Size:100*70*30mm
