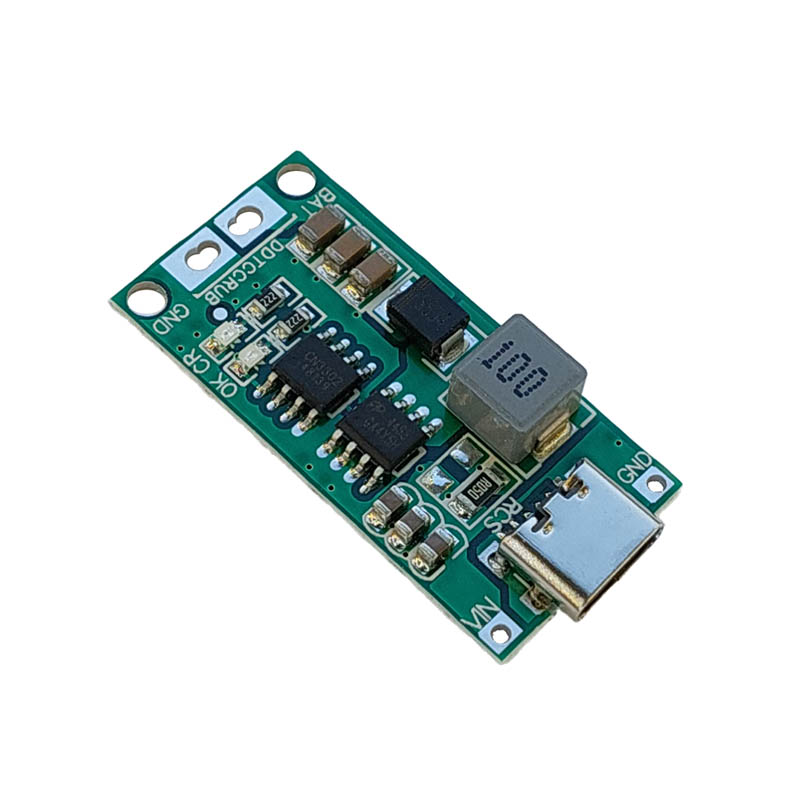

ماژول شارژر باتری 2 سل 2 آمپر با ورودی Type-C

کاربرد:

بسیاری از تجهیزات به وسیله باتری کار می کنند. زمانی که از باتری های شارژی برای کارهای روزمره خود استفاده می‎کنید، نیازمند برد شارژر خواهید بود. به وسیله این ماژول می توانید با استفاده از یک آداپتور، دو باتری را به صورت همزمان شارژ کنید.

مشخصه های الکتریکی:

توجه کنید برای علمکرد با حداکثر توان، لازم است آداپتور توان فراهم کردن 2 آمپر جریان را داشته باشد. دقت کنید که لحیم کاری ها به خوبی انجام دهید تا مشکلی بابت جریان زیاد به وجود نیاید. اگر از کابل Type-C استفاده می کنید، جریان قابل عبور تحمل کابل باید حداقل 2 آمپر باشد.

ولتاژ ورودی                                                                                        ولتاژ خروجی (شارژ)

3 تا 6 ولت                                                                                               8.4 ولت

در حالت ولتاژ ورودی 3.7 و 5 ولت جدول زیر را خواهیم داشت:

ولتاژ ورودی                                                                                     جریان خروجی (شارژ)

5 ولت                                                                                                     1.1 آمپر

3.7 ولت                                                                                                  1.1 آمپر

نحوه راه اندازی:

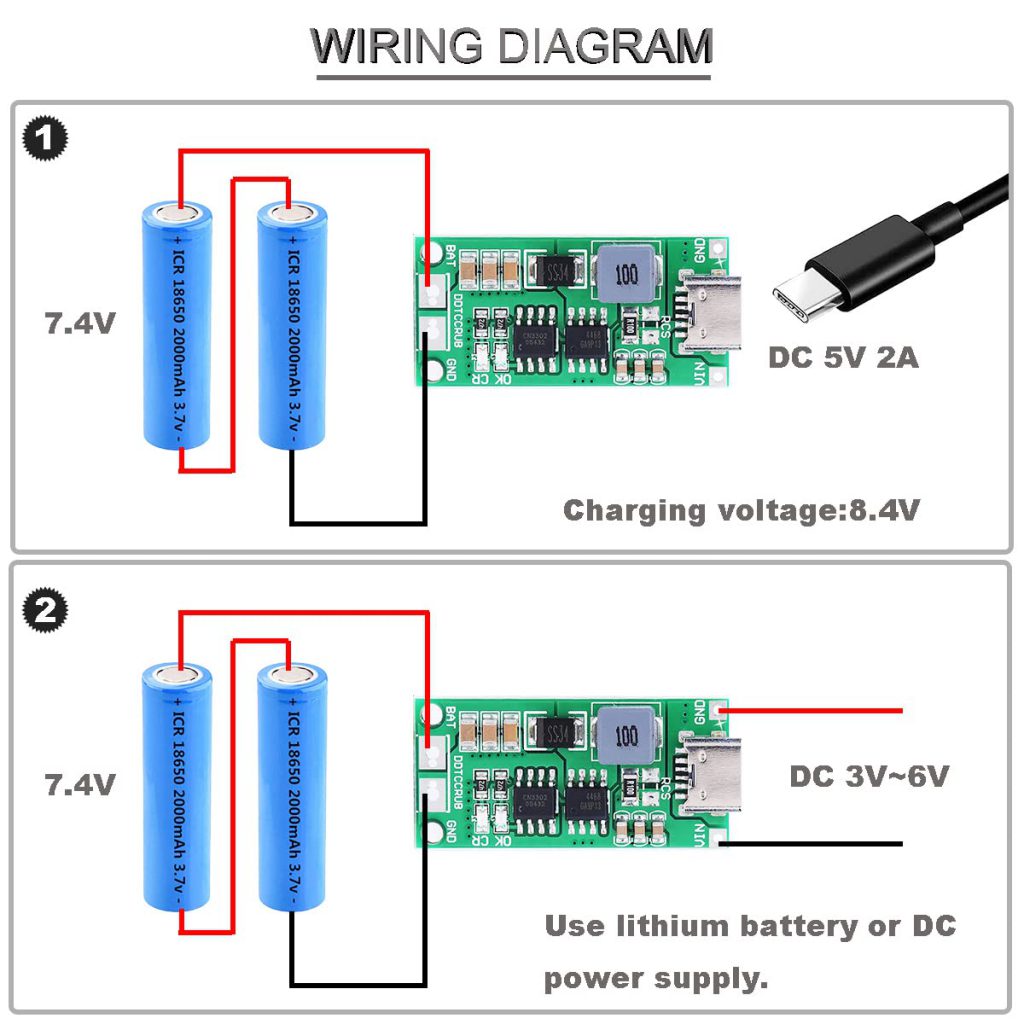

بعد از اتصال تغذیه (به بخش مشخصه های الکتریکی مراجعه کنید)، این ماژول آماده به کار است. طبق تصویر زیر (باتری ها سری پشت سر هم) اتصالات را انجام داده و از ماژول استفاده کنید. لازم به ذکر است در بسیاری از ماژول ها نظیر این ماژول محافظت از اتصال برعکس وجود ندارد؛ فلذا از اتصال صحیح باتری اطمینان حاصل کنید.

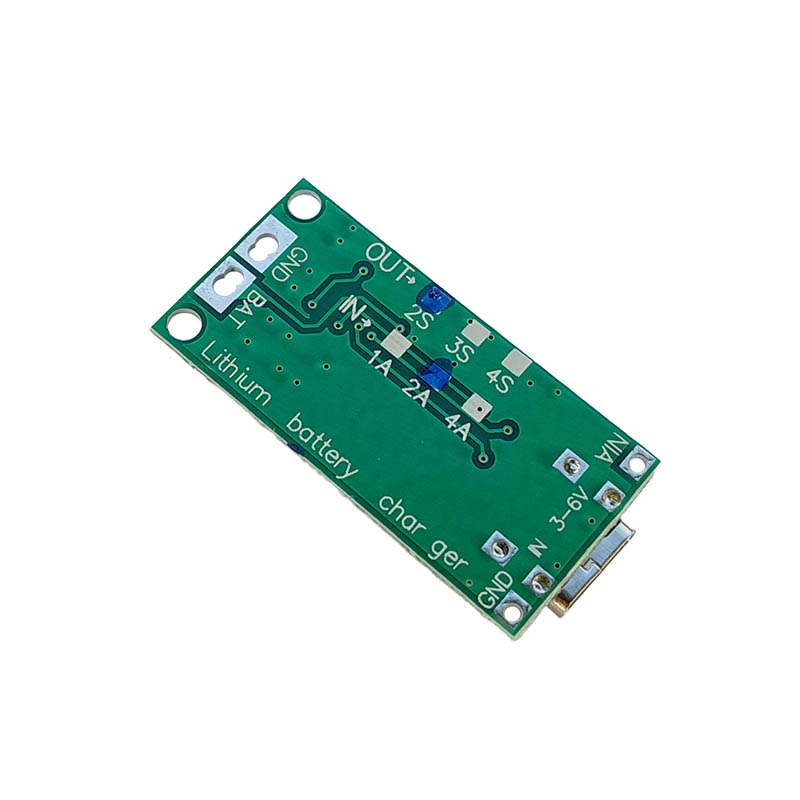

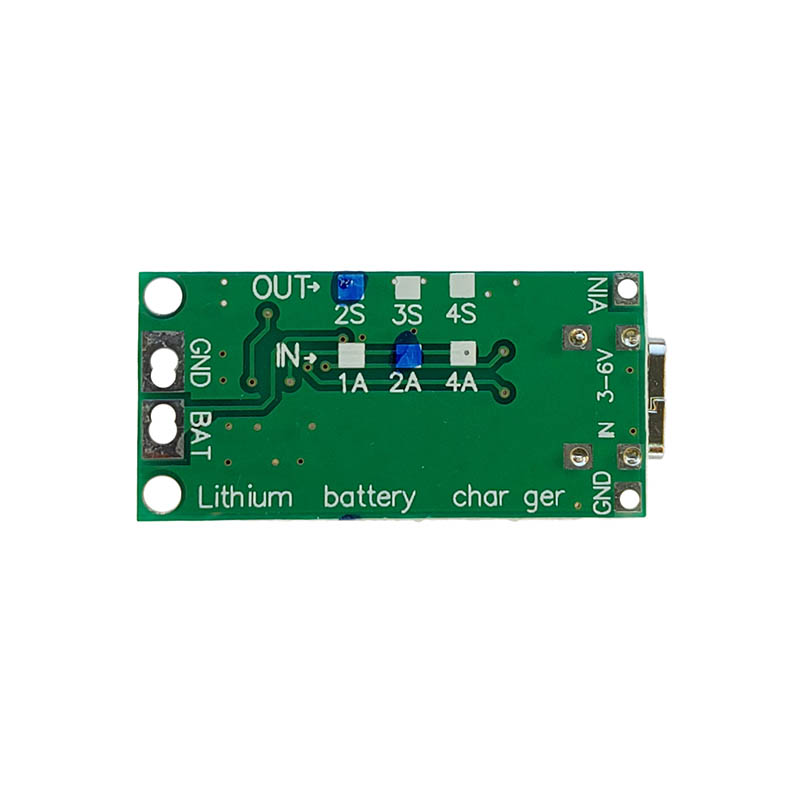

روش تشخیص چند سل بودن این ماژولها:

ورودی USB را متصل کنید. قبل از ارتباط دادن به باتری ولتاژ خروجی را اندازه گیری نمایید.

 2 سل: خروجی 8.4 ولت

 3سل: خروجی 12.6 ولت

 4سل: خروجی 16.8 ولت

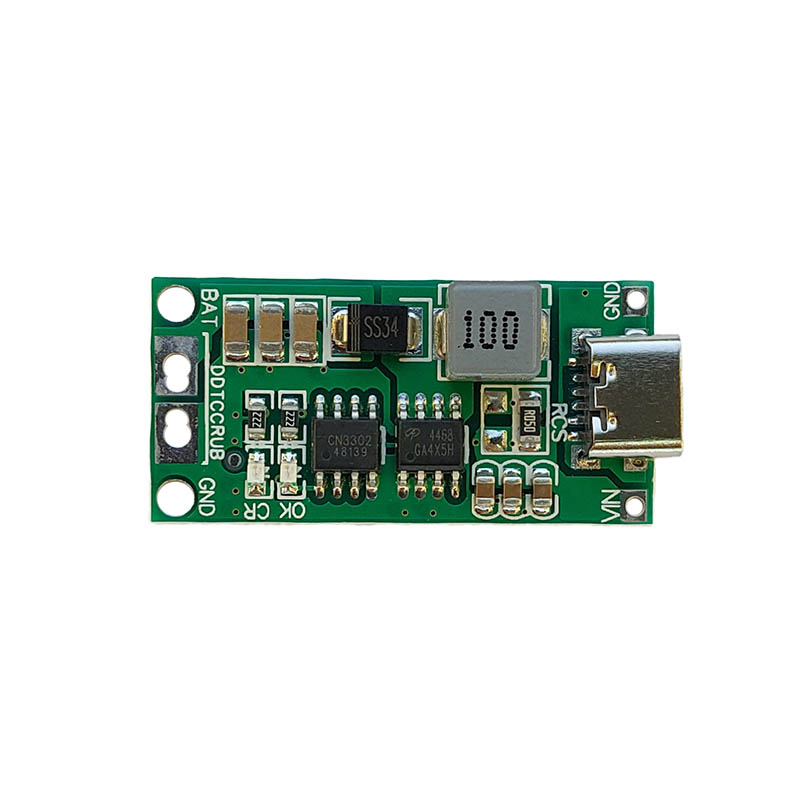

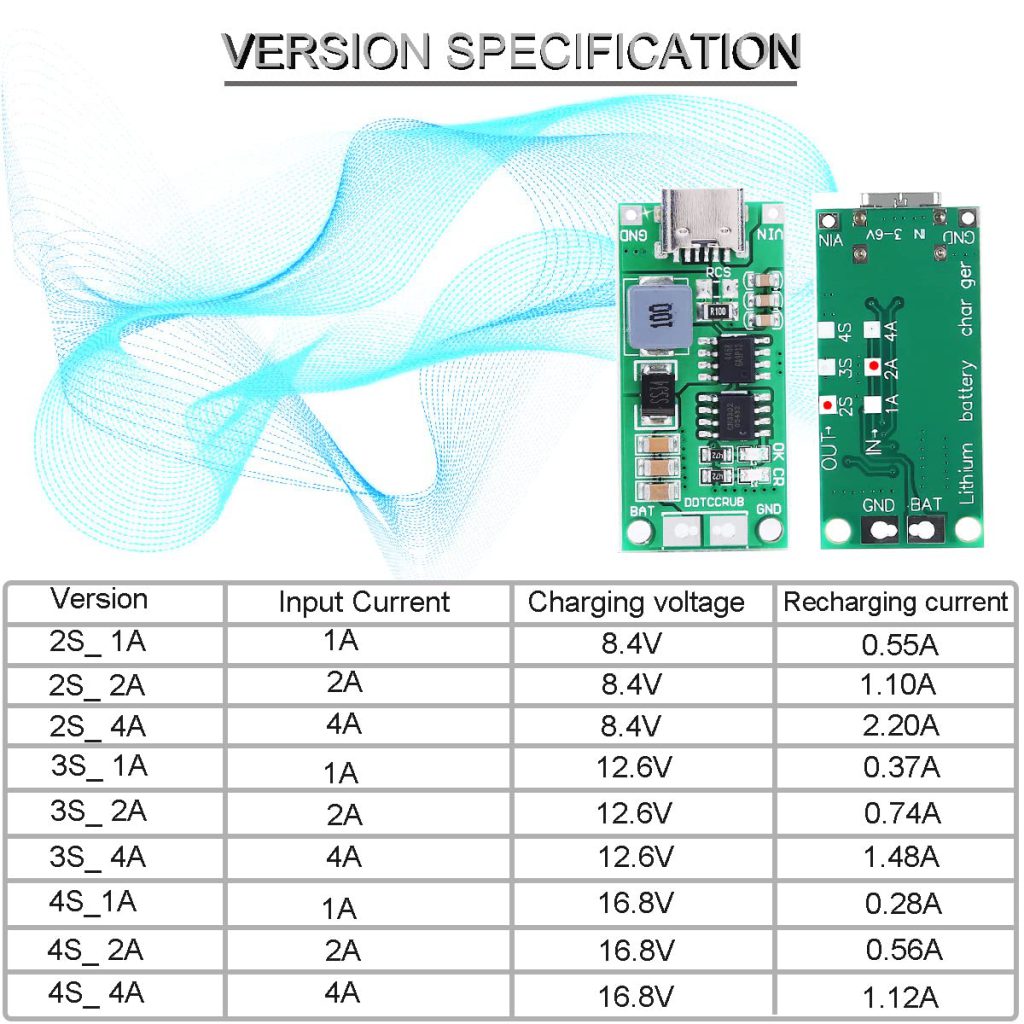

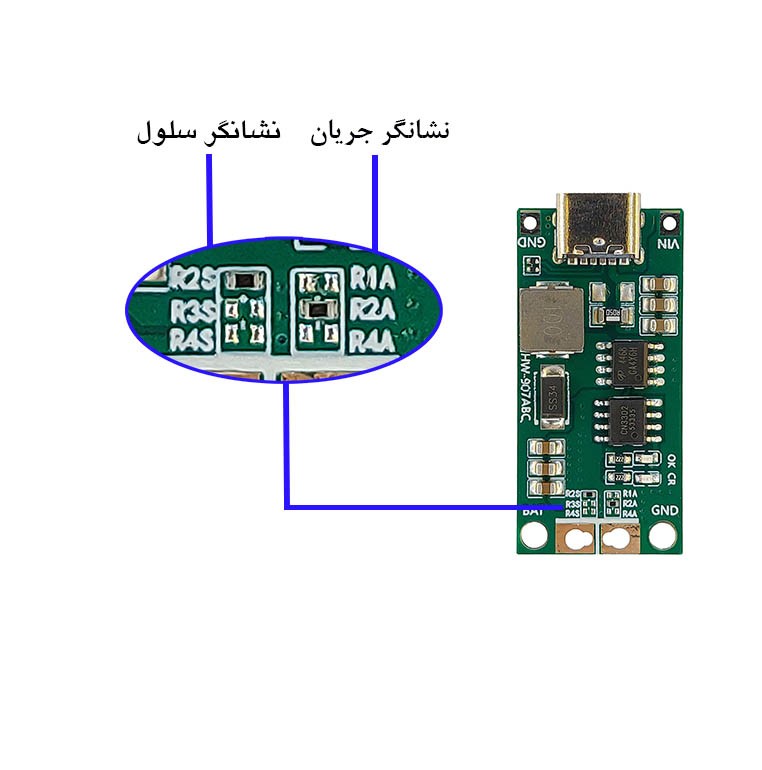

در تصویر زیر مشخصات این شارژر نمایش داده شده است . لازم به ذکر است که با جامپ کردن سایر مقاومت ها، تغییری در خروجی شارژر ایجاد نمی شود.
