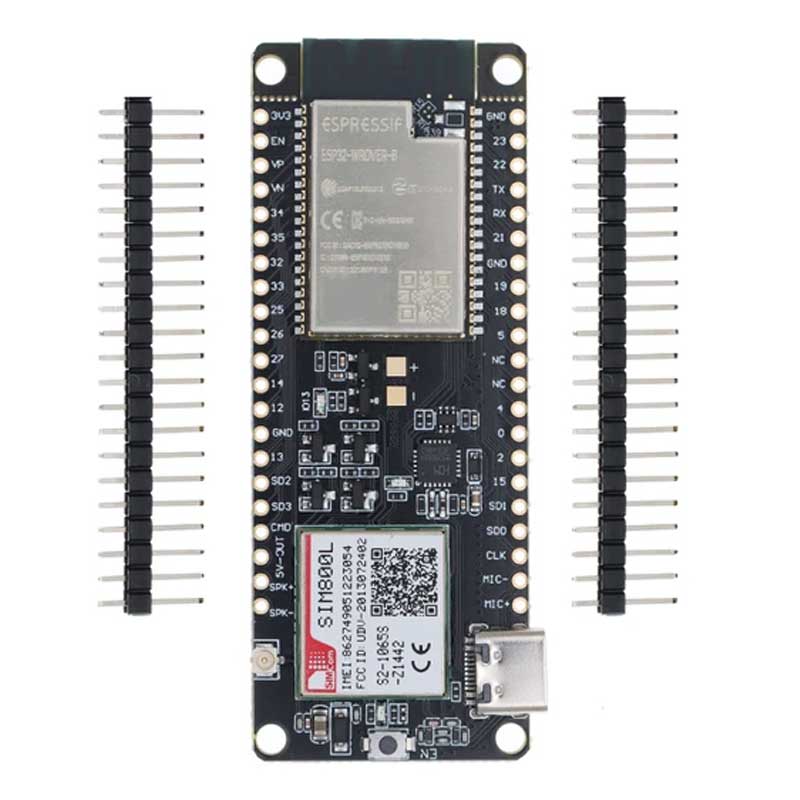

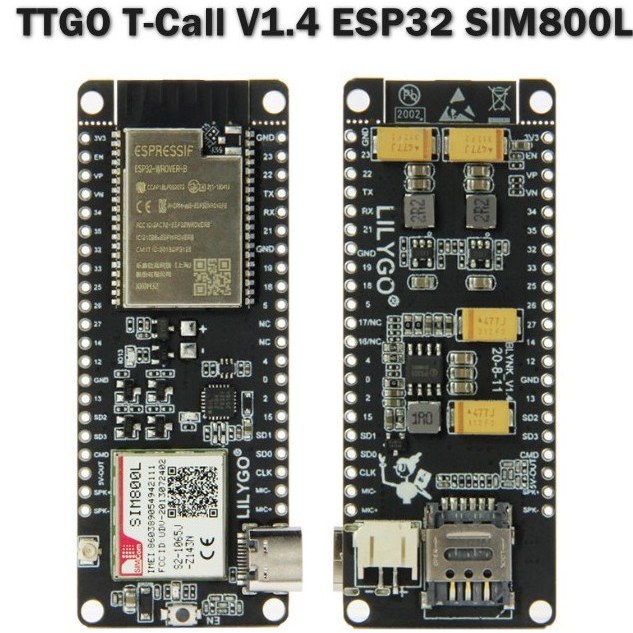

برد توسعه TTGO T-CALL V1.4 با هسته وای فای چیپ ESP32 و SIM800L

معرفی:

ترکیب ماژول SIM800L و ESP32 یک برد بسیار کار آمد و پراستفاده خواهد بود. و می‌توان از آن برای بسیاری از پروژه های اینترنت اشیا، مخابراتی و … استفاده کرد.
ماژول توسعه TTGO T-Call یک ماژول جذاب و کاربردی با امکانات تماس، اس ام اس، دیتا، وای فای و بلوتوث می‌باشد. برد (تی تی گو) یک ماژول ترکیبی از ESP32 و SIM800L است. و در نتیجه این ماژول هم قابلیت ارتباط تحت شبکه GSM را دارد. و هم می‌تواند در ارتباط وایفای و بلوتوث مورد استفاده قرار گیرد. برد در ابعاد کوچکی طراحی شده و به راحتی می‌تواند از طریق پین هدرهای کناری به سایر بردها متصل گردد. و قابلیتهای فراوانی را برای پروژه های مختلف اینترنت اشیا فراهم کند. همچنین برد مجهز به اسلات سیم کارت برای ماژول SIM800L است که از سیمکارتهای نانو پیشتیبانی می‌کند.

مشخصات:

• چیپ ست اصلی: ESPRESSIF-ESP32 240MHz Xtensa® single-/dual-core 32-bit LX6 microprocessor
• فلش: QSPI flash 4MB / PSRAM 8MB
• حافظه ثابت SRAM :520 kb
• دکمه: ریست
• مبدل USB به TTL: CP2104
• پورت های ارتباطی: UART, SPI, SDIO, I2C, LED PWM, TV PWM, I2S, IRGPIO, capacitor, touch sensor, ADC, DACLNA pre-amplifier
• کلاک روی برد: اسیلاتور کریستال ۴۰ مگاهرتزی
• ولتاژ کاری: ۳٫۶ ~ ۲٫۷ ولت
• جریان کاری: حدود ۷۰ میلی آمپر
• جریان حالت خواب: حدود ۳۰۰ میکرو آمپر

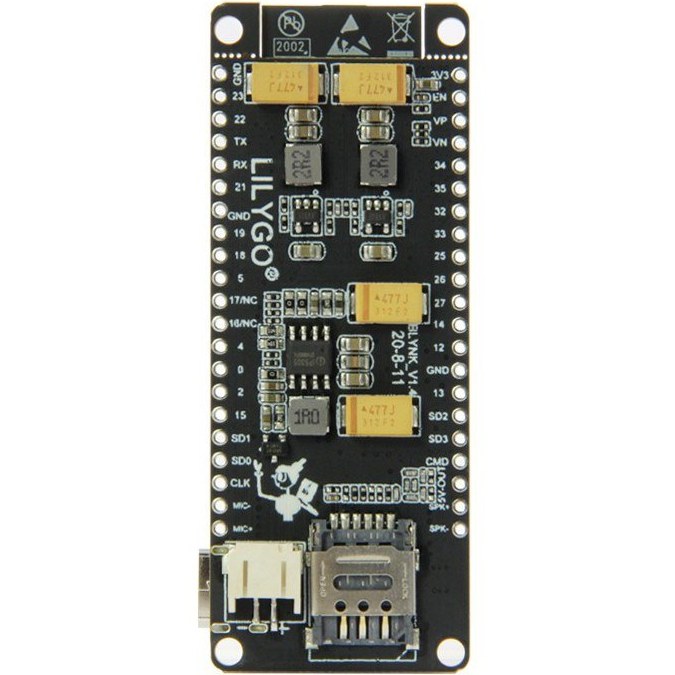

• پشتیبانی از سیم کارت های نانو
• محدوده دمای کاری: -۴۰تا +۸۵ درجه سانتی گراد
• ابعاد: ۷۸٫۸۳*۲۸٫۹۲*۸٫۰۶ میلی متر
• وزن: ۱۱٫۷۷ گرم
• منبع تغذیه: USB 5V/1A
• جریان در حالت شارژ : ۵۰۰ میلی آمپر
• باتری: ۳٫۷ ولت لیتیومی
• کانکتور: ۲ پین ۱٫۲۵ میلی متری
• پورت USB نوع C
• سازگاری با استاندارد: FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC
• پروتکل وای فای: ۸۰۲٫۱۱ b/g/n(802.11n, speed up to150Mbps) A-MPDU and A-MSDU polymerization, support 0.4μS Protection interval
• محدوده فرکانسی: ۲٫۴GHz~2.5GHz(2400M~2483.5M)
• قدرت انتقال: ۲۲dBm
• فاصله ارتباطی: ۳۰۰متر
• تغذیه: ۵ ولتی یک آمپر
• بلوتوث: Bluetooth v4.2BR/EDR and BLE standard
• پروتکل شبکه: IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
• مودهای وای فای: Station/ SoftAP / SoftAP +Station/P2P
• نوع رمزنگاری: AES/RSA/ECC/SHA
• کانفیگ کاربری: AT + Instruction set, cloud server, android/IOS app
• مکانیسم امنیتی: WPA/WPA2/WPA2-Enterprise/WPS

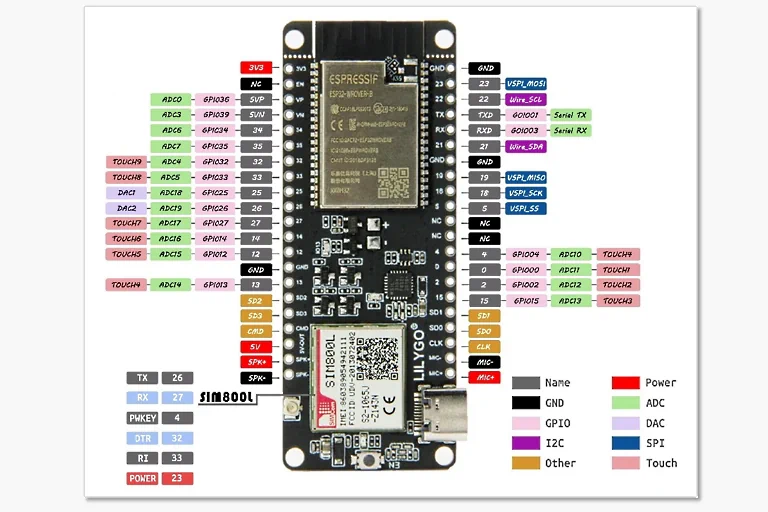

مشخصات پین هدرهای برد توسعه

راهنمای برد توسعه
