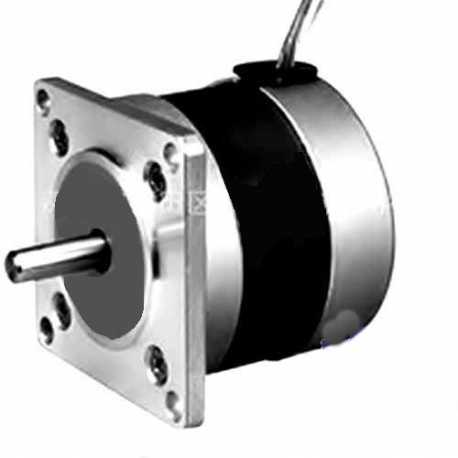

استپ موتور دو فاز 24 ولت 1.8 درجه مدل TS3103N247-42 برند تاماگاوا
883,300 تومانعدد
stepper motor ( استپر موتور ) 24 ولت دی سی 6.5 کیلو گرم سانتی متر با قطر شفت 6.1 میلی متر
1 عدد در انبار
شناسه محصول:
000007737
دسته: موتور پله ای (stepper motor), موتورها و پمپ ها
توضیحات
معرفی:
موتور پله ای نوعی از موتور DC است که به صورت گسسته حرکت میکند. درون موتور پله ای چندین سیم پیچ وجود دارد که در گروه هایی به نام فاز قرار داده شده اند. با عبور الکتریسیته از هر یک از این فازها، موتور با سرعت یک گام در واحد زمانی به چرخش در می آید.
استاتور: در قسمت استاتور تعدادی سیم پیچ با هم گروه بندی شده اند. مثلا در استپ موتور دو فاز دو گروه سیم پیچ میبینید که از داخل با هم اتصال دارند که نهایتا چهار سیم از آن ها بیرو ن آمده که دو به دو به هر کدام به گروه سیم چیپ ها متصل اند.
روتور: روتور معمولا بسته به اینکه گشتاور موتور پله ای و طول موتور پله ای چقدر است تعداد طبقات کمتر یا بیشتری دارد.
قاب استپ موتور: در تمامی موتور های پله ای بر خلاف باقی موتورها که بوش و بلبرینگ وجود دارد در موتور پله ای در دو طرف فقط بلبرینگ می بینید. علت عمر بالای استپ موتور هم همین موضوع است یعنی اثری از ذغال نمیبینید که بخواهد تمام شود یا اینکه بوشی وجود ندارد که بوش بخواهد جا بیندازد و خراب شود و عملکرد موتور پله ای با مشکل مواجه شود.
تمامی استپ موتورها قابلیت راهاندازی در بازه ولتاژی 3 تا 80 ولت و یا حتی بیشتر را دارند. انتخاب ولتاژ مناسب به نوع و مدل درایوری که استفاده میکنید بستگی دارد، زیرا درایورها تعیینکننده میزان ولتاژ و جریان مورد نیاز برای عملکرد بهینه استپ موتور هستند. توصیه میشود پیش از انتخاب، مشخصات فنی درایور را بررسی کنید تا اطمینان حاصل شود که درایور توانایی پشتیبانی از ولتاژ و آمپر مورد نیاز را دارد.
مشخصات:
- مدل: TS3103N247-42-02
- ولتاژ کار: 24 ولت
- زاویه در هر پله: 1.8 درجه
- تعداد سیم: 6 سیم
- گشتاور: 6.5 کیلو گرم سانتی متر
- جریان نامی موتور: 0.34 آمپر
- طول موتور: 50 میلی متر
- قطر موتور: 55 میلی متر
- فلنج موتور: 57×57 میلی متر
- فاصله سوراخهای نصب: 47 میلی متر
- قطر شفت: 6.1 میلی متر
- طول شفت: 15 میلی متر
- وزن: 445 گرم
- برند: TAMAGAWA
- کشور سازنده: ژاپن
