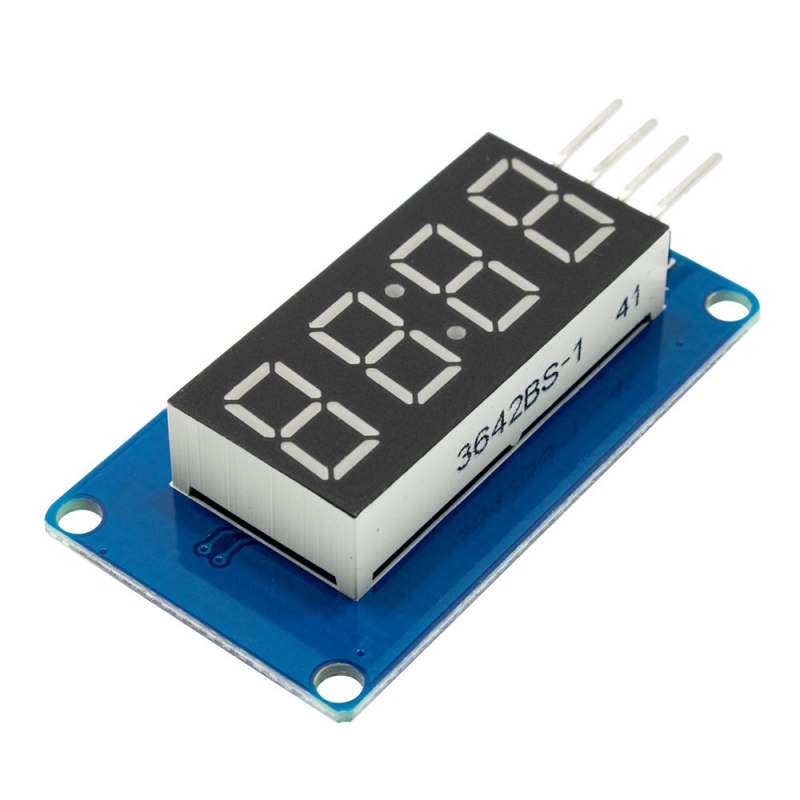

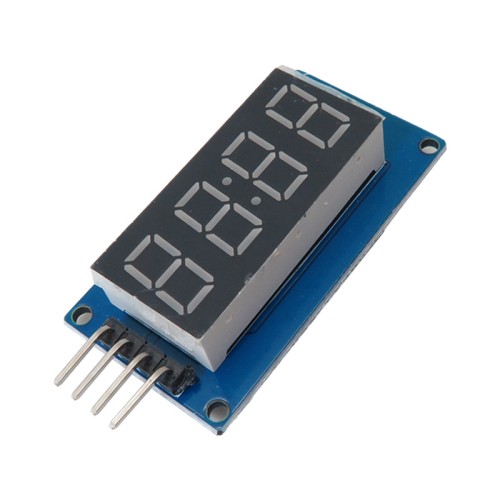

ماژول سون سگمنت 4 رقمی همراه با درایور TM1637

معرفی:

در حالت عادی برای راه اندازی سون سگمنت 4 کاناله به روش مولتی پلکس به 12 پین نیاز دارید ولی با استفاده از این ماژول می توانید تنها با استفاده از دو پین و پروتکل I2C، اقدام به راه اندازی 4 سون سگمنت کنید.

به وسیله این ماژول سون سگمنت چهار رقمی به راحتی و با کمترین اتصالات (پروتکل I2C) می توانید قابلیت نمایش اعداد تا چهار رقم را به پروژه هایتان اضافه نمایید.

تراشه مورد استفاده در این ماژول TM1637 بوده که قابلیت پشتیبانی از سون سگمنت های آند مشترک را دارد. تراشه TM1637، چیپ راه انداز ال ای دی های نمایشگر می باشد که قابلیت یک پارچه شدن با میکروکنترلرهای مختلف را دارد.

از این ماژول در موارد مختلفی مانند ساخت انوع نمایشگر زمان، ساخت انواع دما سنج، ساخت نمایشگر مدارات کنترل کننده، مدارات نمایش مقدار ولتاژ و جریان منابع تغذیه می توان استفاده کرد.

از جمله مزیت های دیگر این ماژول قابلیت راه اندازی با میکروکنترلرهای مختلف مانند آردوینو، رسبپری و دیگر میکروکنترلرها، قیمت ارزان و داشتن کیفیت بالا می باشد.

توجه: پایهDIO پایه خروجی دیتا و پایهCLK به منظور تنظیم کلاک است.

مشخصات:

• ولتاژ: 3.3 ~ 5.5 ولت
• آمپر در ولتاژ 5 ولت: 80 میلی آمپر
• ولتاژ رابط کنترل: 5V یا 3.3V
• سایز نمایشگر: 0.36 اینچ
• رنگ تیوپ اعداد: قرمز
• سایز: 42x24x12 میلی متر

کاربردها:

• ساخت انوع نمایشگر زمان
• ساخت انواع دما سنج
• ساخت نمایشگر مدارات کنترل کننده
• مدارات نمایش مقدار ولتاژ و جریان منابع تغذیه

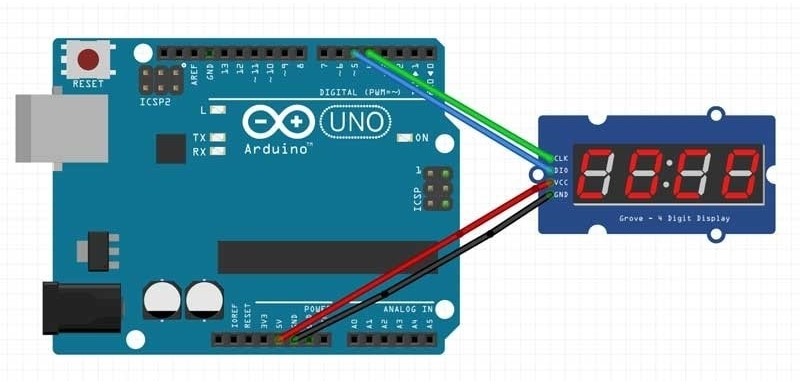

راه اندازی سون سگمنت 4 دیجیت

دیتاشیت TM1637 و مشاهده نمونه کد آردوینو

DESCRIPTION:

TM1637 is a kind of LED (light-emitting diode display) drive control special circuit with a keyboard scan interface and it’s internally integrated with MCU digital interface, data latch, LED high-pressure drive and keyboard scan. This product is in DIP20/SOP20 package type with excellent performance and

high quality, which is mainly applicable to the display drive of induction cooker, micro-wave oven, and small household electrical appliances.

The module is a 12-pin display module with a 4-point common digital tube (0.36 inch) with a clock point. The driver chip is TM1637. It only needs two signal lines to enable the MCU to control the 4-bit 8-segment digital tube.

These chips can be found in cheap display modules. They communicate with the processor in an I2C-like protocol. The implementation is pure software emulation and doesn’t make use of any special hardware (other than GPIO pins). It is assumed that pull-up resistors are present (usually integrated into the display module).

Application:

Build time display types

Manufacture of thermometers

Build a display of controller circuits

Circuits display the amount of voltage and current of power supplies

Features:

Voltage: 3.3 ~ 5.5V

Current (@5V): 80mA

Control interface level: 5V or 3.3V

Screen Size: 0.36inch

Digital tube: RED

Size: 42mm X 24mm X 12mm

Control interface :

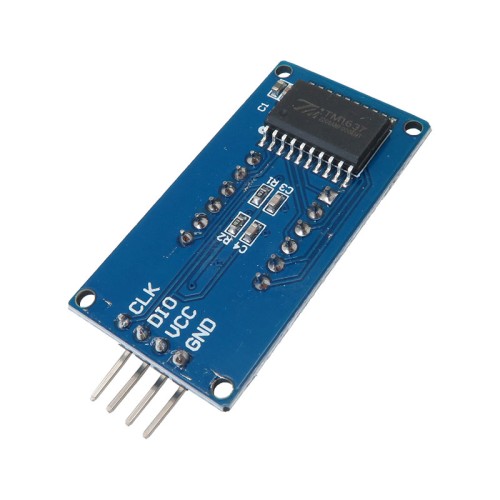

Four pins (GND, VCC, DIO, CLK), GND for the ground, VCC for the power supply, DIO for the data input and output feet, CLK clock signal pin.

Digital tube :

4-bit common anode with 0.36-inch digital dot, the red word highlighted.

Positioning hole :

4 M2 screw positioning hole, aperture 2.2mm, the module easy to install and locate, to achieve the combination between modules.

Library routines overview:

1. ClockDisplay: Use the motherboard on the MCU timer 1 to count, and let 4 digital display.
2. NumberFlow: 0 ~ 9, A, b, C, d, E, F and other 16 characters from right to left flow.
3. StopWatch: use the motherboard MCU timer 1 to count, with the key to achieve stopwatch function.
