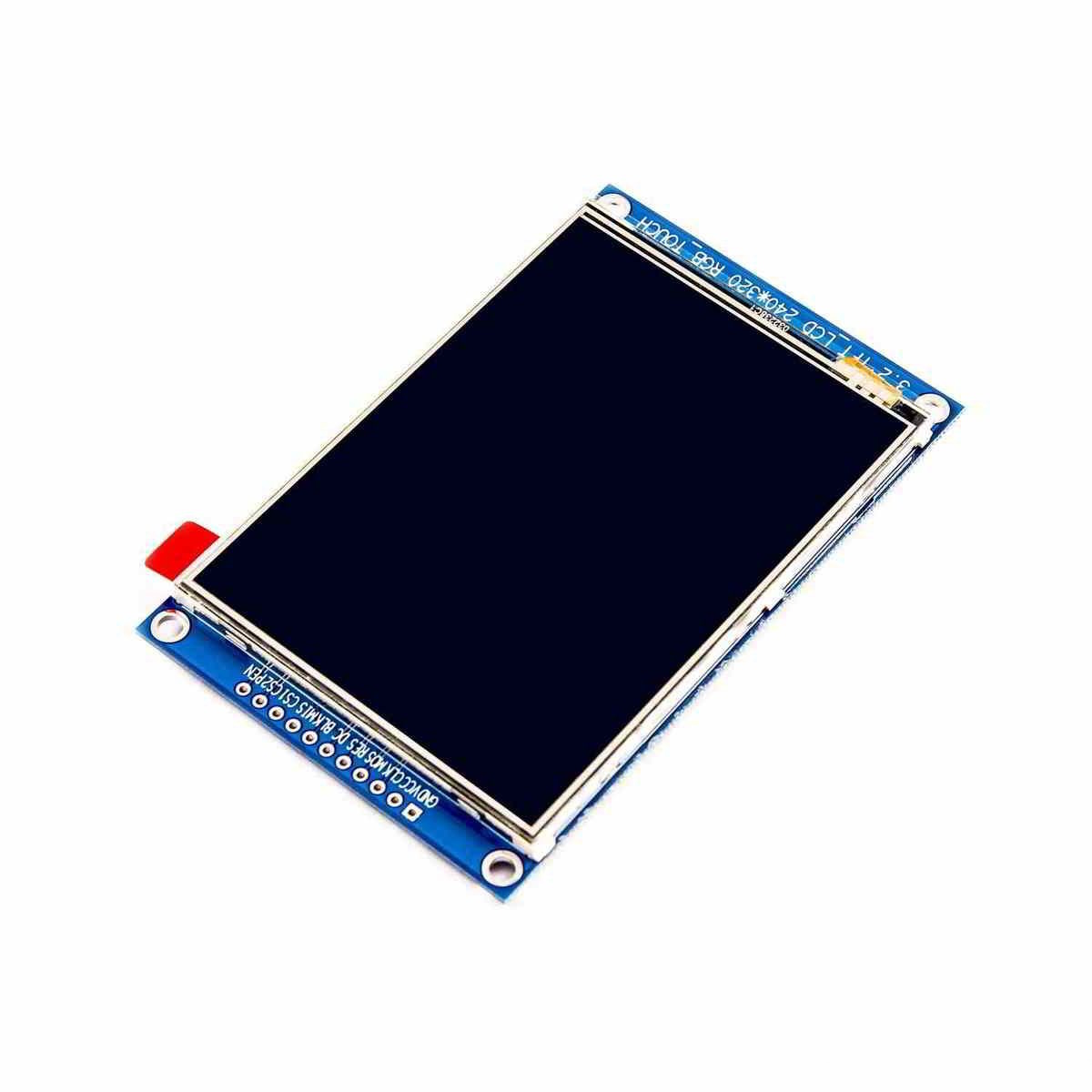

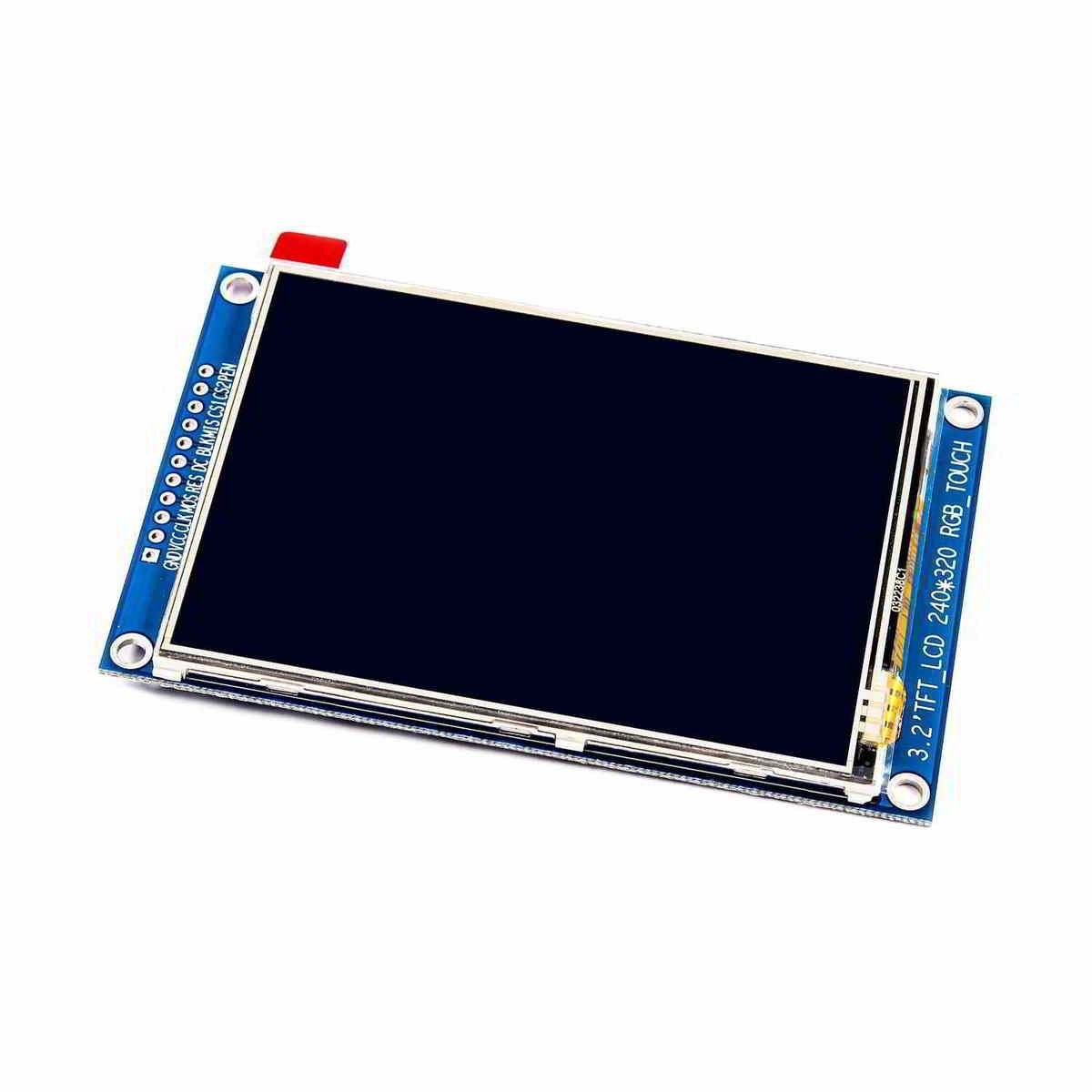

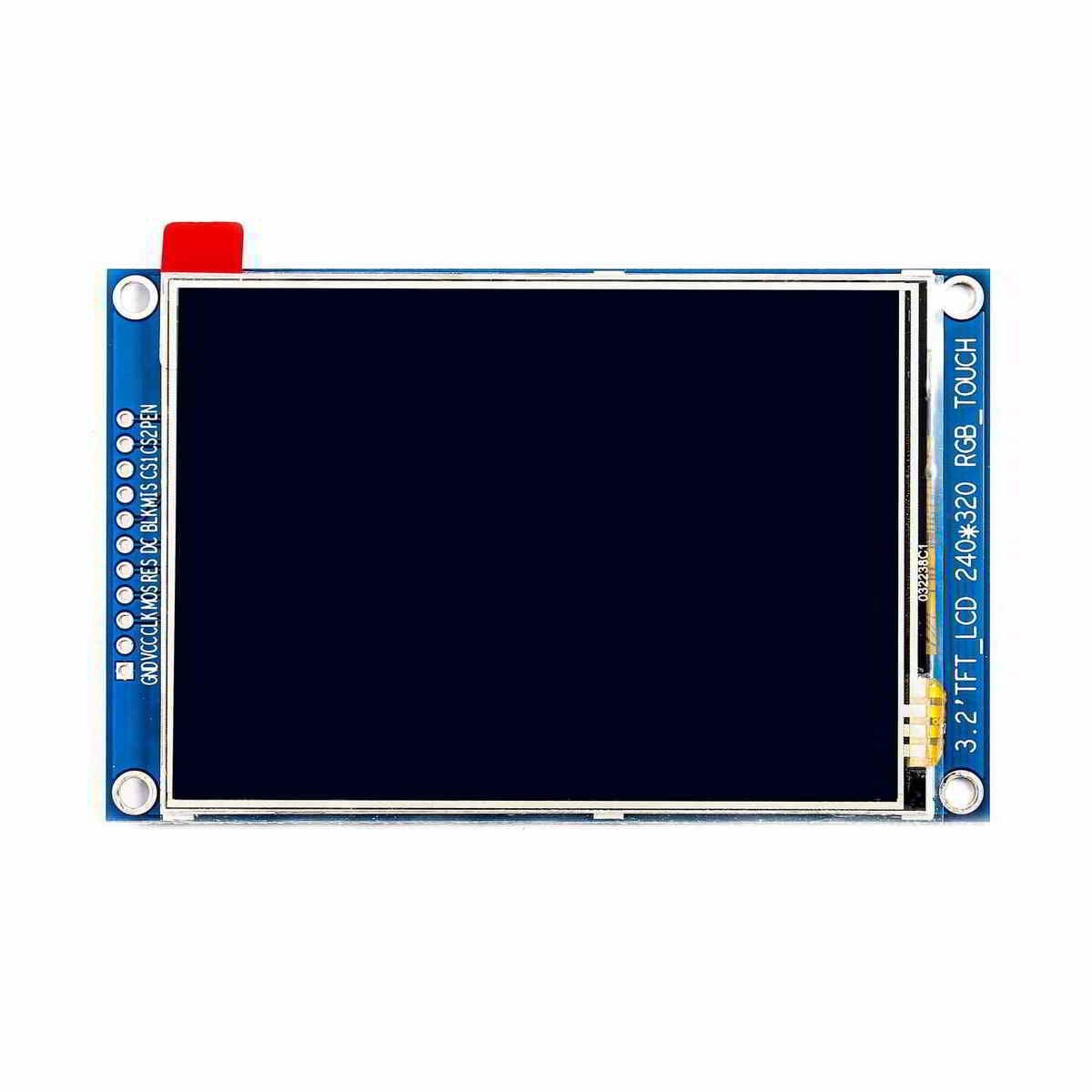

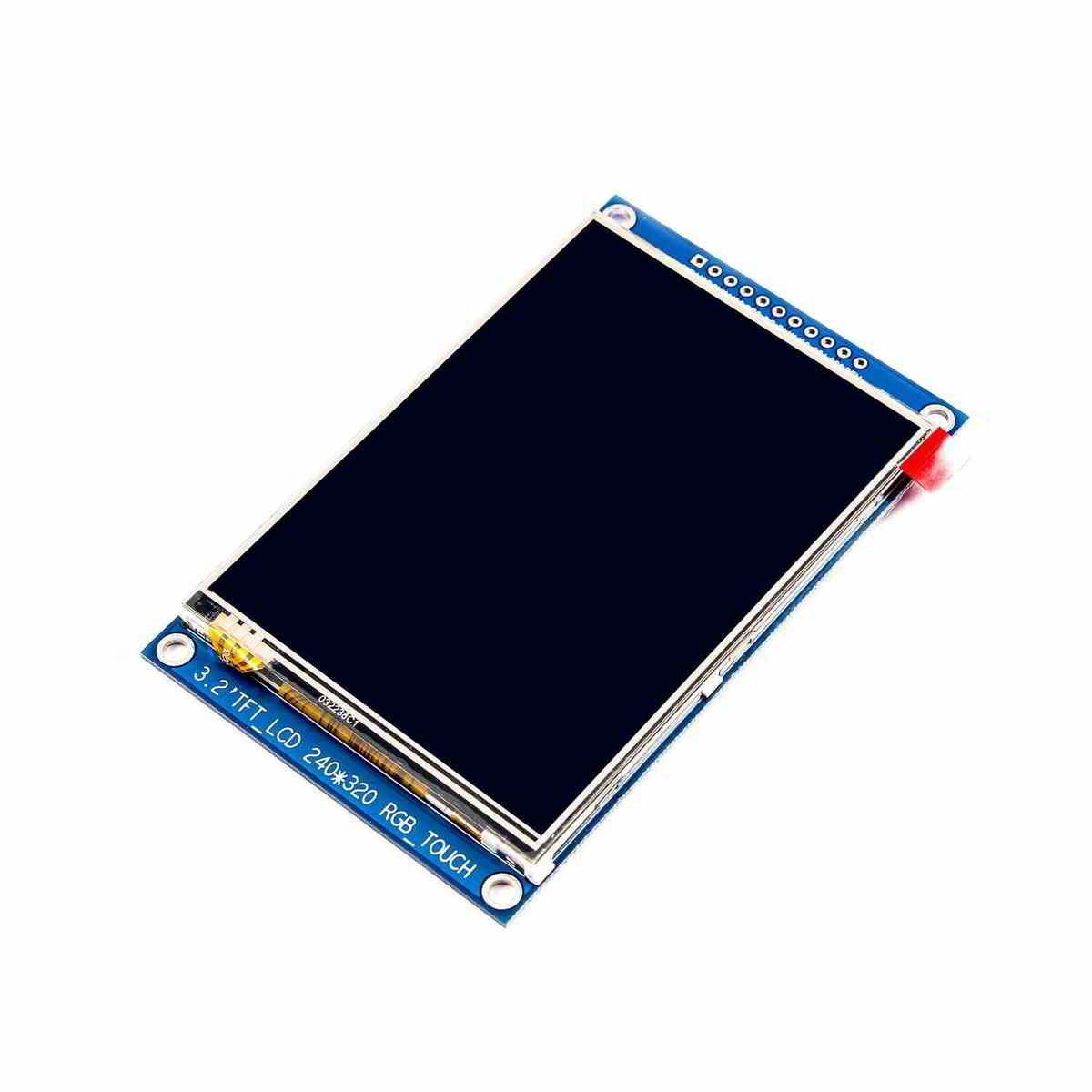

نمایشگر TFT لمسی تمام رنگ 3.2 اینچ دارای ارتباط SPI و چیپ درایور ILI9341

معرفی:

این نمایشگر ها دارای برد راه انداز می باشند و از این رو نیازی به چاپ PCB نمی باشد.

در عنوان نمایشگر پروتکل ارتباطی یا مخصوص چه میکروکنترلری می باشد مشخص شده است.

درایور نوشته شده در توضیحات یک قطعه خارجی نمی باشد. این درایور قطعه ای می باشد که در لایه های نمایشگر می باشد و چیزی نمی باشد که بتوانید ببینید.

قبل از استفاده حتما دیتاشیت های درایور نمایشگر را مطالعه بفرمایید.

درایور مورد نیاز برای راه اندازی در برد های ESP,STM,Raspberry Pi Pico در نمایشگر های TFT-eSPI و برای نمایشگر های U8g2 OLED می باشد.

درایور مورد نیاز برای راه اندازی در برد های Arduino در نمایشگر های LCDWIKI-KBV TFT و برای نمایشگر های U8g2 OLED می باشد.

اگر نمایشگر دارای تاچ می باشد. بر اساس نوع تاچ باید کتابخانه مخصوص خودش را بر روی میکرو نصب بنمایید.

تاچ های مقاومتی 4 پایه نیاز دارند (2 عدد دیجیتال و 2 عدد آنالوگ) ، تاچ های خازنی I2C می باشند.

اگر آموزش مربوطه برای نمایشگر وجود داشته باشد حتما آن را مطالعه بفرمایید.

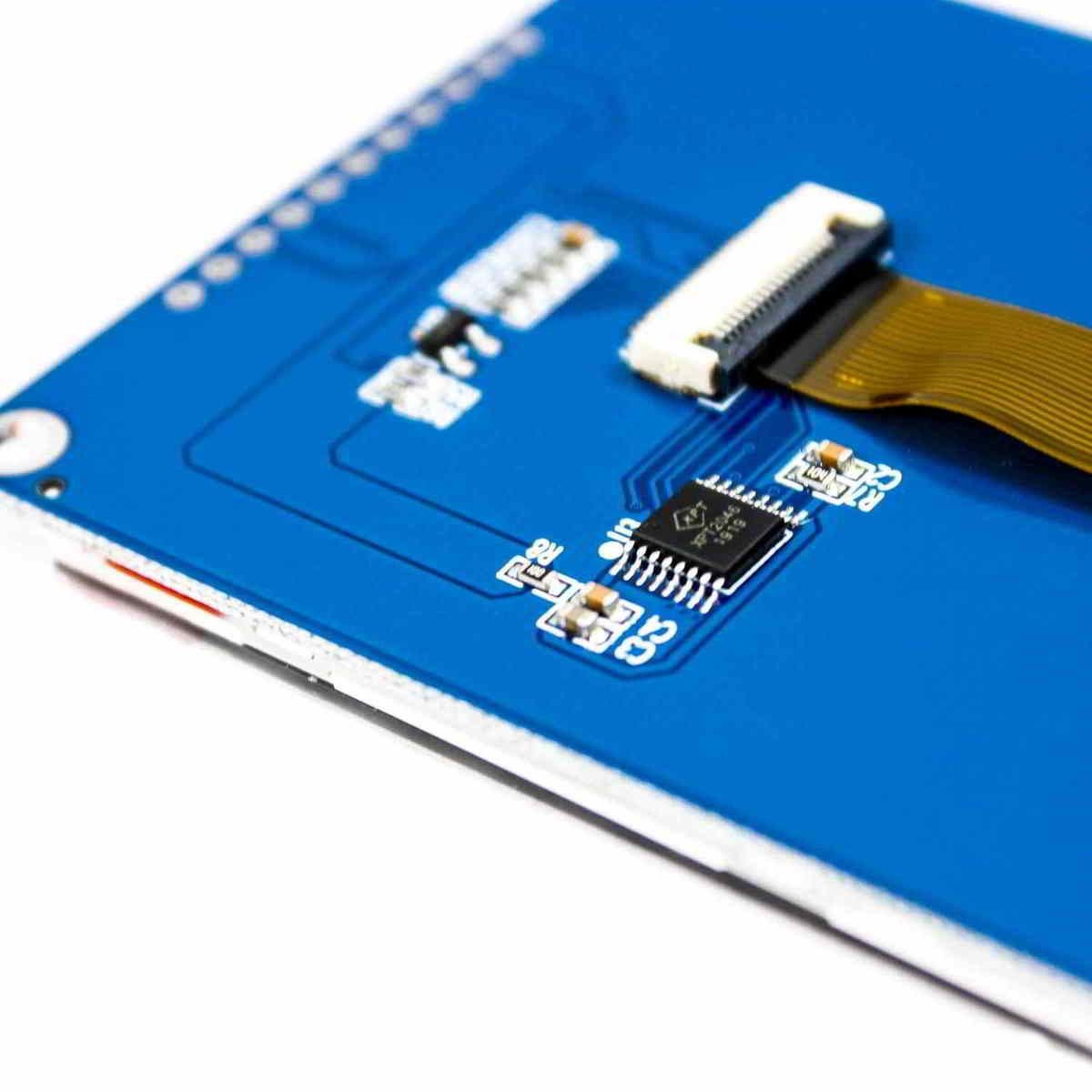

ماژول نمایشگر TFT لمسی 3.2 اینچ یک نمایشگر با کیفیت بالا و تمام رنگی است که با استفاده از چیپ درایور ILI9341 و چیپ لمسی XPT2046 طراحی شده است. این ماژول به‌خاطر کیفیت تصویر و پاسخگویی سریع به لمس، برای کاربردهای مختلف از جمله پروژه‌های الکترونیکی، میکروکنترلرها و دستگاه‌های صنعتی بسیار مناسب است.

مشخصات:

• نوع نمایشگر: TFT و IPS LCD
• اندازه: 3.2 اینچ
• رزولوشن: 240 (عرض) × 320 (ارتفاع) RGB
• چیپ کنترل: ILI9341
• چیپ لمسی: XPT2046
• رنگ نمایش: تمام رنگی

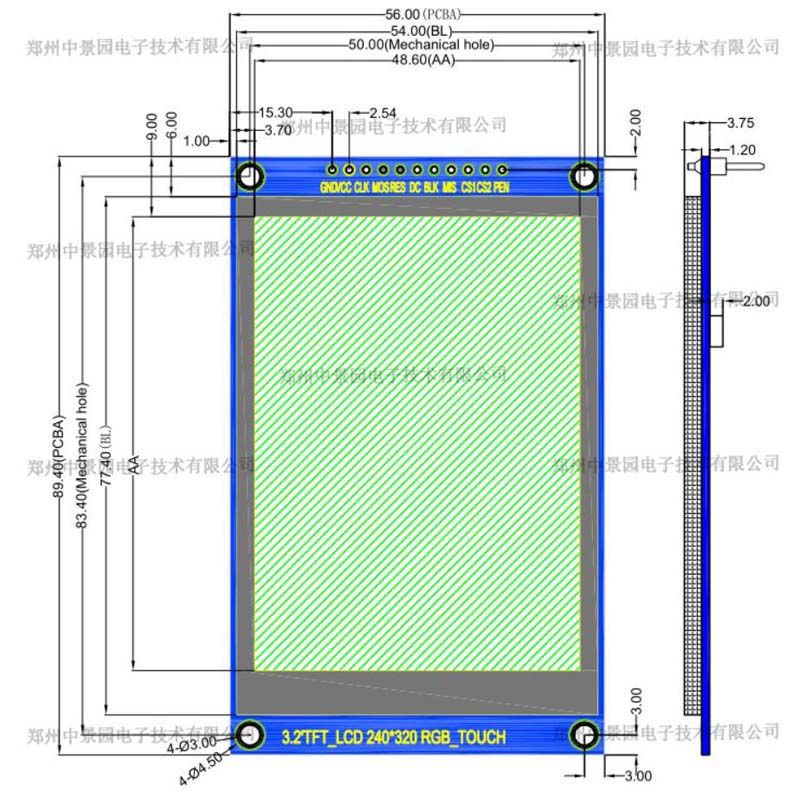

• اندازه صفحه: 48.60 (عرض) × 64.80 (ارتفاع) میلیمتر

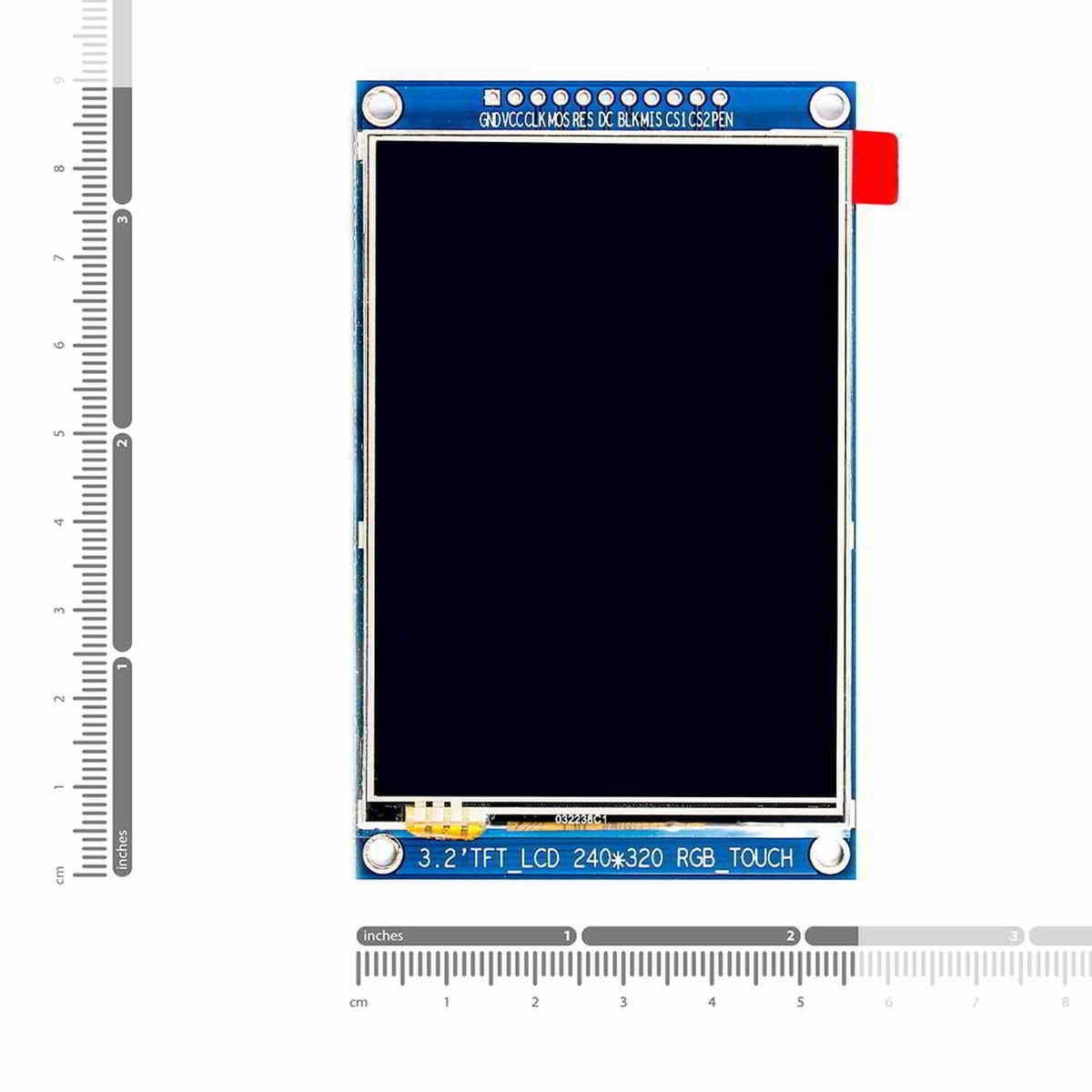

• ابعاد فیزیکی: 56.00 (عرض) × 89.40 (ارتفاع) × 3.60 (ضخامت) میلیمتر
• نوع رابط: SPI
• فاصله پین: 2.54 میلیمتر

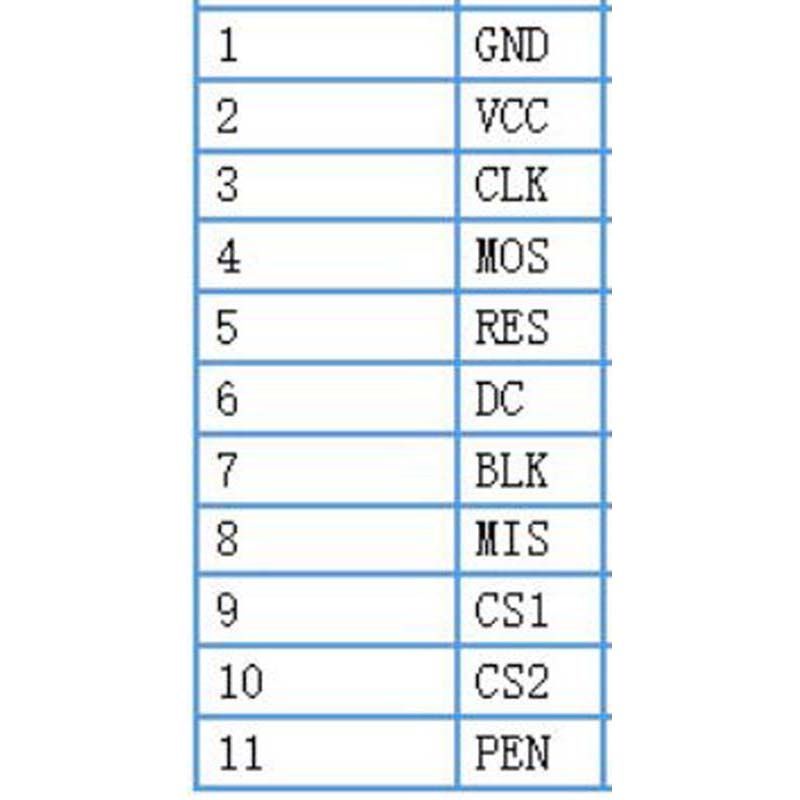

• تعداد پین: 11 پین
• دمای کاری: -20 تا 70 درجه سانتی‌گراد
• ولتاژ کاری: 2.8 تا 3.3 ولت
• جریان کاری: 90 میلی‌آمپر
• مصرف انرژی: 0.32 وات
• نوع نور پس‌زمینه: LED 6

ویژگیها:

• کیفیت تصویر بالا: با رزولوشن 240×320، تصاویر و متن‌ها به وضوح نمایش داده می‌شوند.
• لمس چند نقطه‌ای: با استفاده از چیپ XPT2046، ماژول قابلیت لمس دقیق و پاسخ‌دهی سریع را دارد.
• طراحی کاربرپسند: با ابعاد کوچک و مناسب، این ماژول به راحتی در پروژه‌ها و دستگاه‌ها نصب می‌شود.
• مصرف انرژی کم: با مصرف انرژی پایین، این ماژول می‌تواند در پروژه‌های باتری‌خور نیز مورد استفاده قرار گیرد.

کاربردها:

• نمایش اطلاعات در پروژه‌های میکروکنترلر
• سیستم‌های صنعتی و خودکار
• دستگاه‌های قابل حمل و الکترونیکی
• پروژه‌های آموزشی و تحقیقاتی
