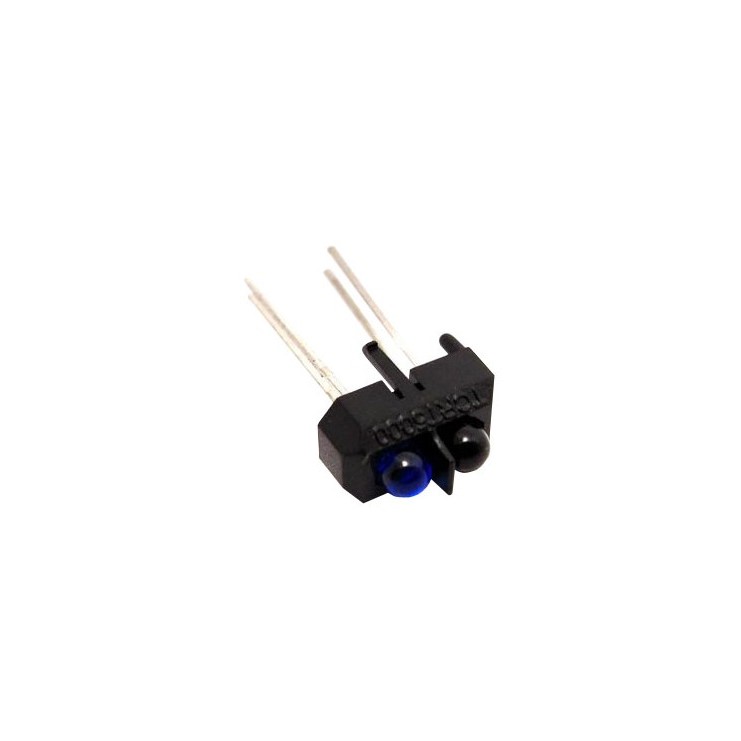

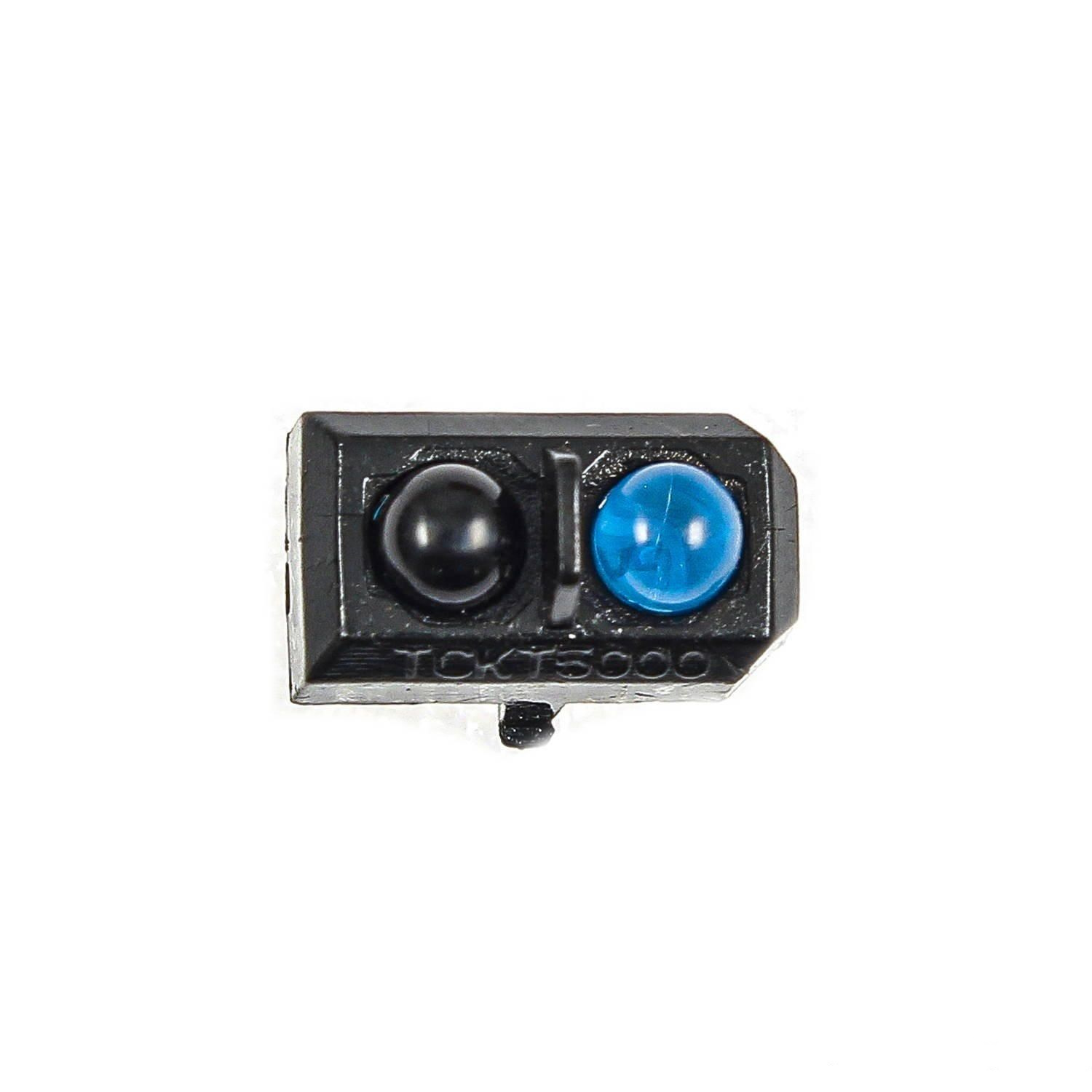

سنسور نوری فرستنده گیرنده مادون قرمز مدل TCRT5000

معرفی:

سوئیچ فتو الکتریک نوری، نوعی سنسور است که با استفاده از پرتوی نور موقعیت را تشخیص می‌دهد. در واقع از طریق بازتاب نور، مسیر مشخص می‌گردد. ربات تعقیب خط به رباتی گفته می‌شود که با حرکت بر روی یک مسیر مشخص و خطوط تعیین شده حرکت می‌کند که بیشتر در مسابقات مورد استفاده قرار می‌گیرد.
TCRT5000 یک سنسور انعکاسی است که شامل یک ساطع کننده مادون قرمز و فوتوترانزیستور در یک پکیج سربی است. این سنسور نور مرئی را مسدود می‌کند و به نور IR ساطع شده توسط فرستنده مادون قرمز حساس است. این سنسور مناسب برای تشخیص خطوط مسیر ربات تعقیب است که در واقع باید بتواند با تشخیص رنگ خطوط، به کمترین میزان خطا در طی مسیر دست یابد. با استفاده از سنسور TCRT5000 می‌توانید به راحتی از تشخیص حرکت مسیر ربات‌های تعقیب خط اطمینان حاصل کنید.

مشخصات:

• نوع سنسور: فتوترانزیستور TCRT5000
• ولتاژ: 1.5 ولت DC

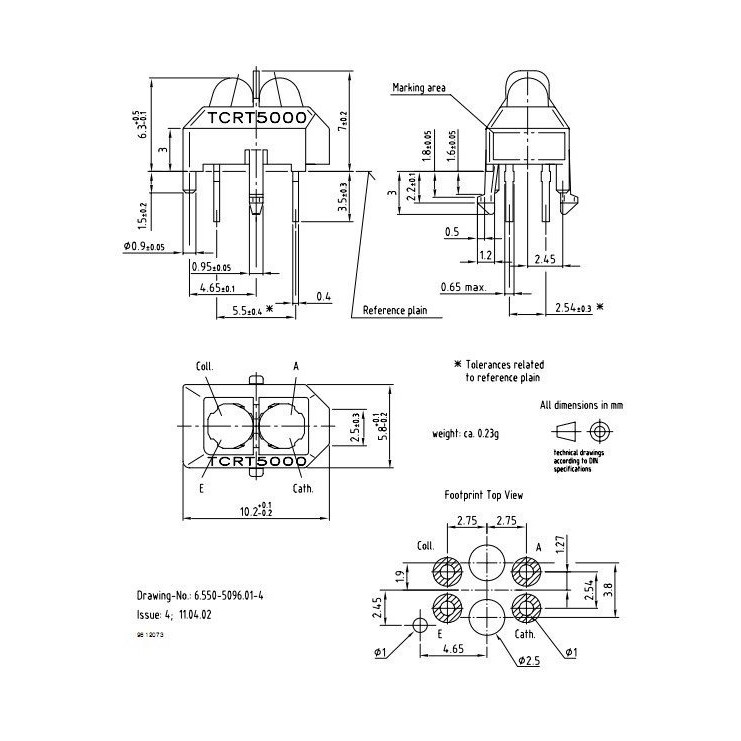

• اندازه: 10×5.5 میلی‌متر
• حداکثر فاصله تشخیص: 2.5 میلی‌متر
• دارای فیلتر بلاک نور
• طول موج: 950 نانومتر

کاربردها:

• ربات‌های تعقیب خط
• ربات‌های شکارچی
• جلوگیری از تصادف / سقوط ربات‌ها
• ربات مسیریاب
• پروژه‌های DIY

Specification:

Manufacturer: Vishay
Product Category: Optical Switches, Reflective, Phototransistor Output
Sensing Distance: 0.2 mm to 15 mm
Collector- Emitter Voltage VCEO Max: 70 V
Maximum Collector Current: 100 mA
Vf – Forward Voltage: 1.25 V
Vr – Reverse Voltage: 5 V
Minimum Operating Temperature: – 25 C
Maximum Operating Temperature: + 85 C
Mounting Style: Through Hole
Packaging: Tube
Brand: Vishay Semiconductors
Height: 7 mm
If – Forward Current: 60 mA
Length: 10.2 mm
Number of Channels: 1 Channel
Output Type: Phototransistor
Pd – Power Dissipation: 200 mW
Product Type: Optical Switches, Reflective, Phototransistor Output
Sensing Method: Reflective

دیتاشیت
