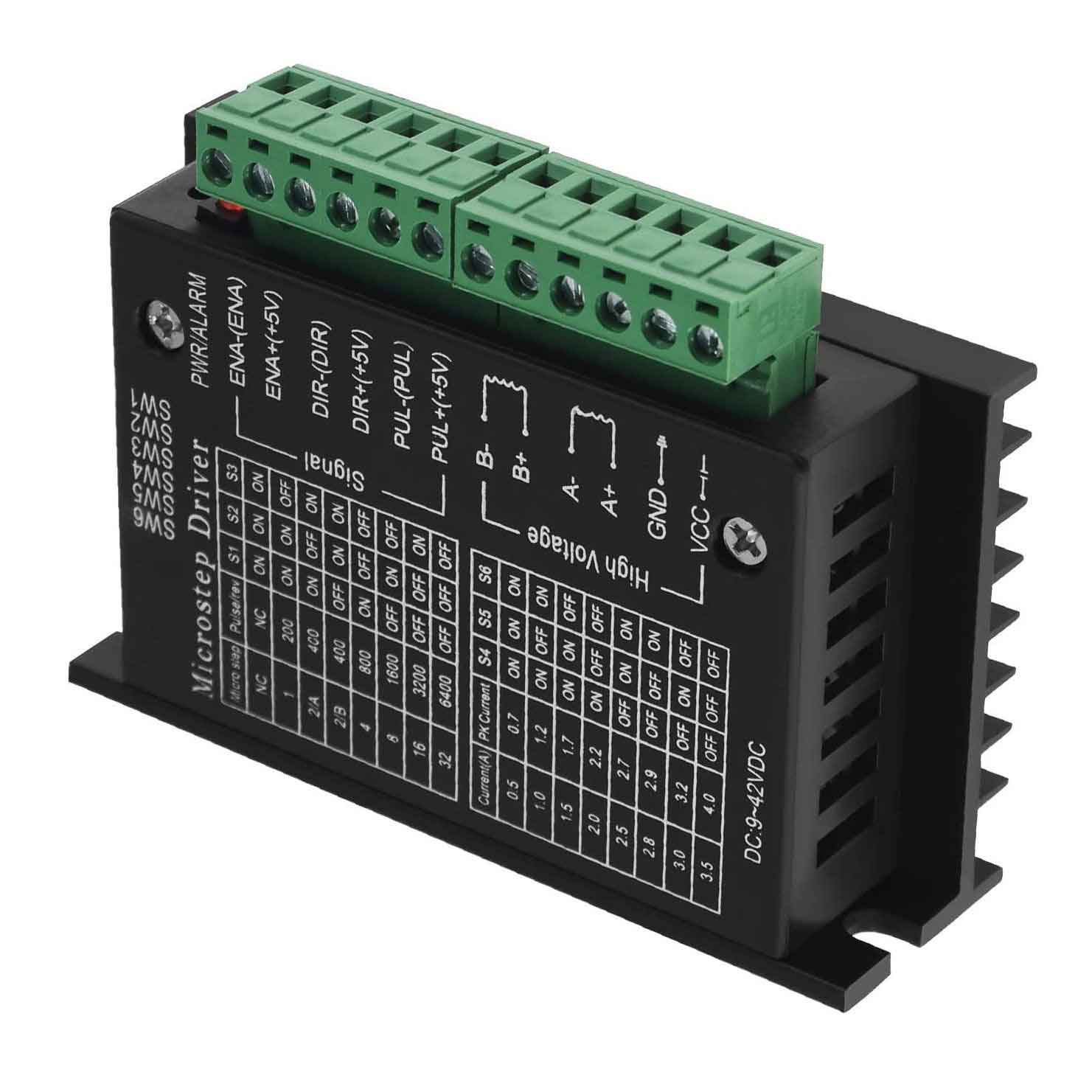

ماژول درایور استپ موتور 4 آمپر مدل TB6600

معرفی:

سریعترین راه برای کنترل یک استپر موتور استفاده از یک درایور مناسب است که در اینجا ما درایور TB6600 را به عنوان یکی از قابل اعتماد‌ترین درایورها معرفی می‌کنیم. نوع اصلی این درایور مبتنی بر آی سی TB6600HG محصول شرکت توشیبا است. اما در درایورهای بدنه پلاستیکی، با هدف کاهش قیمت از آی سی TB67S109 استفاده شده است. این آی سی نیز ساخت شرکت توشیباست و قابلیت تامین جریان آن نیز مشابه TB6600 است. درایور استپر موتور TB6600 قابلیت راه اندازی استپ موتورهای 2 یا 4 فاز در مد میکرو استپ را دارد و می توان از آن برای انواع استپ موتور بهره برد. این درایور با انواع برد آردوینو و دیگر میکروکنترلرهایی است که می توانند سیگنال پالس دیجیتال 5V را تولید کنند سازگار است. درایور استپ موتور TB6600 دارای محدوده توان گسترده ای است. منبع تغذیه ای در رنج 9~42 VDC برای راه اندازی این درایور کافیست. با فراهم کردن این میزان ولتاژ قابلیت تولید جریان تا میزان 4 آمپر را دارد که این میزان توان برای راه اندازی اکثر استپر موتورها کافیست.

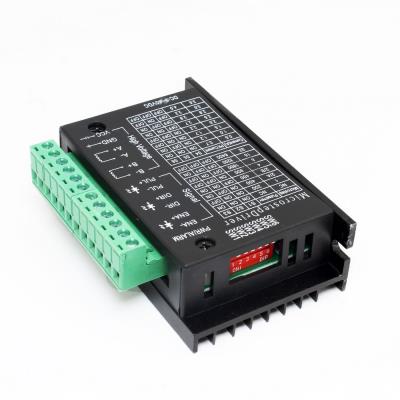

با 6 عدد دیپ سوئیچ تعبیه شده بر روی این درایور این امکان وجود دارد که بر 7 مدل میکرو استپ (1، 2 / A، 2 / B، 4، 8، 16، 32) تنظیم شود. هم چنین قابلت کنترل 8 میزان مختلف جریان (0.5A، 1A، 1.5A، 2A، 2.5A، 2.8A، 3.0 A، 3.5A) بر روی آن وجود دارد. TB6600 دارای ایزولاسیون در برابر اتصال معکوس ورودی و تداخل‌های فرکانس بالاست. هچنین دارای مدار محافظ داخلی در برابر گرمای بیش از حد ،اتصال کوتاه و جریان کشی بالاست. به عنوان یک درایور حرفه ای این درایور قابلیت راه اندازی 42 مدل مختلف موتور 2 فاز، 4 فاز و هم چنین استپر موتور هیبریدی است.

ویژگیها:

• پشتیبانی از 8 مد جریان خروجی 0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0A, 3.5A
• پشتیبانی از 7 مد ماکرواستپ قابل تنظیم
• حداکثر جریان: 3.5 آمپر
• پیک جریان: 4 آمپر
• ایزولاسیون سیگنالهای ورودی جهت کاهش نویزهای فرکانس بالا
• قابلیت نیم-جریان جهت کاهش دما
• هیت سینک بزرگ جهت دفع دما
• محافظت دربرابر اتصال معکوس ورودی
• محافظتهای اتصال کوتاه و جریانکشی بیش ازحد و دمای بالا

مشخصات:

• ولتاژ ورودی: 9 تا 42 ولت DC
• جریان ورودی: بین 0 تا 5 آمپر
• ولتاژ خروجی: 5 ولت
• جریان خروجی: بین 0.5 تا ماکزیمم 4 آمپر
• توان ماکزیمم: 160 وات
• دمای عملکرد: 10- تا 45+ درجه سانیگراد
• رطوبت: نباید در معرض رطوبت و تقطیر قرار بگیرد.
• وزن: 200 گرم
• جنس قاب: پلاستیکی
• ابعاد: 96x56x33mm

هنگام استفاده به این نکات توجه فرمایید:

1.این درایور تنها با ولتاژ مستقیم DC کارمیکند و درهنگام اتصال تغذیه به پلاریته ولتاژ مثبت و منفی اعمالی دقت نمایید.
2. قاب درایور را باز نکنید.
3. بهیچ وجه برق شهر متصل نکنید.
4. مانع از ورود ذرات فلزی خارجی و پیچ گوشتی بداخل درایور شوید.
5. درجای خشک و بدور از هرگونه رطوبت بکار رود.
6. درایور میبایست همیشه تمیز و در معرض گردش هوای  مناسب باشد.

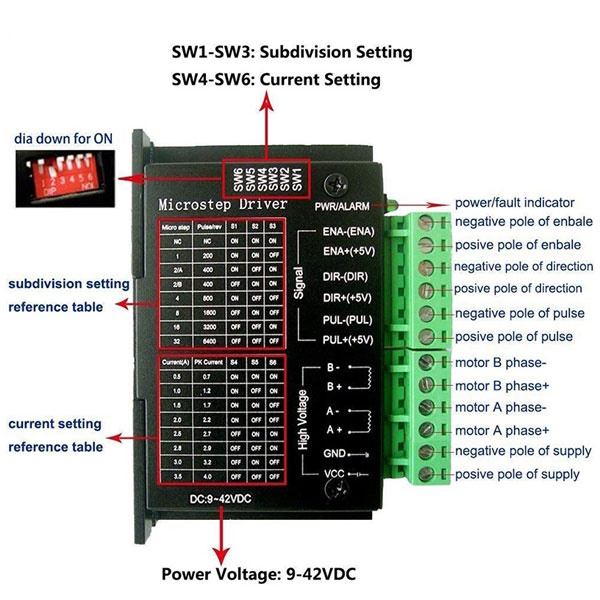

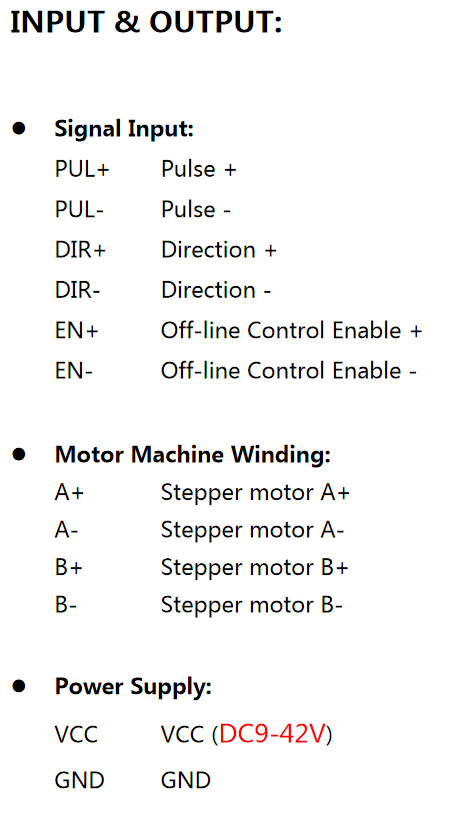

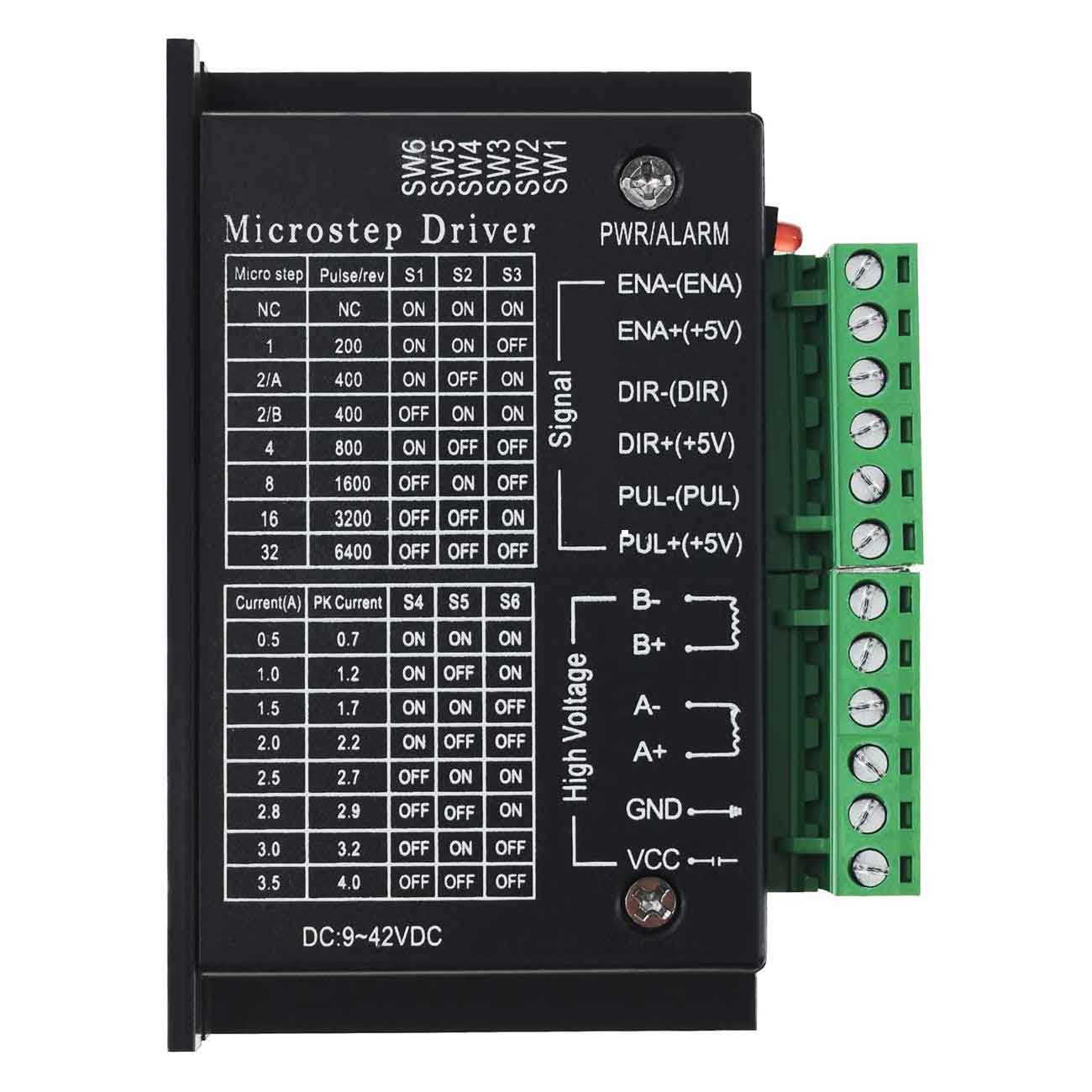

ترتیب ترمینالها:

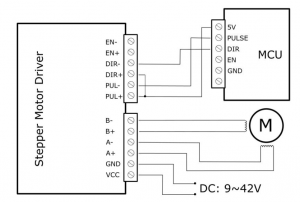

نحوه اتصال به میکرو کنترلر یا آردوینو:
