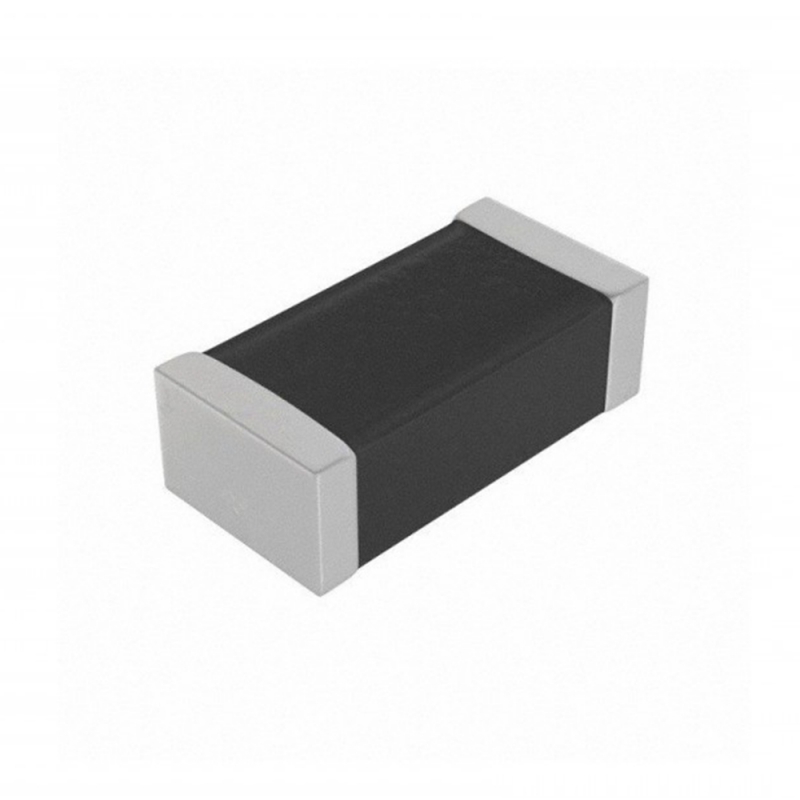

سلف 10 میکرو هانری SMD پکیج 1206

معرفی:

سلف یک المان الکترونیکی دو پایه غیر فعال (Passive) است که در مقابل تغییرات جریان الکتریکی، از خود مقاومت نشان می دهد.
به طور کلی سلف ها در برابر جریان مستقیم ( DC ) مانند یک تکه سیم عمل می کنند. اما فرکانس های بالا را از خود عبور نمی دهند و برای هر سلفی با توجه به اندوکتانس فرکانس های قابل عبور، متفاوت اند.
هنگام عبور جریان از سلف، انرژی به صورت میدان مغناطیسی موقت در کویل ( پیچه ) ذخیره می شود. هنگامی که جریان سلف تغییر می کند، مقدار میدان مغناطیسی اطراف سلف نیز دچار تغییراتی می شود و این تغییرات باعث بوجود آمدن یک اختلاف پتانسیل در رسانا می شوند و باعث بوجود آمدن یک جریان در جهت مخالف تغییرات جریان بوجود آمده می گردد.

کاربرد:

فیلتر کردن جریان متناوب ( AC ) و عبور جریان مستقیم ( DC )
ساخت فیلتر های فرکانسی
مدارات سوییچنگ
مبدل های DC-DC
ساخت مدار های مخابراتی مانند رادیو

Specification:

INDUCTOR MULTILAYER 10UH 1206
P/N: WL3216S100KT / SWEL3216S100KT
Inductance: 10uH
Current Rating: 25mA
Tolerance: 10%
Material-Core: Ferrite
Type: Ferrite Core
Shielding: Unshielded
DC Resistance (DCR): 1 Ohm Max
Q @ Freq: 50 @ 2MHz
Frequency – Self Resonant: 24MHz
Operating Temperature: -40°C ~ 125°C
Package / Case :1206 (3216 Metric)
Size / Dimension: 0.125″ L x 0.063″ W x 0.024″ H (3.20mm x 1.60mm x 0.80mm)
Mounting Type: Surface Mount
Frequency – Test :2MHz
Manufacturer: Well
Lead-Free Status
RoHS Status
