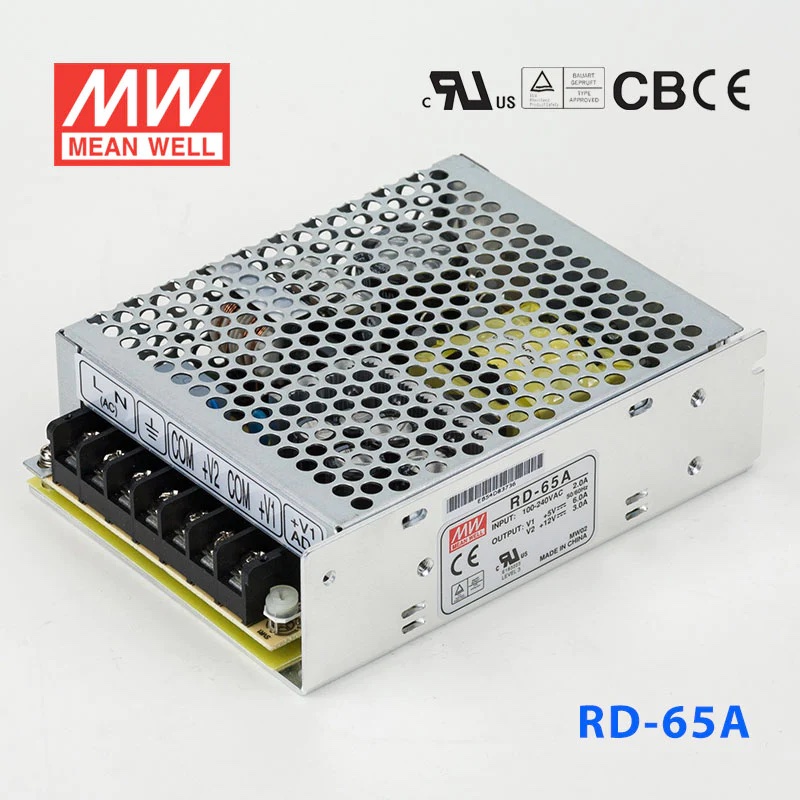

منبع تغذیه سوئیچینگ دو خروجی 5 و 12 ولت 66 وات مدل RD-65A

معرفی:

منبع تغذیه RD-65A ، یک پاور سوئیچینگ دو خروجی با توان 66 وات ساخت شرکت مین ول است. خروجی کانال اول 5 ولت تا 8 آمپر و کانال دوم 12 ولت تا 4 آمپر میباشد.

نکته !!!: منبع تغذیه MEANWELL RT-65A در کانال اول خود دارای ویژگی Minimum Load Requirement است. برای تثبیت ولتاژ خروجی در پاور ساپلای یا پاور سوئیچینگ باید حداقل 0.3 آمپر از کانال اول و 0.2 آمپر از کانال دوم تغذیه بارگیری شود. در صورتیکه Load مصرفی کمتر از 2 آمپر است می بایست از مقاومت 2 وات برای این امر استفاده کرد.

مجموع توان هر دو کانال نباید بالای 66 وات باشد.

ویژگیها:

• برق ورودی یونیورسال ( 88 الی 264 ولت AC ، یا 125 تا 373 ولت DC )
• خروجی کانال اول 5 ولت تا 8 آمپر و کانال دوم 12 ولت تا 4 آمپر ; مجموع توان ها نباید بیشتر از 66 وات باشد
• حفاظت های متنوع در برابر اتصال کوتاه ، اضافه بار و اضافه ولتاژ در خروجی پاور سوئیچینگ
• سیستم خنک سازی با همرفت هوای آزاد
• LED سبز رنگ جهت نمایش وضعیت پاور ساپلای
• دمای کارکرد از منفی 25 تا مثبت 70 درجه سلسیوس
• تمامی خازن های استفاده شده با استانداردهای بالا و تحمل دمایی 105 درجه سانتیگراد انتخاب شده اند
• تحمل سرج شبکه AC تا 300 ولت به مدت پنج ثانیه
• تحمل لرزش تا 5G
• قابل اعتماد در صد در صد توان نامی 66 وات
• بازده بالا ، عمر طولانی بیش از 265 هزار ساعت
• ابعاد ( L * W * H ) برحسب میلی متر 129 * 98 * 38
• 3 سال ضمانت و 5 سال خدمات پس از فروش مین ول MEANWELL ( MW ) در سرتاسر ایران

حفاظت ها:

اضافه بار: حفاظت در بازه 110 الی 150 درصد توان خروجی. وارد مد سکسه (هیکاپ) میشود. بعد کاهش بارکشی به حداکثر توان نامی، به طور خودکار بازیابی میشود.

افزایش ولتاژ: حفاظت کانال اول در برابر افزایش ولتاژ در بازه 5.75 ولت الی 6.75 ولت. وارد مد سکسه (هیکاپ) میشود. بعد کاهش ولتاژ کانال اول به بازه ولتاژ نامی، به طور خودکار بازیابی میشود.
