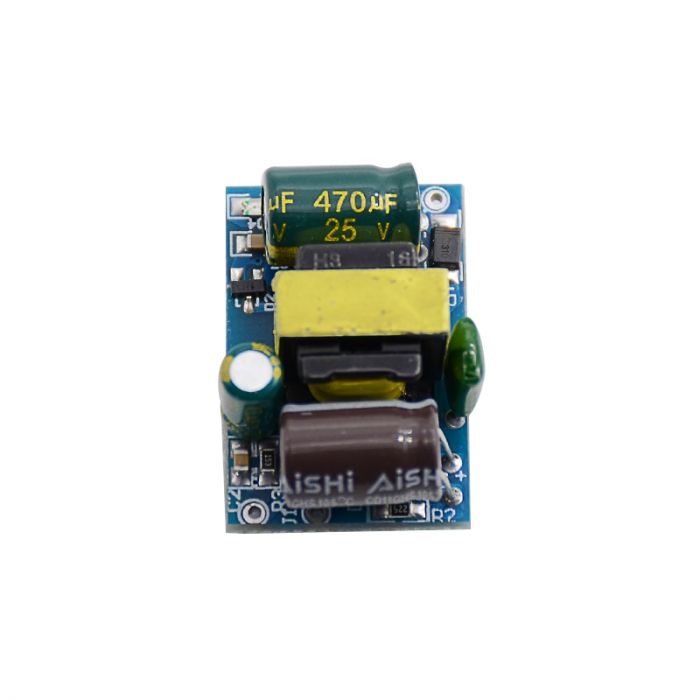

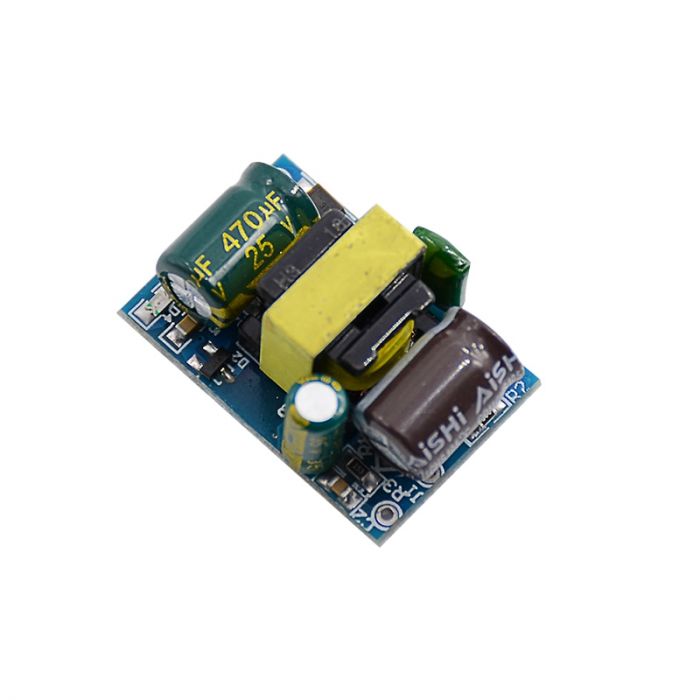

ماژول تغذیه سوئیچینگ ایزوله 12 ولت جریان ثابت 400mA

معرفی:

این ماژول پاور سوئیچینگ دارای محافظت دمایی، اضافه جریان و اتصال کوتاه می باشد. ابعاد کوچک و رگوله سازی دقیق ولتاژ از ویژگی های این محصول می باشد.

این ماژول تغذیه سوئیچینگ 12 ولت یک مبدل تبدیل ولتاژ متناوب به ولتاژ ثابت می باشد و ورودی با محدوده 85 تا 265 ولت متناوب را به 12 ولت ثابت DC تبدیل می کند.

کاربرد:

تبدیل ولتاژ AC به ولتاژ DC

مشخصات:

1. ولتاژ ورودی: 265 ~ 85 ولت AC
2. ولتاژ خروجی: 12 ولت DC
3. دقت خروجی: 0.1 ولت
4. جریان خروجی: 400 میلی آمپر
5. توان خروجی: 4.8 وات

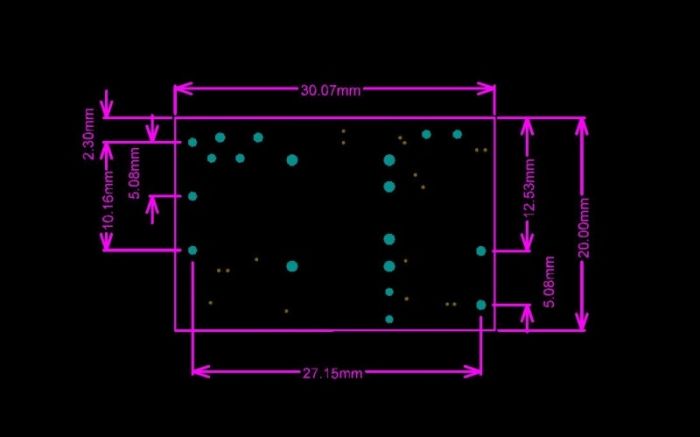

6. ابعاد: 30x20x19 میلی متر

Description:

This is a AC-DC 12V 400mA 5W Power Supply Buck Converter Step Down Module. This module is an isolated industrial-grade module with temperature protection.

This product can protect the circuit from the over current, short circuit, high and low voltage isolation.

The Input voltage is in range of 85 to 265V (AC) and its output is 12V DC.

Isolation is the electrical or magnetic separation between two circuits and often used to separate two distinct sections of a power supply.

Small size, stable performance, high-cost performance are the module’s features.

A switch-mode power supply converts the AC line power directly into a DC voltage without a transformer, and this raw DC voltage is then converted into a higher frequency AC signal, which is used in the regulator circuit to produce the desired voltage and current. These results in a much smaller, lighter transformer for raising or lowering the voltage than what would be necessary at an AC line frequency of 50Hz or 60 Hz.

In addition, the power supply isolation breaks the ground loops and thereby eliminating noise in the electrical systems.

Application:

converting AC to DC

Features:

Input Voltage: 85 ~ 265V (AC)

Output Voltage: 12V (DC)

Accuracy Output: ±0.1V

Output Current: 400mA

Power: 5W

  ℃ Operating Tempreture: -20 ~ 60

Relative Humidity: 40 ~ 90 %RH

Input Current: 0.0273 (AC110V) 0.014 (AC220V)

Input Inrush Current: 20A (Under full load conditions)

Output efficiency: 80%

Switch Machine Overshoot: MAX 10%

Protection:

Short circuit, Temperature, Overcurrent
