برد سوراخ دار 4000 نقطه

معرفی:

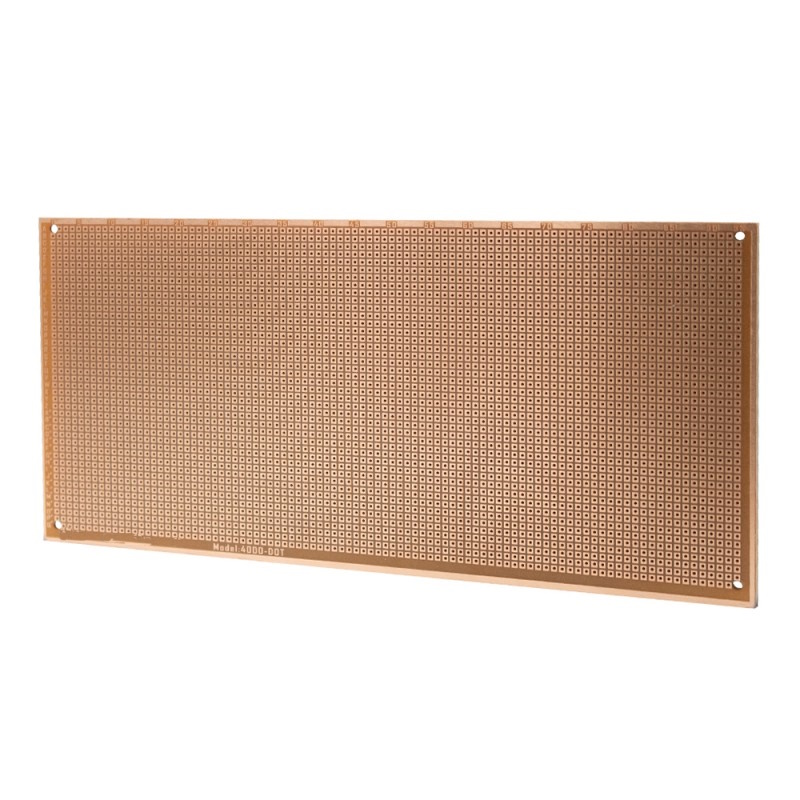

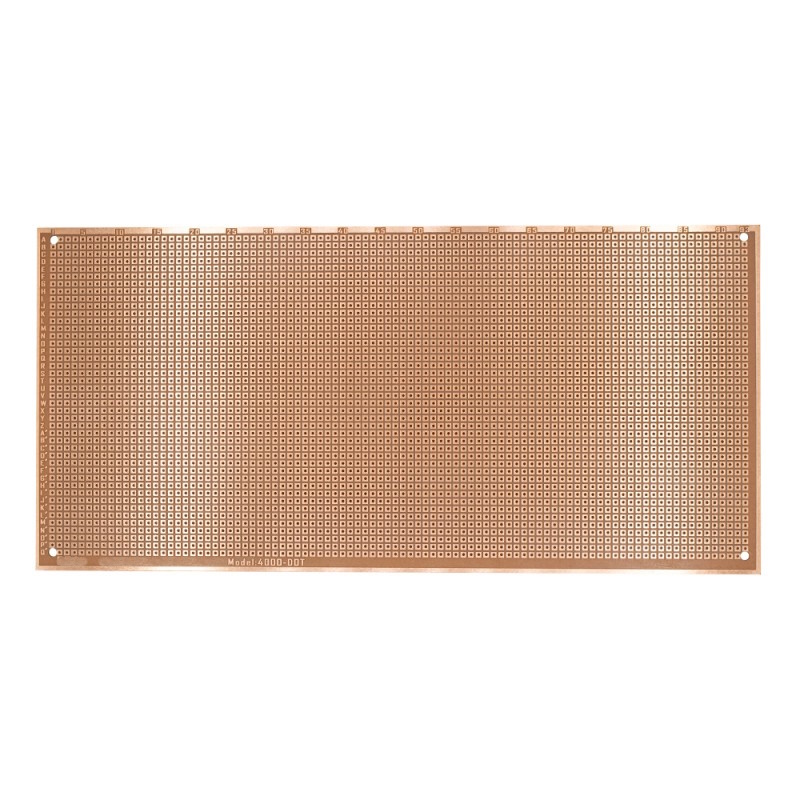

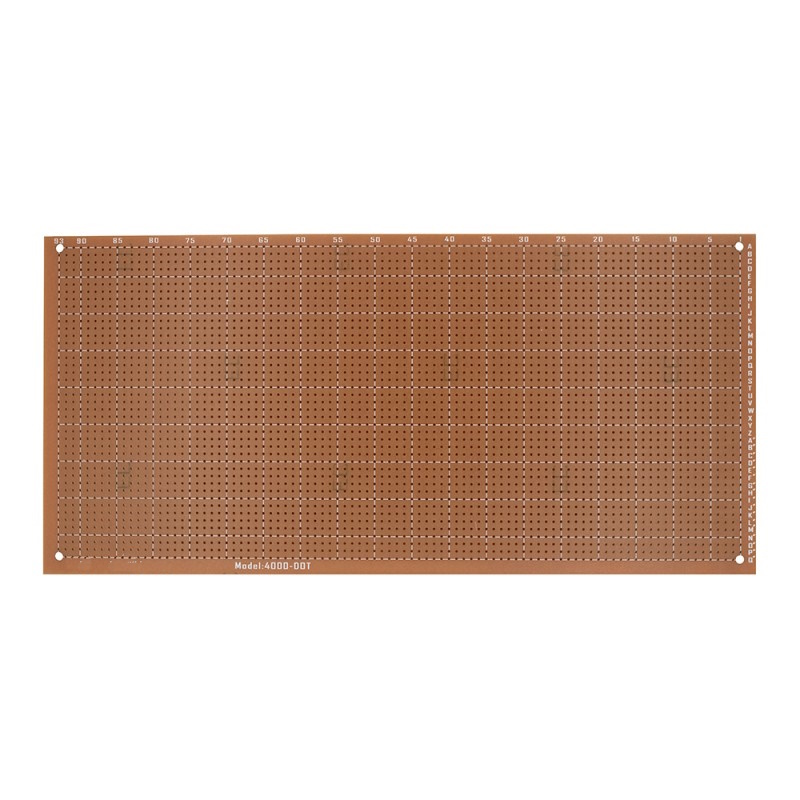

برد سوراخ‌دار 4000 نقطه مدل 4000-DOT یکی از بزرگ‌ترین و کارآمدترین بردهای نمونه‌سازی است که برای مونتاژ و تست مدارهای پیچیده یا چندبخشی طراحی شده است. این برد از جنس فایبر مقاوم ساخته شده و سطح آن با لایه‌ای از مس پوشیده شده تا انتقال جریان الکتریکی با رسانایی بالا انجام شود. طراحی شبکه‌ای دقیق با 43×93 نقطه (مجموعاً 4000 نقطه) امکان لحیم‌کاری آسان و تمیز قطعات DIP و سایر المان‌های الکترونیکی را فراهم می‌کند. ضخامت مناسب برد باعث افزایش استحکام مکانیکی و جلوگیری از تاب برداشتن در زمان حرارت لحیم‌کاری می‌شود. ابعاد بزرگ آن فضای کافی برای پیاده‌سازی مدارهای چندمرحله‌ای یا ماژول‌های مختلف را در اختیار کاربر قرار می‌دهد. این محصول گزینه‌ای عالی برای مهندسان، دانشجویان و علاقه‌مندان به طراحی مدار است.

 مشخصات:

• نوع فیبر: استخوانی یک رو
• تعداد سوراخهای فیبر: 4000 نقطه (93×43)
• طول فیبر: 245 میلی متر
• عرض فیبر: 118 میلی متر
• ضخامت: 1.6 میلی متر

کاربردها:

• ساخت نمونه‌های اولیه مدارات الکترونیکی
• لحیم‌کاری و مونتاژ قطعات DIP
• آزمایش و توسعه پروژه‌های آموزشی
• پروتوتایپ‌برد برای تست سریع مدار
• ساخت ماژول‌ها و مدارهای سفارشی
• کاربرد در کارگاه‌ها و مراکز تحقیقاتی
