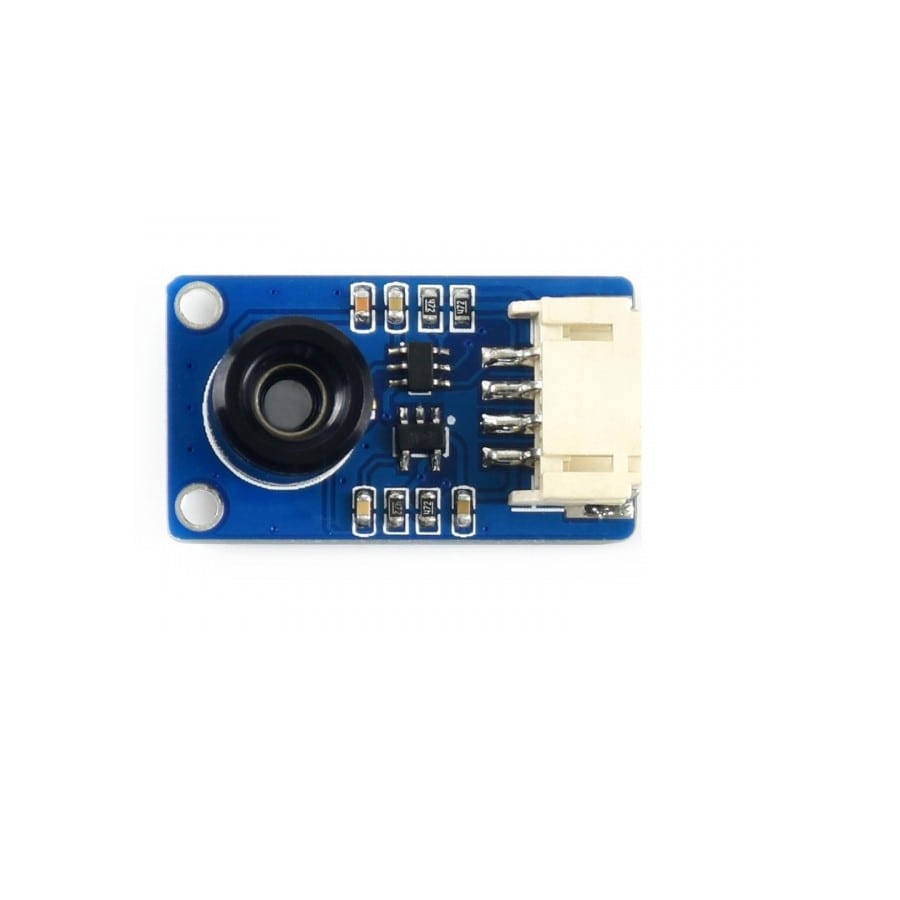

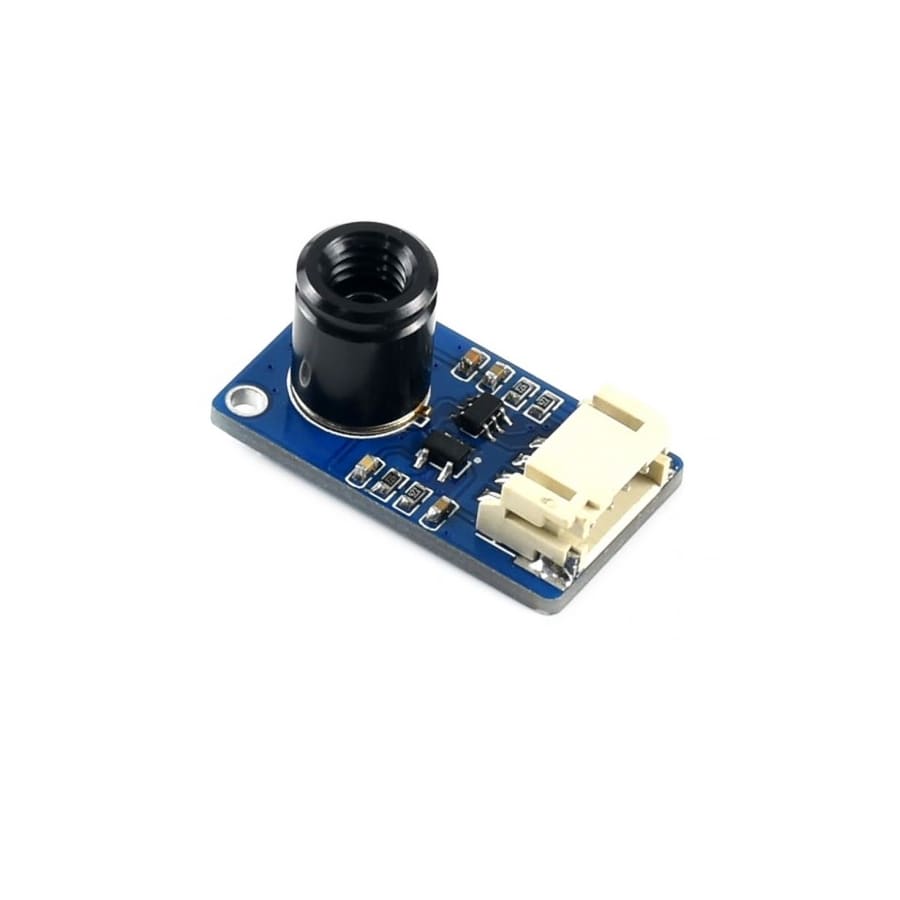

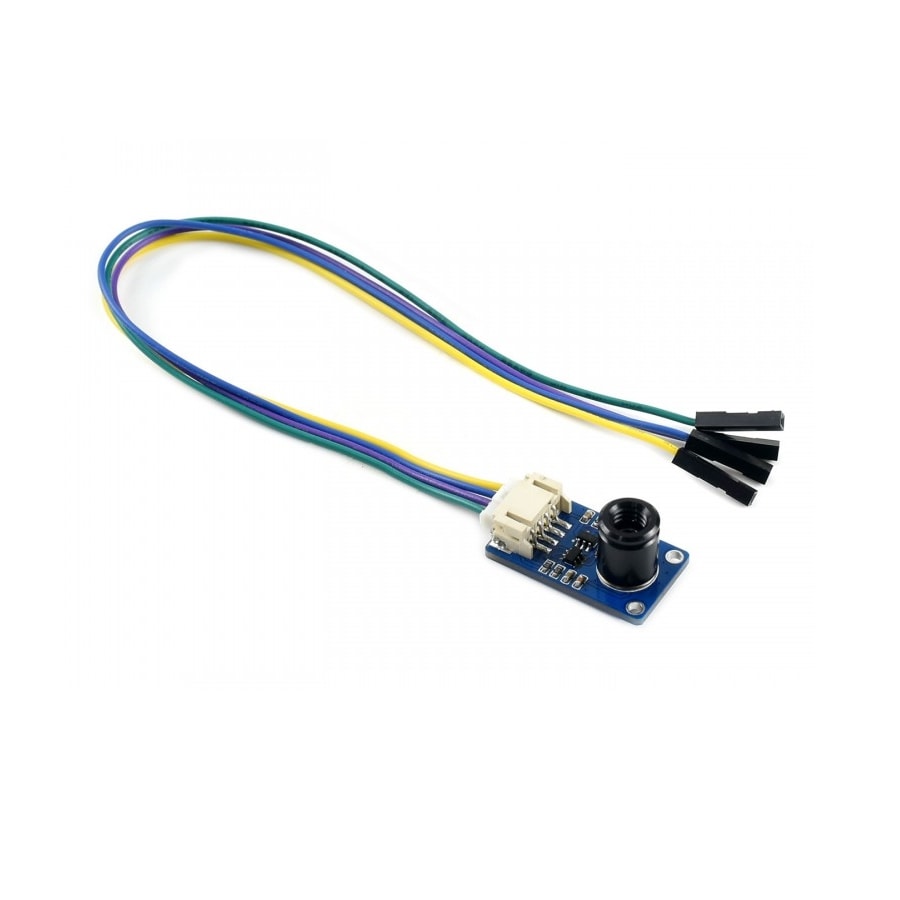

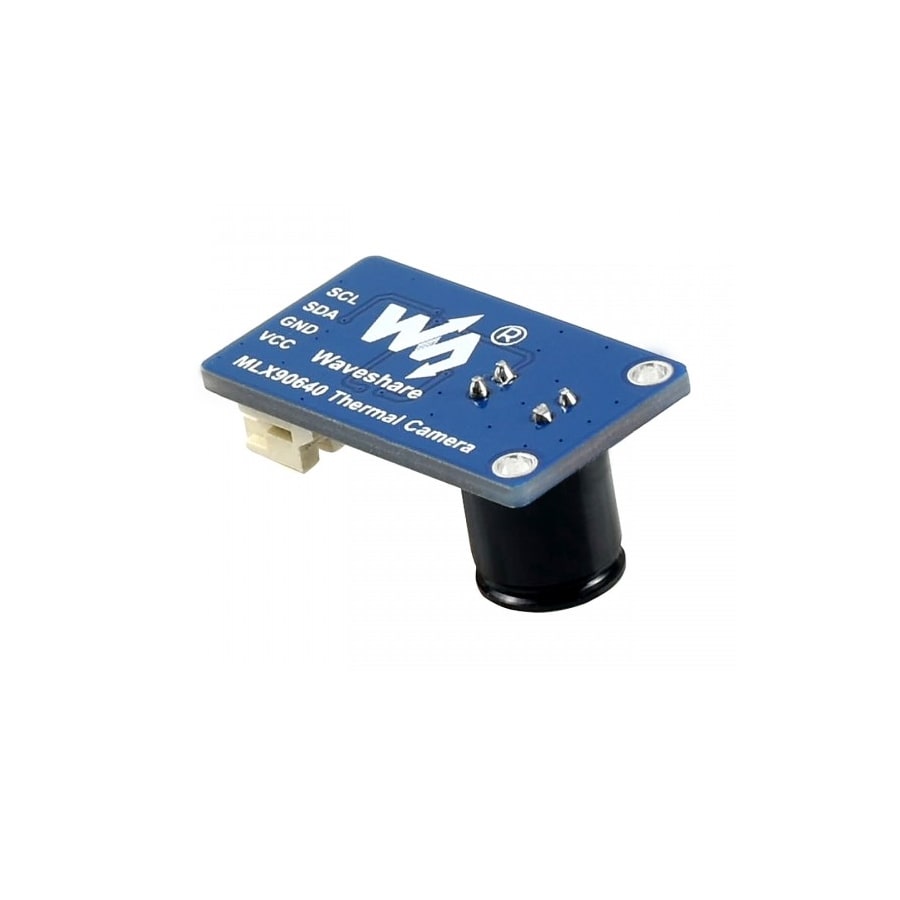

ماژول دوربین حرارتی تصویربرداری با آرایه IR مدل MLX90640-D55

معرفی:

دوربین حرارتی MLX90640، با سایز تصویر 32×24 پیکسل و زاویه دید °55، دوربین تصویربرداری حرارتی با آرایه IR و رابط I2C برای ارتباط است. این ماژول با ولتاژ‌های 3.3V/5V سازگار بوده و پلتفرم‌های رزبری‌پای، آردوینو (ESP32) و STM32 و.. را پیشتیبانی می‌کند. با استفاده از آرایه سنسور حرارتی ماودن قرمز دور، این ماژول می‌تواند توزیع IR اشیاء را در زاویه دید تشخیص داده و داده‌ها را با انجام محاسبات به دمای سطح تبدیل نماید. در نتیجه این ماژول می‌تواند تصویر گرمایی را تولید کند. به دلیل فرم کوچک، این ماژول را می‌توان ‌به راحتی در برنامه‌های مختلف کنترل صنعتی یا هوشمند استفاده کرد.

مشخصات:

• ولتاژ کاری: 3.3V/5V
• جریان مصرفی: ＜23mA
• رابط تبادل داده: I2C (آدرس 0x33)
• زاویه دید (افقی×عمودی): زوایه دید °55×°35 (زوایه دید محدود, مناسب برای کاربردهای برد بلند)
• دمای محیط کاری: -40～85 درجه سانتی گراد
• محدوه دمایی اشیاء: -40～300 درجه سانتی گراد
• رزولوشن: ±1 درجه سانتی گراد
• نرخ به روز رسانی: 0.5~64 هرتز (قابل برنامه ریزی)
• ابعاد: 28×16میلی متر

ویژگیها:

• بهره گیری از MLX90640  بعنوان آرایه سنسوری گرمایی مادون قرمز دور
• ارتباط از طریق رابط I2C، قابل تنظیم برای حالت سریع (تا نرخ داده 1MHz)
• معیار NETD با با نرخ به روز رسانی 0.1K RMS @1Hz
• مبدل ولتاژ بر روی برد، سازگار با ولتاژ کاری 3.3V/5V
• به همراه منابع توسعه و راهنمای استفاده (سورس کدها برای رزبری پای/آردوینو(ESP32) و STM32)

کاربردها:

• اندازه گیری درجه حرارت بدون تماس با دقت بالا
• دستگاههای تصویربرداری حرارتی IR، دماسنج‌های IR
• خانه هوشمند، ساختمان هوشمند، روشنایی هوشمند
• کنترل درجه حرارت صنعتی، نظارت بر امنیت، تشخیص نفوذ و حرکت
