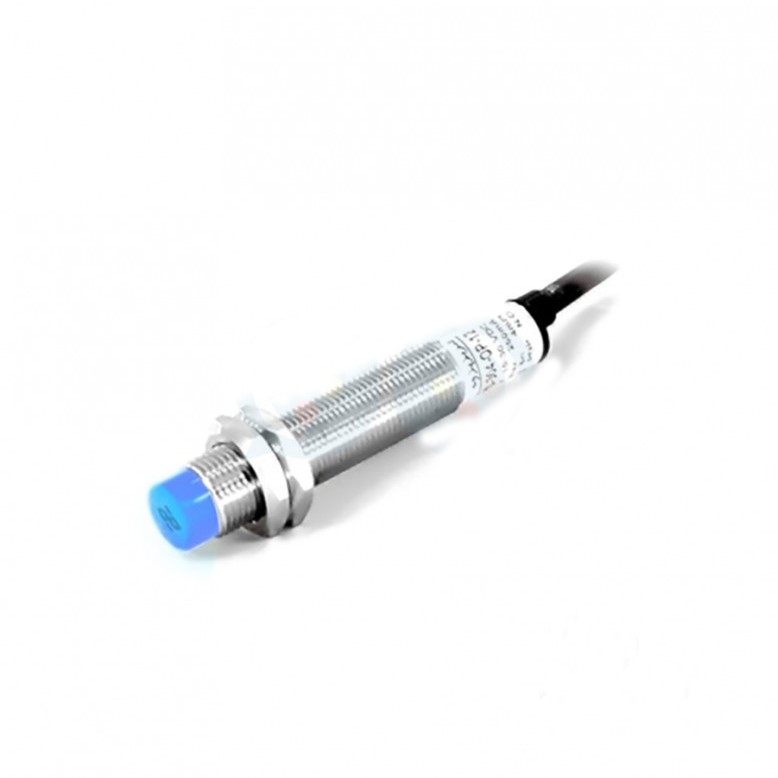

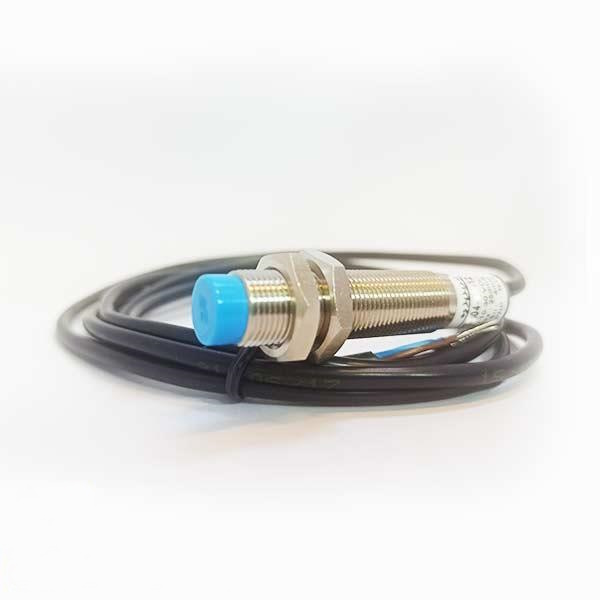

سنسور القایی کد IPS-304-OP-12

معرفی:

سنسورهای القایی برند تبریز پژوه از برندهای با کیفیت سنسور هستند که در مدل‌های مختلف تولید شده‌اند. از این سنسورها برای تشخیص اجسام فلزی در فاصله معین استفاده می‌شود. سنسورهای القایی در صنایع زیادی کاربرد دارند نظیر صنعت پزشکی، خودروسازی، صنعت غذا، بسته بندی، تزریق پلاستیک، صنعت برق و بسیاری دیگر. این سنسورها بدون نیاز به تماس فیزیکی قادر به تشخیص اجسام فلزی هستند و دقت و مقاومت بالایی دارند. در ادامه مشخصات سنسور القایی تبریز پژوه مدل IPS-304-OP-12 را به طور کامل بررسی خواهیم کرد.

سنسور القایی تبریز پژوه مدل IPS-304-OP-12 یک سنسور 3 سیمه DC با خروجی PNP NO است. در خروجی‌های PNP ولتاژ از تغذیه مثبت به خروجی اعمال می‌شود و در خروجی NO یا نرمال باز نیز با ورود شئ به ناحیه اندازه‌گیری، سنسور یک سیگنال ON در خروجی تولید می‌کند. در سنسورهای سه سیمه، دو سیم برای منبع تغذیه و یک سیم برای خروجی سیگنال استفاده می‌شود. سیم قهوه‌ای به مثبت منبع تغذیه و سیم آبی نیز به منفی منبع تغذیه متصل می‌شود.

سنسور القایی غیر شیلد IPS-304-OP-12 از نوع Unshielded یا (non Flush) می باشد. این نوع سنسورهای القایی از نوع سربلند هستند. یعنی قسمت حساس سنسور، خارج از پوسته فلزی قرار می‌گیرد و زمانی خروجی سنسور فعال می شود که قطعه فلزی در مجاورت و یا روبروی سنسور قرار گیرد. از مهمترین مزایای این نوع سنسورها فاصله تشخیص بالاتر می باشد و از معایب این نوع سنسورها به دقت، فرکانس سوییچینگ و عمر مکانیکی کمتر آنها می توان اشاره کرد.

مشخصات:

• IPS-304-OP-12

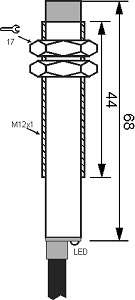

• نوع بدنه: M12X1Ni PLATED Brass
• تعداد سیم: 3
• فاصله نامی: 4 میلی متر
• قطر سنسور: 12 میلی متر
• محدوده دمای کار: 20- تا 60+ درجه سانتی گراد
• کلاس حفاظتی: IP 67
• نحوه اتصال: CABLE 3X0.25 – 1.5m
• نوع طبقه خروجی: PNP TRANSISTOR
• عملکرد خروجی: NO
• محدوده ولتاژ: 30-10 ولت DC
• حداکثر جریان خروجی: 250 میلی آمپر
• حداکثر فرکانس خروجی: 1500 هرتز
• دارای نمایشگر LED
• حداکثر افت ولتاژ: 2 ولت
• حداکثر جریان نشتی یا مصرفی: 15 میلی آمپر
• حداکثر فشار کاری: 3 بار
• حالت نصب: non flush (unshielded)
• حفاظت ولتاژ اضافه
• حفاظت ولتاژ معکوس
• حفاظت اتصال کوتاه بار
