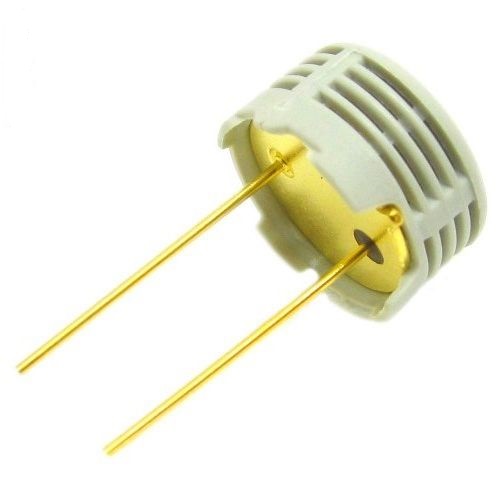

سنسور رطوبت خازنی مدل HS1101

معرفی:

سنسور رطوبت خازنی HS1101 بر اساس تغییر ظرفیت خازن عمل می کند. یعنی با تغییر رطوبت محیط اطراف سنسور، ظرفیت خازنی سنسور تغییر کرده و از این طریق میتوان مقدار رطوبت را اندازه گیری نمود.
مدارات پیشنهادی برای راه اندازی سنسور HS1101 در دیتاشیت محصول ذکر شده است.

سنسور رطوبت HS1101 یک سنسور رطوبت کاپاسیتیو (Capacitive Humidity Sensor) است که برای اندازه‌گیری رطوبت در محیط‌ها استفاده می‌شود. این سنسور به ویژه در برنامه‌هایی که نیاز به اندازه‌گیری دقیق رطوبت هوا دارند، مورد استفاده قرار می‌گیرد. تا حدی ساده و با قیمت مناسب است و می‌تواند در انواع دستگاه‌ها و سیستم‌های مختلف به کار رود.

ویژگیها:

1. اندازه‌گیری رطوبت: HS1101 توانایی اندازه‌گیری رطوبت در محدوده‌های مختلف را داراست. این اندازه‌گیری بر اساس تغییرات ظرفیت خازنی در سنسور به عنوان نماینده رطوبت صورت می‌گیرد.
2. دقت مناسب: این سنسور معمولاً دقت مناسبی در اندازه‌گیری رطوبت ارائه می‌دهد.
3. خروجی آنالوگ: HS1101 خروجی آنالوگ دارد که به عنوان ولتاژ متناسب با میزان رطوبت تغذیه می‌شود. برای خواندن این ولتاژ می‌توان از مبدل آنالوگ به دیجیتال (ADC) استفاده کرد.
4. کم‌ترین نیاز به مراقبت: این سنسور کمترین نیاز به مراقبت دارد و در محیط‌های معمولاً ایمن از آلاینده‌ها عمل می‌کند.

کابردها:

1. کنترل محیط: در سیستم‌های اتوماسیون محیط و HVAC (گرمایش، تهویه و تهویه مصنوعی) برای کنترل و تنظیم میزان رطوبت هوا.
2. زراعت و کشاورزی: در کشاورزی و گلخانه‌داری برای کنترل رطوبت و رشد گیاهان.
3. صنایع غذایی: در صنایع غذایی برای کنترل و نظارت بر فرآیندهای تولید و نگهداری مواد غذایی.
4. طراحی سیستم‌های تشخیص و پیش‌بینی آب و هوا: در سیستم‌های پیش‌بینی و تشخیص شرایط آب و هوایی.
5. اندازه‌گیری رطوبت خاک: در کشاورزی و زراعت برای اندازه‌گیری رطوبت خاک.
6. صنایع الکترونیکی: در دستگاه‌ها و تجهیزات الکترونیکی برای کنترل میزان رطوبت و جلوگیری از آسیب به قطعات الکترونیکی

مشخصات:

• HS1101 سنسور رطوبت
• ولتاژ کاری: 5 تا 10 ولت
• محدوده اندازه گیری رطوبت: 1 تا 99 درصد RH
• دمای عملکرد: 40- تا 100+ درجه سانتیگراد
• نوع خروجی: آنالوگ
• زمان پاسخگویی سنسور: 5 ثانیه

دیتاشیت
