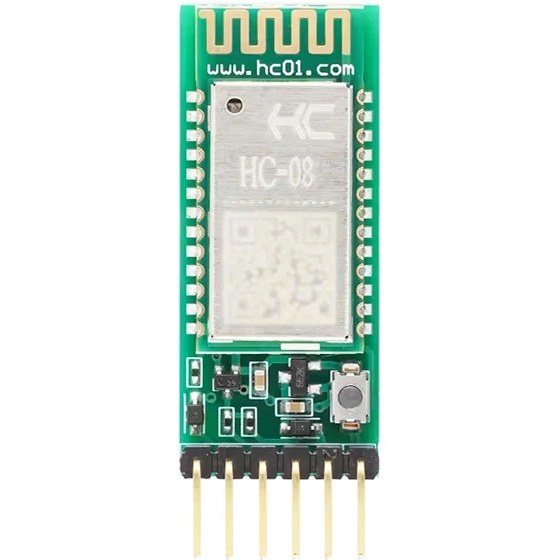

ماژول بلوتوث سریال مدل HC-08

معرفی:

ماژول HC-08 یکی دیگر از ماژول های بلوتوث بوده و از نسل چهارم بلوتوث پشتیبانی می کند. می‎توان در پروژه هایی که توسط میکروکنترلر اطلاعات بصورت بلوتوث ارسال شوند از این ماژول استفاده کرد. نحوه راه اندازی ماژول بسیار ساده بوده و از طریق پروتکل سریال به میکروکنترلر متصل می‎گردد.

اطلاعات مختلف در این ماژول مانند تغییر نام، تغییر بادریت، تغییر پسورد pair و… از طریق ارسال ATcommand قابل تغییر است. برای تبادل اطلاعات بی سیم در فواصل کوتاه مناسب است. می توان با آن به کامپیوتر یا تبلت ، ، تلفن همراه و یا بین دو ماژول ارتباط برقرار کرد.

مشخصات:

• ولتاژ: 3.3 ولت
• فرکانس: 2.4GHz
• کارکرد: در دو حالت master & slave
• نوع ارتباط با میکروکنترلر: UART
• بادریت های مورد پوشش: 9600,19200, 38400,57600,115200,230400,460800
• نوع ارتباط بلوتوث: SPP serial protocol
• تعداد پایه ها: 34 پایه
• ورژن بلوتوث: 4

کاربردها:

• ریموت کنترل و مانیتورینگ
• هوشمند سازی ساختمان ها
• دستگاه های دیاگ خودرو بی سیم
• موس و کی برد بی سیم
• سیستم های آلارم و امنیت
• انتقال اطلاعات در سیستم ها
• جایگزین کابل سریال
• رباتیک
• وسایل هوشمند، کنترل صنعتی
• تجهیزات بازرسی
• کنسول های بازی بی سیم (joystick)
• پرینترهای بلوتوثی
• سیستم بی سیم نمایش،کنترل و افکت دهی LED

Introduction:

TXD: serial transmit, 3.3V TTL level.
RXD: serial receiver, 3.3V TTL level.
CTS: serial flow control, is not supported.
RTS: serial flow control, is not supported.
DC: simulation, burning clock pin.
DD: simulation, data burning feet.
RST: reset pin module requires low level of not less than 5ms reset.
VCC: module power foot, requiring DC 3.3V power supply current is not less than 100mA.
GND: module common ground.
LED: LEDs module output pin, high output, series resistor connected LED.
Slave bright one second every two seconds. Once connected, LED lit.
KEY:. Input pin, internal pulldown This foot high, clear the record for the host address from the machine.
PIO: extended functionality for setting the module master-slave mode, the default internal pull-up resistor from the machine; external 1K pull-down resistor connected to ground, as the host. Currently only supports 9600bps communication, does not support the AT commands. Host, when pass-through traffic from the machine, there must be a certain time interval between packets. For example, the packet length is 500 bytes, then the transmission time interval between packets can be set to no less than 600ms. Otherwise, you may lose data.
