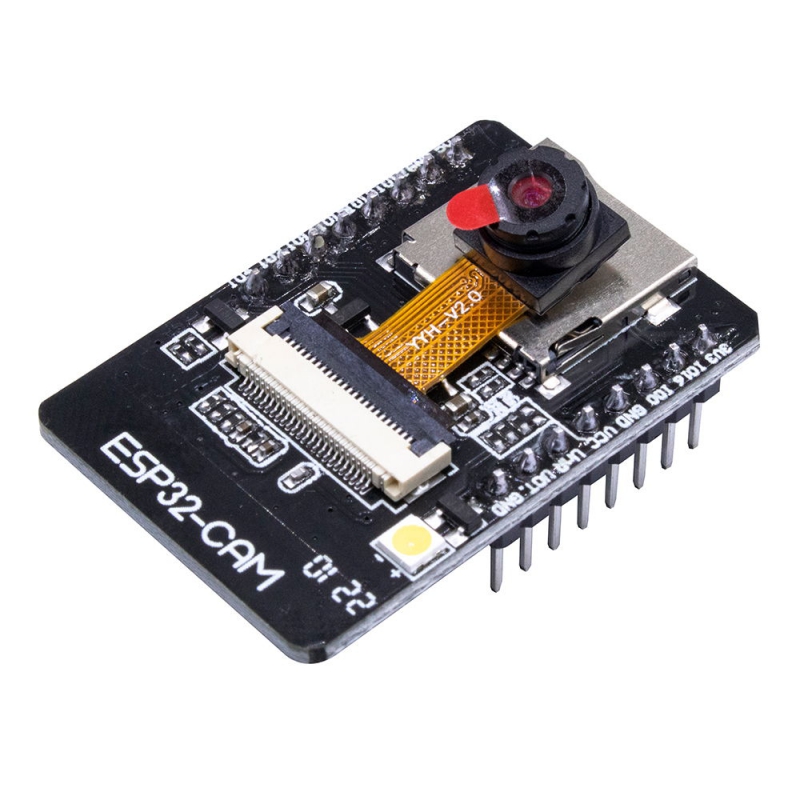

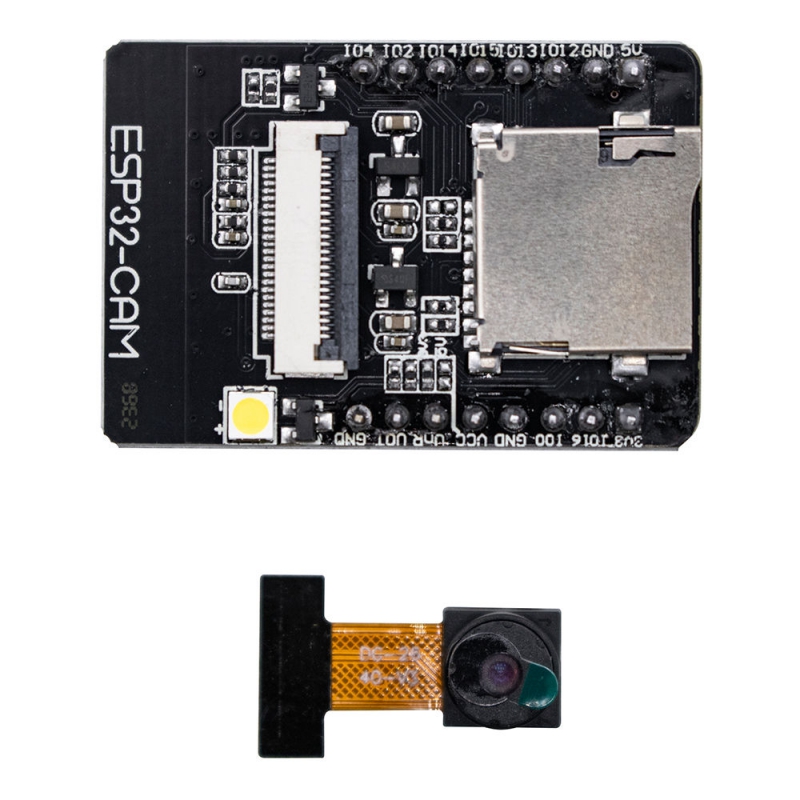

ماژول وای فای و بلوتوث مدل ESP32-CAM با دوربین 2 مگاپیکسل RHYX-M21

معرفی:

ماژول ESP32-CAM از تولیدات شرکت espressif می باشد. در این ماژول از یک ماژول ESP32 که قابلیت برقراری ارتباط از طریق وای فای و بلوتوث را دارد و یک دوربین 2 مگاپیکسلی استفاده شده است. این ماژول با ابعاد کم و مصرف توان پایین با پروتکل های ارتباطی رایج مثل وای فای بهترین گزینه برای استفاده در پروژه های اینترنت اشیا می باشد. در پروژه هایی که نیاز به استفاده از یک دوربین کم حجم با توان مصرفی پایین باشد این ماژول به عنوان اولین گزینه می باشد. چیپ وای فای موجود بر روی ماژول از یک میکروکنترلر دو هسته با حداکثر کلاک 240MHz با توان پایین بهره می برد. پشتیبانی از کارت TF، پشتیبانی از چندین حالت Sleep و استفاده از تکنولوژی smart config از جمله ویژگی های این ماژول می باشد.

توجه: پس از آپلود کد و استفاده از ماژول USB را قطع و از منبع تغذیه خارجی استفاده نمایید. (GND مشترک)

Introduction:

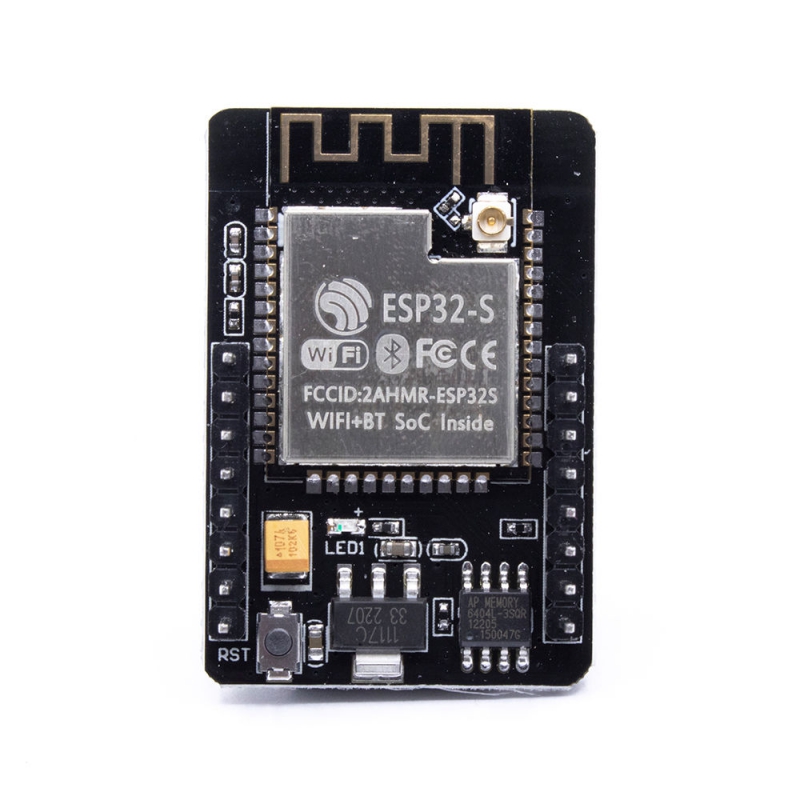

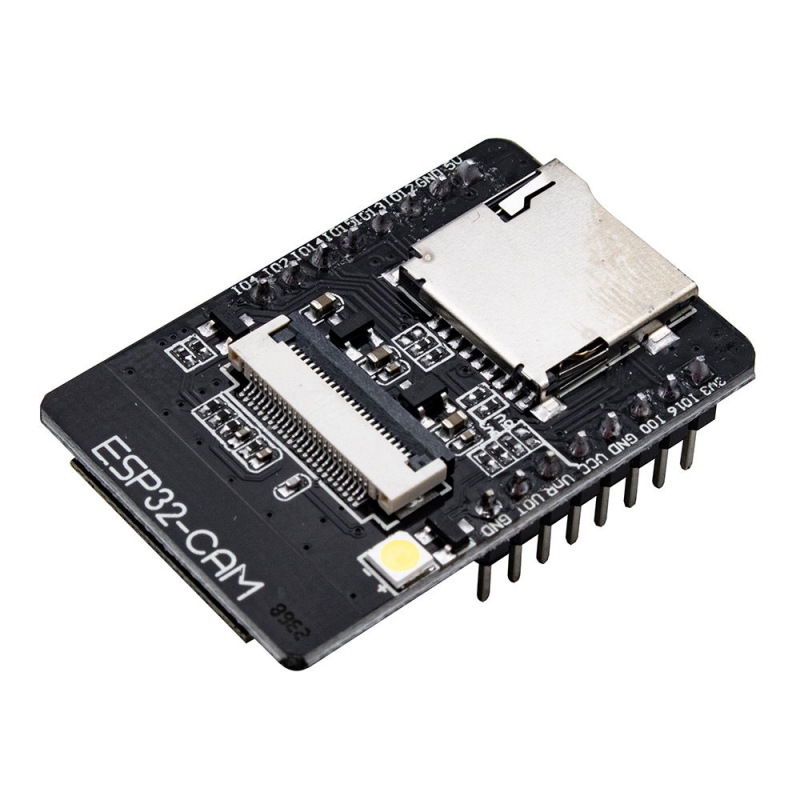

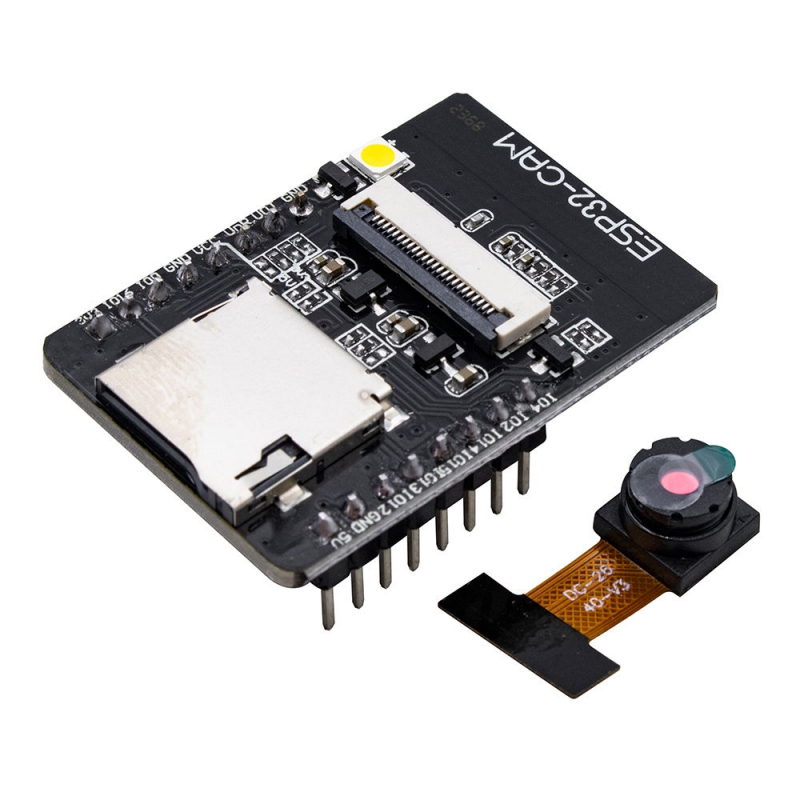

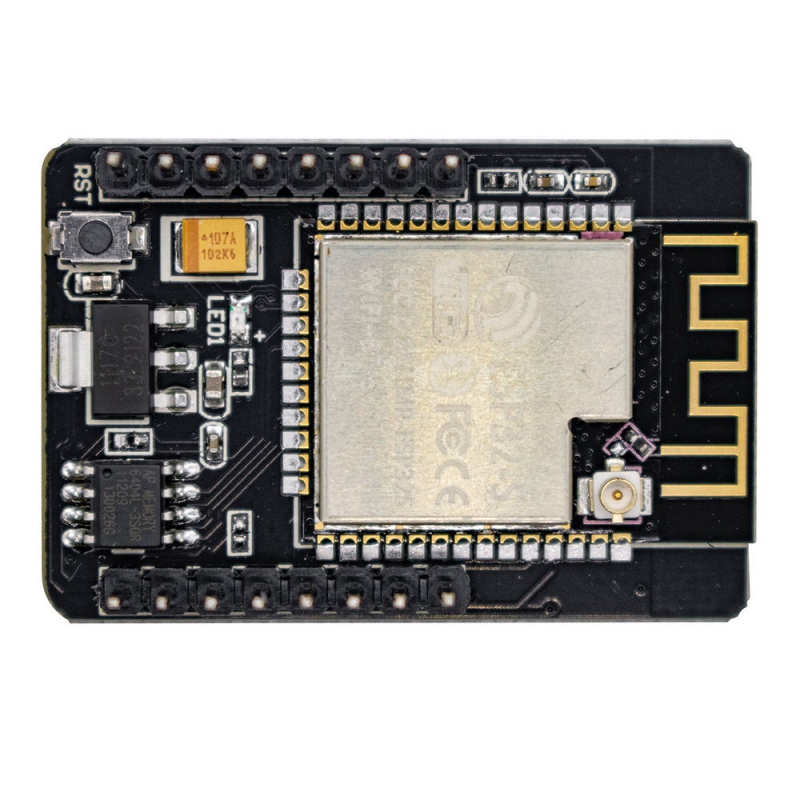

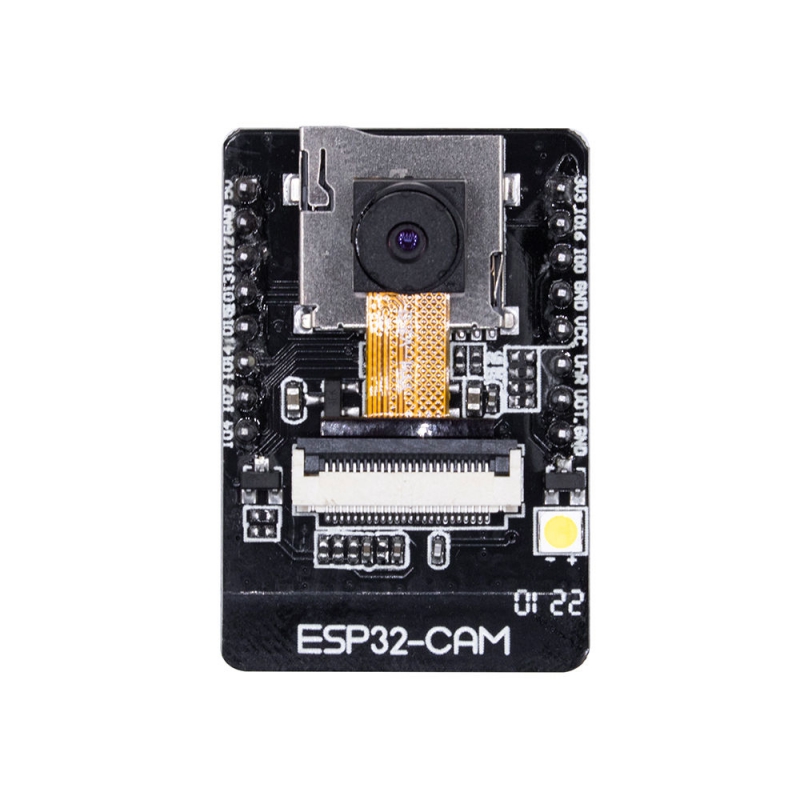

The ESP32-CAM is a very small camera module with the ESP32-S chip that costs low. Besides the camera and several GPIOs to connect peripherals, it also features a microSD card slot that can be useful to store images taken with the camera or to store files to serve to clients. This development board is an ESP32 based board with WiFi and Bluetooth and has a built-in camera. In addition, the board also has a micro SD card connection. Please ensure that the module input power is at least 5V 2A, otherwise, the image will unstable.

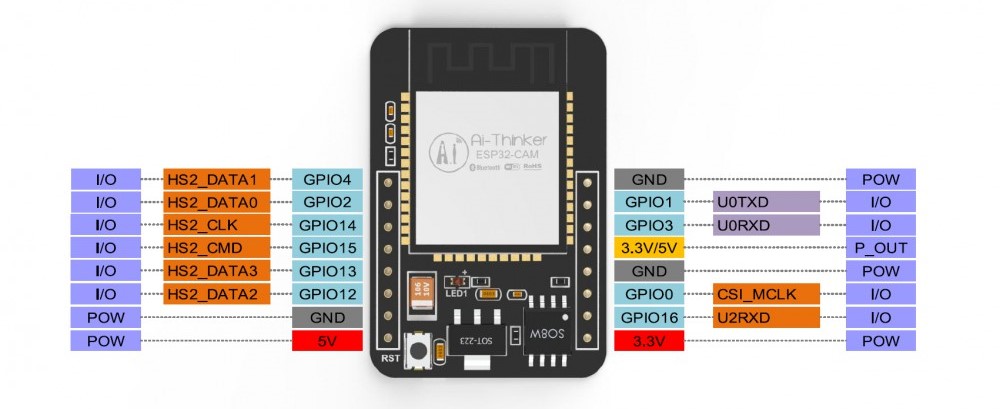

ESP32 GPIO32 pin controls camera power. When the camera is working, please pull GPIO32 low.
Since IO0 is connected to the camera XCLK, please leave IO0 floating when using it. Do not connect high and low levels.
The factory has the default firmware, no additional download is available. Please handle it carefully if you need to re-burn other firmware.

Specification:

Module model: ESP32-CAM

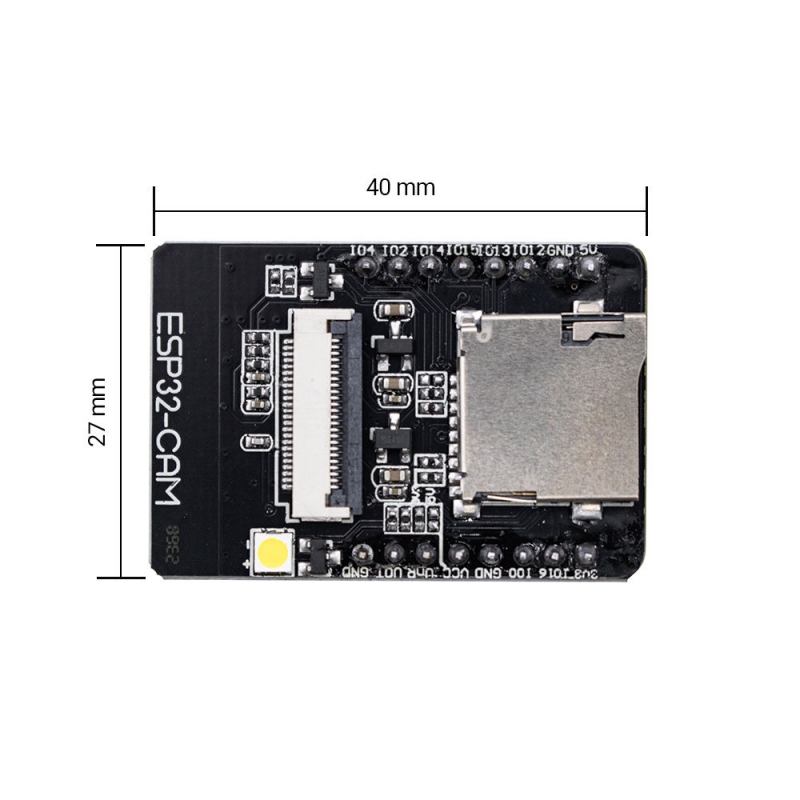

size: 27*40.5*4.5 (士0.2) mm (including headers, without camera)
SPI Flash: Default 32Mbit
RAM: Internal 520KB+ external 4MPSRAM
Bluetooth: Bluetooth 4.2 BR/EDR and BLE standards
Wi-Fi: 802.11 b/g/n/e/i
Support interface: UART、SPI、12C、PWM
Support TF card: Maximum support
IO port: 9
Serial port rate: Default 115200 bps
Spectrum range: 2412 -2484MHz
Antenna form: Onboard PCB antenna, gain 2dBi
Transmit power:802.1 lb: 17 ± 2 dBm (@I !Mbps), 802. l lg: 14 ± 2 dBm (@54Mbps), 802. l ln: 1 community 2 dBm (@MCS7)
Receiving sensitivity: CCK, 1 Mbps : -90dBm, CCK 11 Mbps: -85dBm, 6 Mbps (1/2 BPSK): -88dBm, 54 Mbps (3/4 64-QAM): – 70dBm, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
Power consumption: Turn off the flash 1801nA@5V
Turn on the flash and adjust the brightness to a maximum of 310mA@5V
Deep-sleep: The lowest power consumption can reach 61nA@5V
Modern-sleep: up to 20mA@5V
Light-sleep can reach 6.71nA@5V
safety: WP NWP A2/WP A2-Enterprise/WPS
Power supply range: 5V
Operating temperature: -20·c – 8s·c
Storage environment: -40·c – 90·c , < 90¾RH
