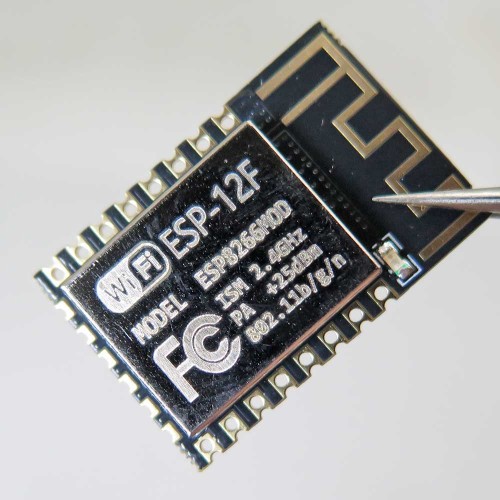

ماژول وای فای ESP8266 مدل ESP-12F

معرفی:

ماژول ESP-12F دارای چیپ وای فای ESP8266 است که از طریق این ماژول می‌توان به اینترنت از طریق کامپیوتر و تلفن همراه متصل شد و با دنیا ارتباط برقرار کرد. چیپ ESP8266 به دلیل پردازش بالا، ذخیره سازی اطلاعات و همین طور وجود پایه GPIO که این امکان را فراهم می کند که بتوان با سایر دستگاه‌ها ارتباط برقرار کرد، بسیار پر کاربرد است. همچنین می توان از طریق گوشی های موبایل که از فناوری WiFi پشتیبانی می کنند به این ماژول وصل شد و دستوراتی را به آن ارسال و یا دریافت نمود.

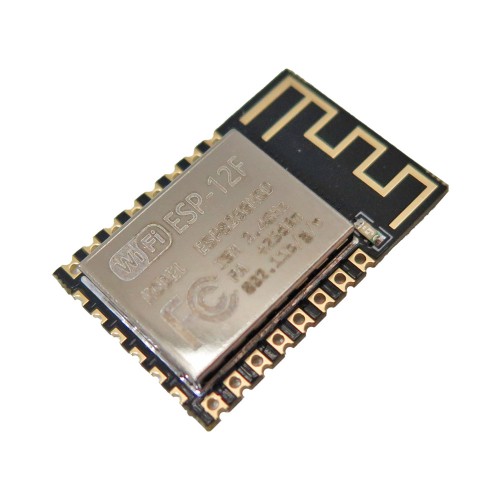

این ماژول یکی از معروف ترین ماژول های wifi است که قیمت پایین تری نسبت به سایر ماژول های ESP دارد. این ماژول شباهت زیادی با ماژول ESP-07 دارد با این تفاوت که قابلیت نصب آنتن خارجی را ندارد و آنتن آن روی PCB نصب شده است.

ماژول وای فای ESP8266-12F با طراحی برد چهار لایه جدید و بهبود در عملکرد آنتن و افزایش برد آنتن دهی بین 30 تا 50 درصد در مقایسه با ESP8266-12E می باشد. حافظه فلش 4 مگابایت است و هم چنین 12F از نظر برنامه و نرم افزار کاملا با نسخه 12E سازگار می باشد. این برد دارای یک پردازنده 32بیتی با کلاک 80 مگاهرتزی بوده و از یک ADC 10 بیتی نیز بهره می‎برد.

نکته: با توجه به چینش پایه ها، این ماژول قابل نصب بر روی بردبرد را ندارد.

مشخصات:

• ولتاژ ورودی: 3 تا 3.6 ولت DC
• دمای کاری: -40 تا +125 درجه سانتی‌گراد
• وزن: 1.72 گرم

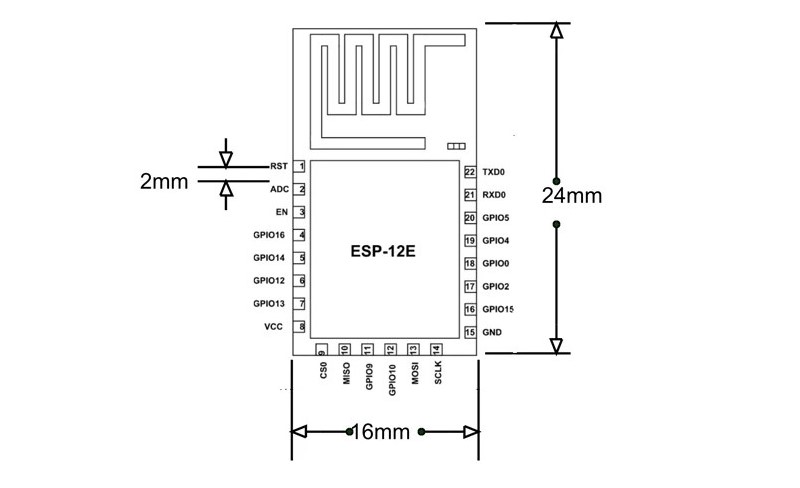

• اندازه: 24x16x3 میلی‌متر
• فرکانس: حداکثر 2484 هرتز
• جریان کاری: 80 میلی‌آمپر
• امپدانس: 50 اهم
• حافظه فلش: 4 مگابایت
• پشتیبانی از استاندارد شبکه: 802.11 b/g/n
• استانداردها: FCC / CE / TELEC
• حالت‌های پشتیبانی‌شده: STA/AP/STA
• پشتیبانی از AT Command
• پشتیبانی از رابط‌های ارتباطی: UART / GPIO
• پشتیبانی از شبکه هوشمند: Smart Link
• پردازنده: 32 بیتی
• سازگاری با آردوینو: راه‌اندازی از طریق برد آردوینو
• سازگاری: سازگار با نسخه 12E

ویژگیها:

وای فای یکپارچه: امکان ارتباط بی‌سیم برای انواع کاربردها از جمله IoT و سیستم‌های کنترل از راه دور.
اندازه جمع و جور: طراحی کوچک برای ادغام آسان در پروژه‌های با فضای محدود.
اتصال‌های گسترده: پشتیبانی از رابط‌های UART، SPI و I2C، با قابلیت‌های PWM و ADC.
سازگاری با IDE آردوینو: ساده‌سازی فرآیند توسعه و برنامه‌نویسی.

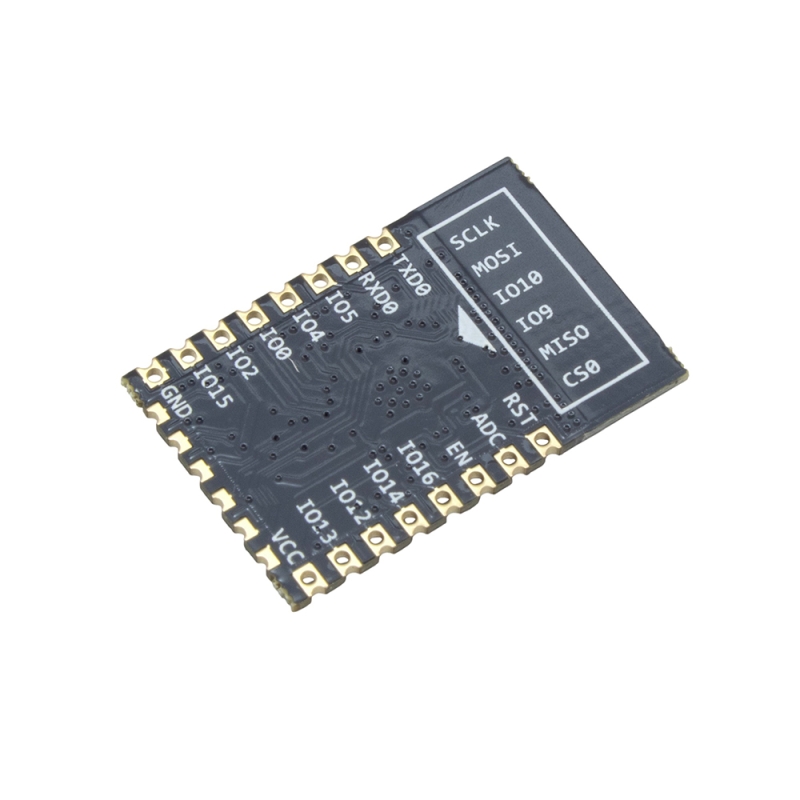

پین‌های GPIO: پین‌های ورودی/خروجی عمومی برای اتصال به سنسورها و عملگرها با قابلیت‌های ورودی/خروجی دیجیتال، ورودی آنالوگ و PWM

دیتاشیت
