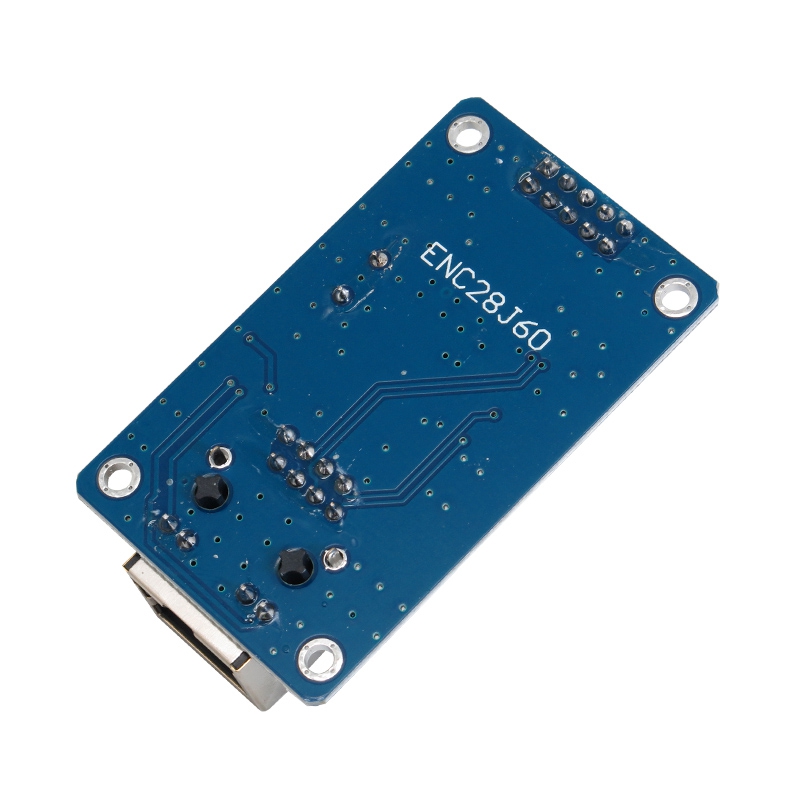

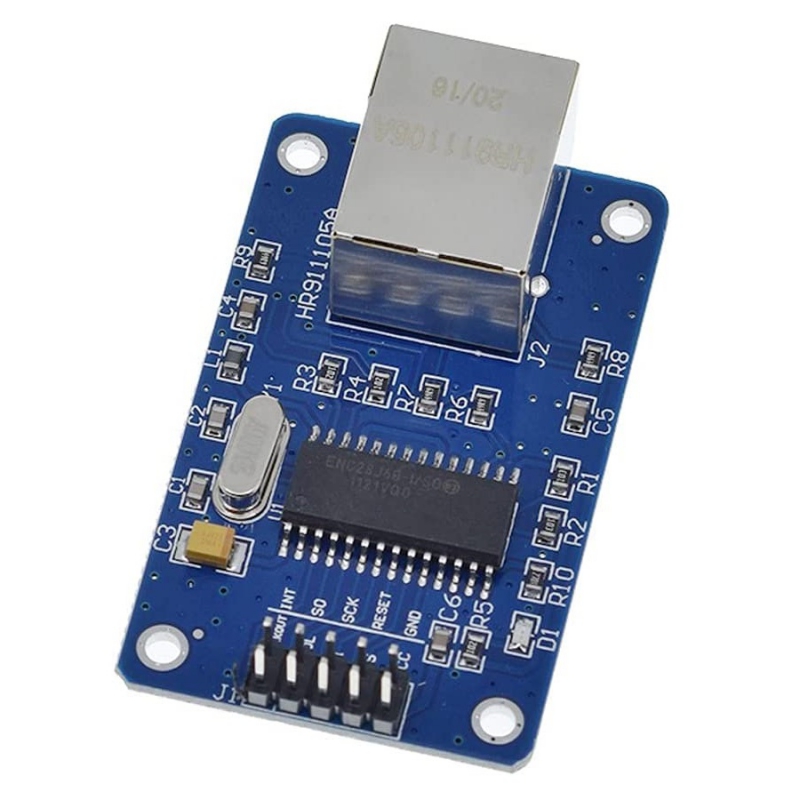

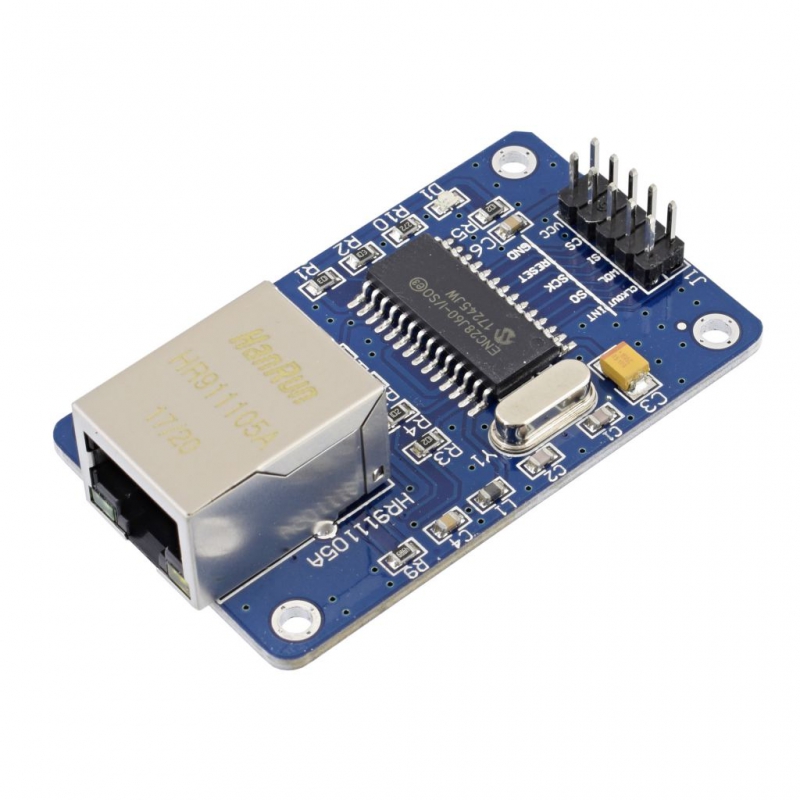

ماژول شبکه مدل ENC28J60

معرفی:

ماژول شبکه ENC28J60 یک ماژول کوچک و کارآمد است که با استفاده از آی‌سی کنترلر اترنت ENC28J60 امکان ارتباط شبکه را از طریق رابط SPI فراهم می‌کند. این ماژول با سرعت 10Mbps ارتباط شبکه را برقرار کرده و مناسب برای بردهای میکروکنترلری مانند آردوینو، AVR، PIC، LPC و STM32 است. این ماژول از پروتکل‌های استاندارد شبکه پشتیبانی می‌کند و برای ایجاد ارتباطات تحت شبکه در پروژه‌های مختلف مناسب است.

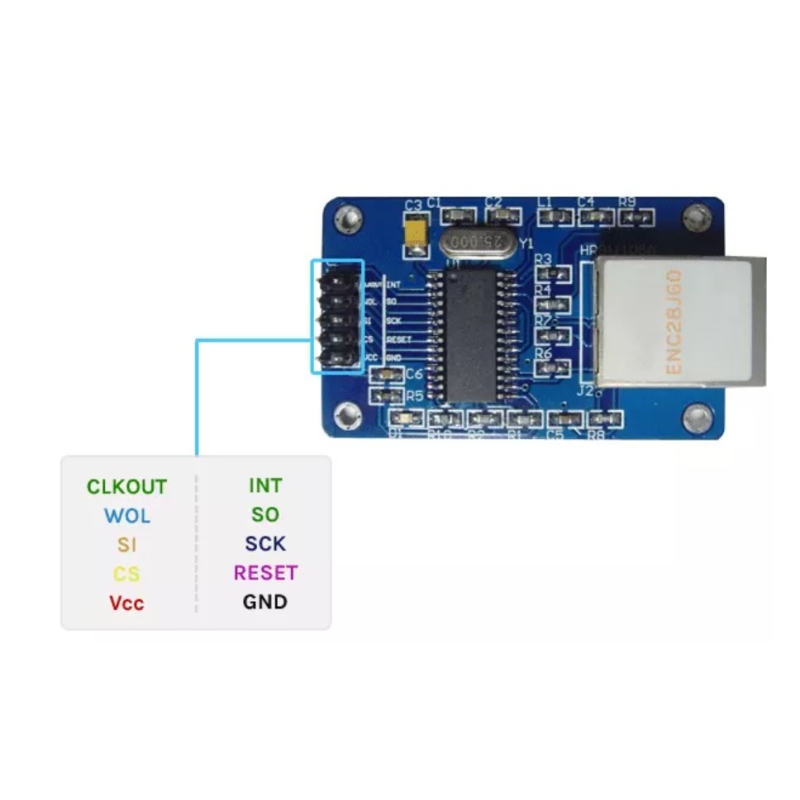

مشخصات:

• ولتاژ کاری: 3.3 ولت (محدوده 3.1 تا 3.6 ولت)
• پروتکل ارتباطی: SPI
• سرعت ارتباط با شبکه: 10Mbps
• کنترلر اترنت: ENC28J60
• سازگاری کامل با استاندارد IEEE 802.3
• دارای حافظه داخلی 8 کیلوبایتی برای ارسال و دریافت بسته‌های داده
• پشتیبانی از تشخیص و تصحیح خودکار قطبیت
• قابلیت کار در حالت‌های Full-Duplex و Half-Duplex
• دارای درگاه Ethernet نوع RJ-45 با فیلتر داخلی برای ارتباط پایدارتر
• کریستال نوسان‌ساز 25MHz
• ورودی‌های 5 ولت مقاوم

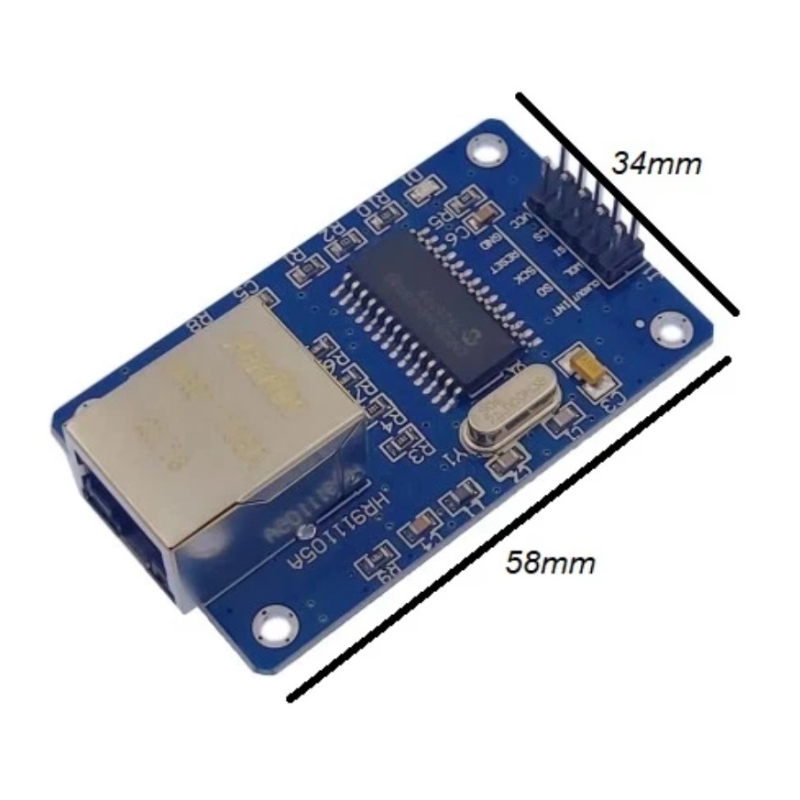

• ابعاد: 50×32 میلی‌متر
• محدوده دمای عملیاتی: -40 تا +85 درجه سانتی‌گراد (صنعتی)، 0 تا +70 درجه سانتی‌گراد (تجاری – فقط مدل SSOP)

کاربردها:

• مانیتورینگ تجهیزات پزشکی و آزمایشگاهی
• ایجاد وب‌سرورهای اینترنتی برای کنترل دستگاه‌ها
• کنترل و مدیریت سیستم‌های برقی و الکترونیکی از طریق اینترنت
• شبکه‌سازی سنسورهای صنعتی و خانگی
• اتصال میکروکنترلرها در فواصل طولانی از طریق شبکه اترنت

دیتاشیت:

ENC28J60 STAND-ALONE ETHERNET CONTROLLER WHIT SPI INTERFACE

ENC28J60

Introduction:

Microchip’s ENC28J60 is a 28-pin, 10BASE-T stand alone Ethernet Controller with on board MAC & PHY, 8 Kbytes of Buffer RAM and an SPI serial interface. With a small foot print package size the ENC28J60 minimizes complexity, board space and cost. Target applications include VoIP, Industrial Automation, Building Automation, Home Control, Security and Instrumentation. General: – IEEE 802.3 compatible Ethernet Controller – Integrated MAC and 10BASE-T PHY – 8 Kbyte Transmit/Receive Packet Dual Port Buffer SRAM – Programmable Automatic Retransmit on Collision – Programmable Padding and CRC Generation – Programmable Automatic Rejection of Erroneous Packets Buffer: – Configurable transmit/receive buffer size – Hardware managed circular receive FIFO – Byte-wide random and sequential access – Internal DMA for fast memory copying – Hardware assisted IP checksum calculation PHY: – Wave shaping output filter – Loopback mode MAC: – Support for Unicast, Multicast and Broadcast packets – Programmable pattern matching of up to 64 bytes within packet at user defined offset – Programmable wake-up on multiple packet formats, including Magic Packet®, Unicast, Multicast, Broadcast, specific packet match or any packet Packaging: – SOIC – SPDIP – SSOP – QFN (6×6 mm)

Specification:

• Six Interrupt Sources and One Interrupt Output Pin
  • 25 MHz Clock Input Requirement
  • Clock Out Pin with Programmable Prescaler
  • Operating Voltage of 3.1V to 3.6V (3.3V typical)
  • 5V Tolerant Inputs
  • Temperature Range: -40°C to +85°C Industrial, 0°C to +70°C Commercial (SSOP only)
  • 28-Pin SPDIP, SSOP, SOIC, QFN Packages
