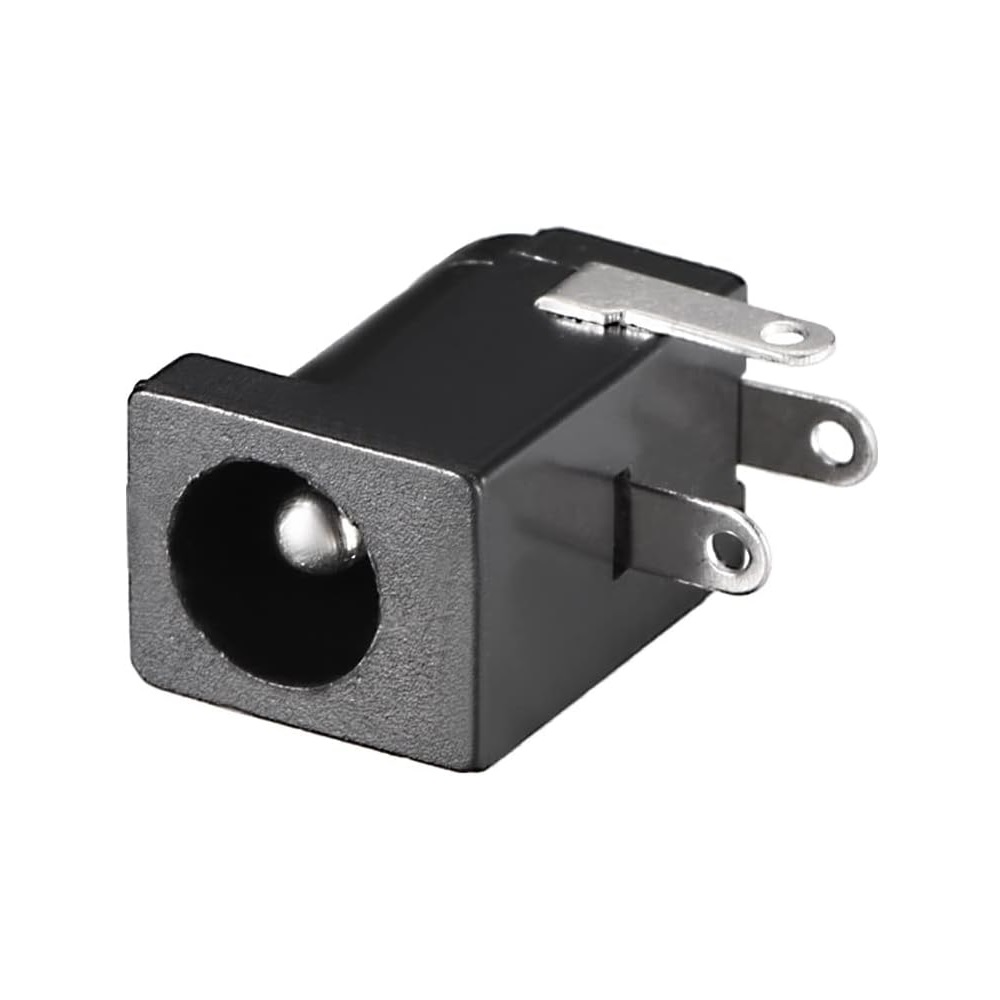

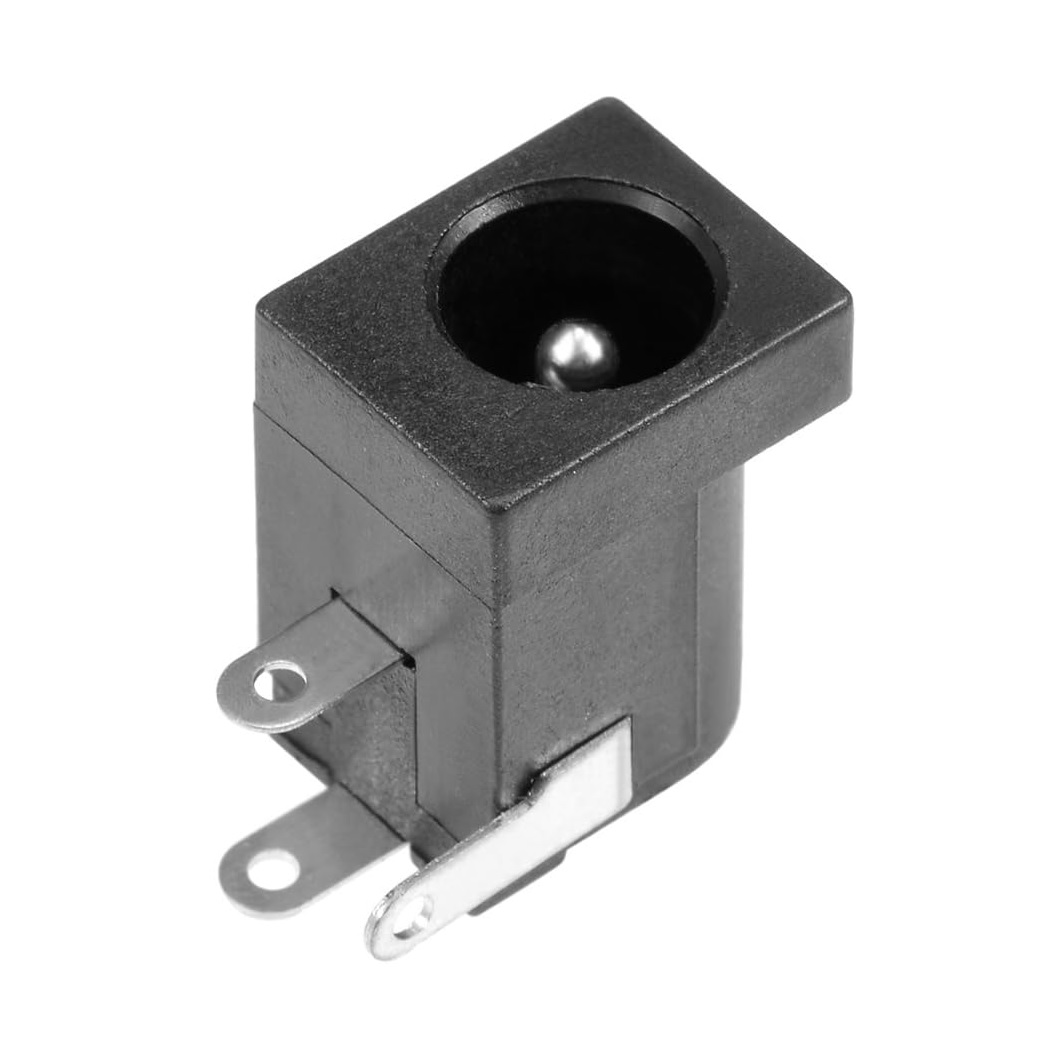

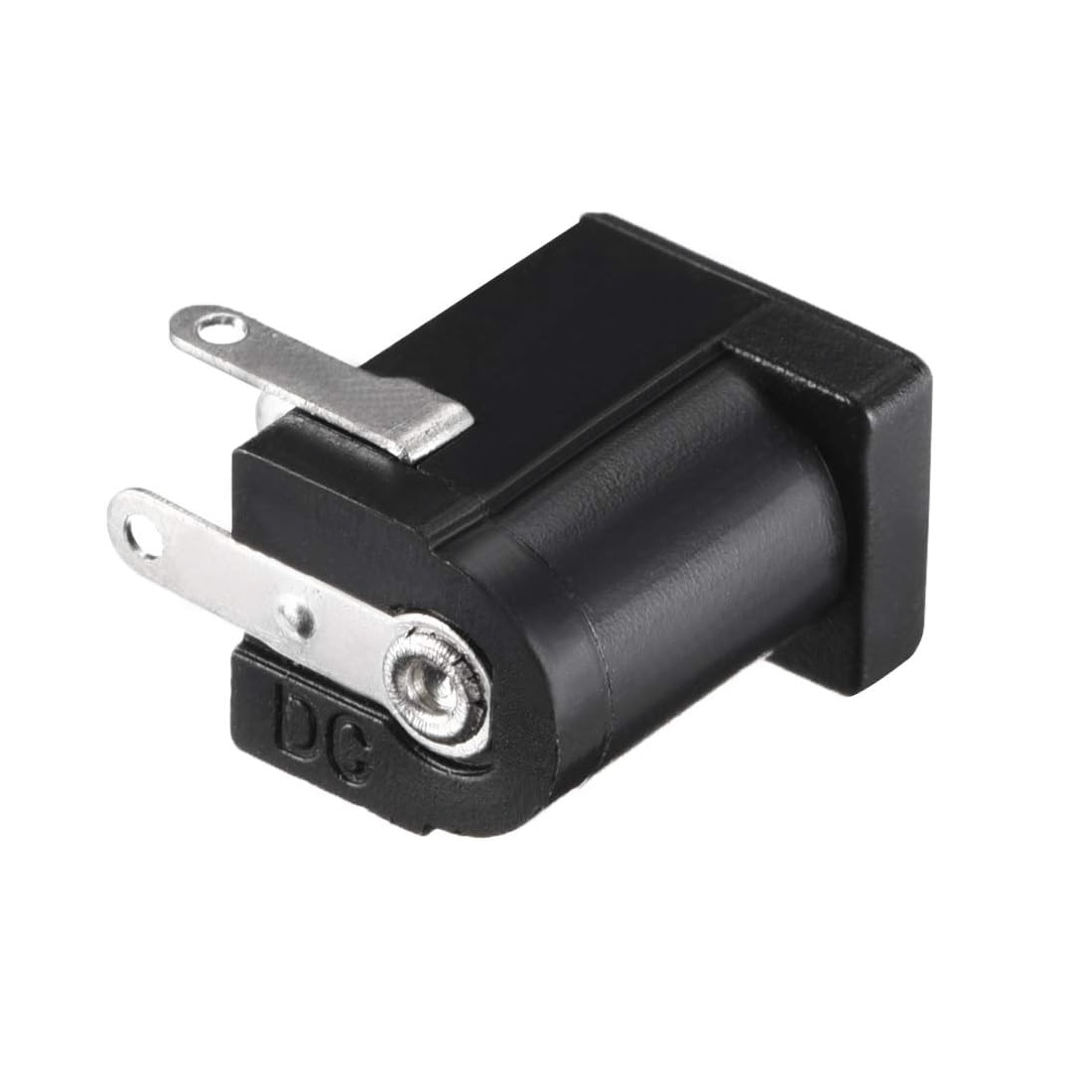

جک آداپتوری مادگی روبردی مدل DC-005T 5.5×2.5

معرفی:

جک پاور مادگی مدل DC-005 (سایز 2.5mm) یک کانکتور تغذیه استاندارد و پرقدرت است که برای اتصال ایمن آداپتورها به مدارهای الکترونیکی طراحی شده است. تفاوت اصلی و حیاتی این مدل با نمونه‌های معمولی، قطر پین مرکزی آن است که برابر با 2.5mm می‌باشد (در برابر استاندارد رایج 2.1. این سایز معمولاً در دستگاه‌هایی که نیاز به عبور جریان کمی بالاتر دارند یا تجهیزات خاصی مانند مودم‌های پیشرفته، نمایشگرها و برخی آداپتورهای 12 ولت یا 24 ولت استفاده می‌شود.

این جک به صورت روبردی (PCB Mount) طراحی شده و دارای ساختار سه‌پایه است که علاوه بر انتقال جریان، قابلیت سوئیچینگ (قطع خودکار باتری هنگام اتصال آداپتور) را نیز فراهم می‌کند. استفاده از این جک برای پروژه‌هایی که آداپتور آن‌ها دارای فیش نری با سوراخ داخلی بازتر (2.5mm) است، الزامی می‌باشد.

مشخصات:

• مدل: DC-005 (نسخه 2.5mm)
• نوع کانکتور: جک پاور DC مادگی (Female DC Power Jack)
• روش نصب: روبردی / Through-Hole (THT)
• قطر پین داخلی (Center Pin): 5mm (نکته مهم: با فیش‌های 2.1mm هم سازگار است)
• قطر دهانه ورودی: 5mm
• تعداد پایه‌ها: 3 عدد (مثبت، منفی، سوئیچ)
• حداکثر ولتاژ نامی: 30V DC
• حداکثر جریان نامی: معمولاً تا 1A
• مقاومت کنتاکت: کمتر از 30mΩ
• مقاومت عایق: بیشتر از 100MΩ در 500V DC
• جنس بدنه: ترموپلاستیک مقاوم
• دمای کاری: 25− تا 70+ درجه سانتی‌گراد
