اپتوکوپلر CYTLP181GB پکیج SMD

معرفی:

اپتوکوپلر چیست:

طراحی پایه یک اپتوکوپلر که اپتوایزولاتور (Opto-Isolator) نیز نامیده می‌شود، از یک LED که نور فروسرخ یا مادون قرمز تولید می‌کند، و یک قطعه نیمه‌ هادی حساس به نور که برای آشکارسازی نور فروسرخ به کار می‌رود، تشکیل شده است. هر دو قطعه LED و قطعه حساس به نور در یک محفظه تاریک قرار داده شده‌اند. و پایه‌های فلزی برای اتصال الکتریکی دارند.

یک اپتوکوپلر یا اپتوایزولاتور از یک فرستنده یا امیتر نوری، یک LED و یک گیرنده حساس به نور تشکیل شده است. گیرنده می‌تواند یک فتودیود، فتوترانزیستور،‌ مقاومت نوری یا فتورزیستور، SCR یا تریستور نوری (فتوتریستور) یا ترایاک نوری (فتوترایاک) باشد.

داخل اپتوکوپلر‌ ها یک دیود نوری به همراه یک فتوترانزیستور قرار گرفته که هردو نسبت به محیط خارج اپتوکوپلر ایزوله شده اند. بدین معنی که فتوترانزیستور داخلی تنها می‌تواند نور ساطع شده توسط دیود نوری داخلی را دریافت کند. بیس فتوترانزیستور توسط نور دریافتی از طرف دیود نوری تحریک می‌شود و می‌تواند با توجه به آن، جریان را از خود عبور بدهد.

مشخصات:

• حداقل دمای عملیاتی -55 درجه سانتیگراد
• حداکثر دمای عملیاتی 110 درجه سانتیگراد
• نوع نصب روی برد SMD/SMT
• جریان 50 میلی آمپر
• ولتاژ معکوس 5 ولت
• ولتاژ کلکتور-امیتر 80 ولت
• ولتاژ جداسازی 5 کیلو ولت
• ولتاژ مستقیم 1.2 ولت
• تعداد کانال 1 کانال
• نوع خروجی Phototransistor
• حداقل نسبت انتقال فعلی 50 درصد
• جریان کلکتور 50 میلی آمپر

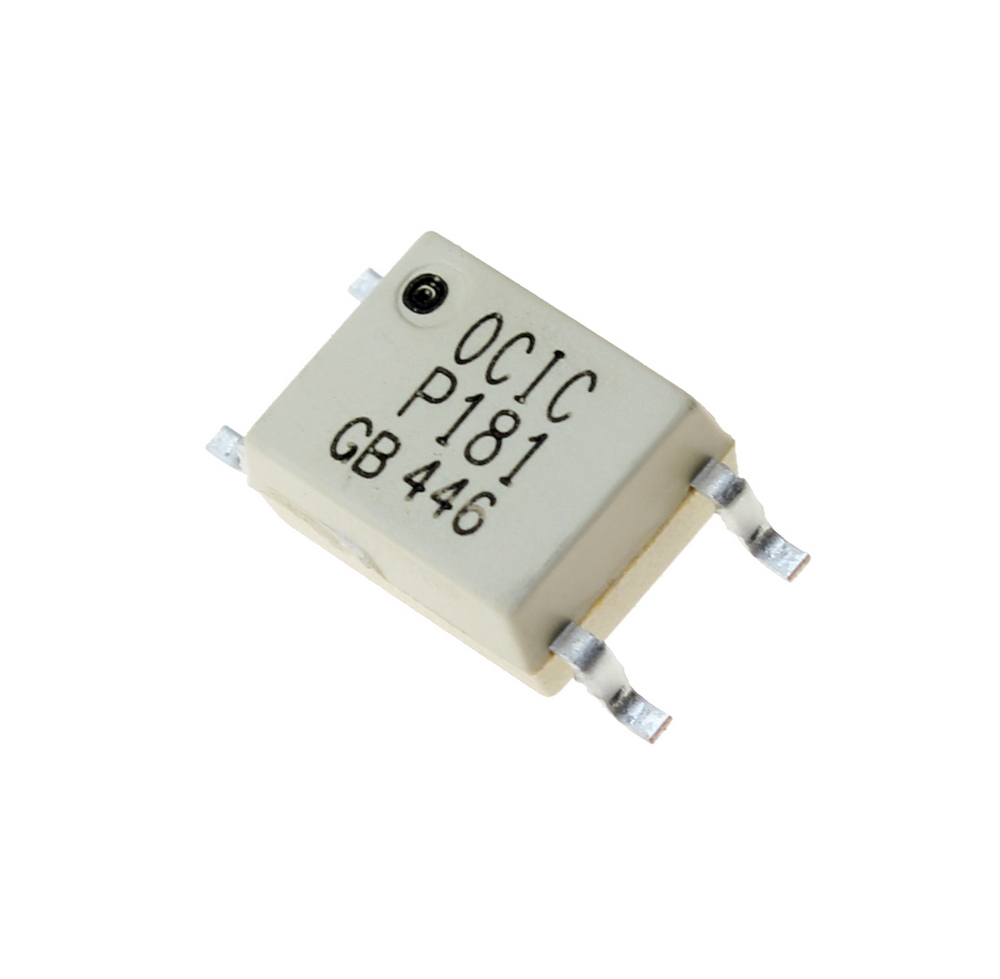

• مارکینگ: P181GB

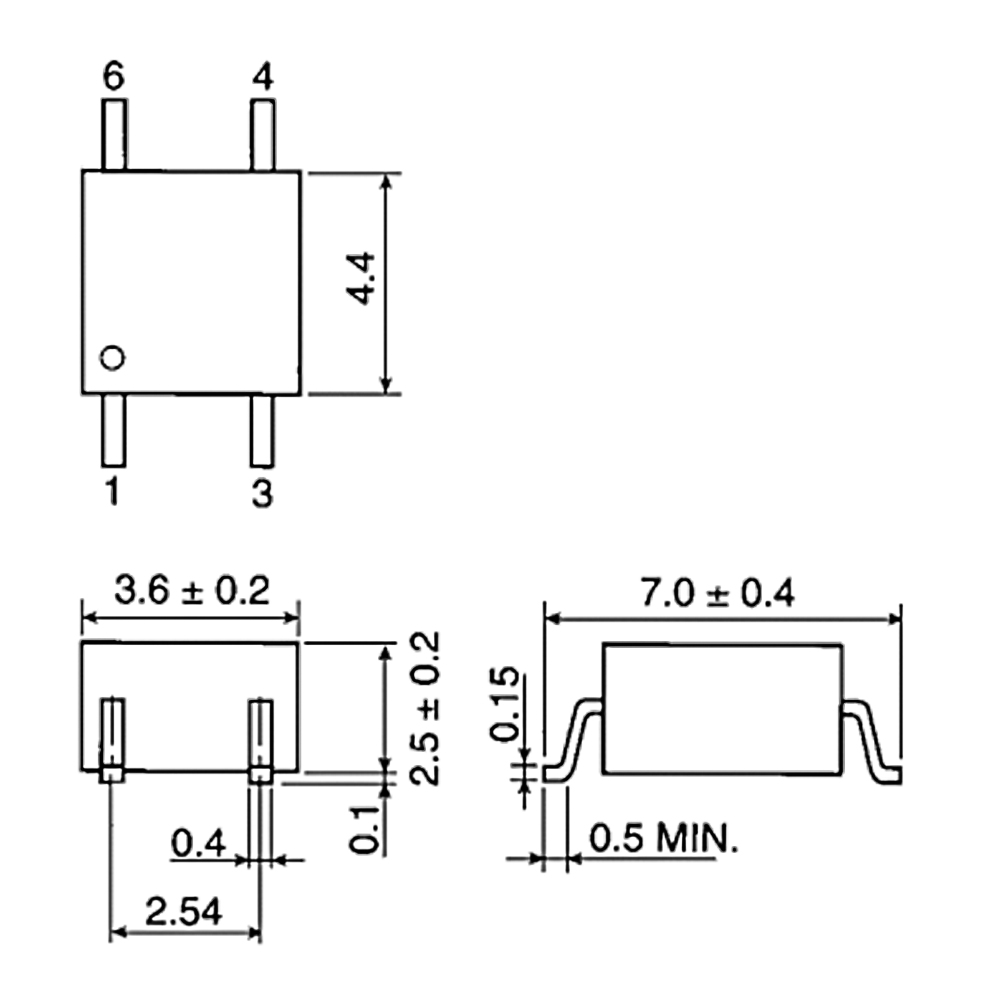

• پکیج: MFSO-4
• برند: OCIC co
