ماژول مبدل USB به TTL سریال مدل CH340G پشتیبانی از ویندوز 8

معرفی:

این برد یک ماژول مبدل USB به سریال با استفاده از چیپ CH340 می باشد. ماژول USB to Serial CH340 دارای سه LED بر روی برد برای نشان دادن تغذیه، دیتای درحال دریافت و انتقال است. ماژول USB to Serial CH340 دارای خروجی 3.3 تا 5 ولت است که به شما این امکان را می دهد به طور مستقیم پروژه خود را از طریق برد تغذیه کنید. این امکان باعث می شود که ماژول همانند یک منبع تغذیه USB عمل کند.

با استفاده از ماژول تبدیل USB به TTL ،به راحتي ميتوانيد پروژه يا محصول خود را به رابط USB مجهز كنيد. در حقيقت با اتصال اين مبدل به كامپيوتر و نصب برنامه درايور، يك پورت سريال مجازي به پورتهاي كامپيوتر افزوده مي شود. مبدل ماژول USB to Serial CH340 قابليت كار با سيستم عاملهاي Windows، MAC، Android ، Linux را داراست و از ویندوز 8 پشتیبانی می کند.

در خروجي اين مبدل علاوه بر پين هاي txd ،rxd و gnd ولتاژ خروجي 5v و 3.3v نيز در نظر گرفته شده است. مبدل USB به سریال CH340 از سیگنال های ارتباطی مودم شامل RTS،DTR،DCD،RI،DSR و CTS پشتیبانی میکند و قابلیت تنظیم در بازه‌ی2400 الی 115200 بیت بر ثانیه را دارد.

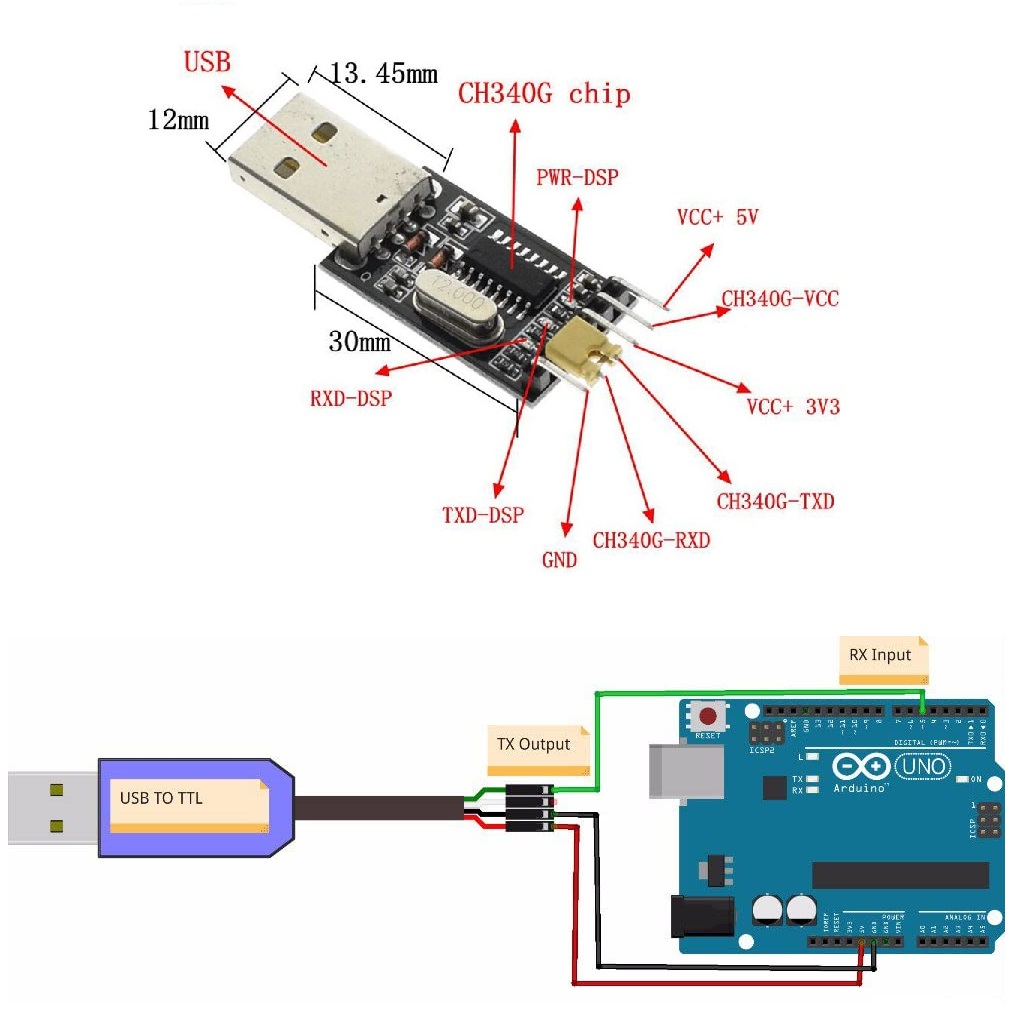

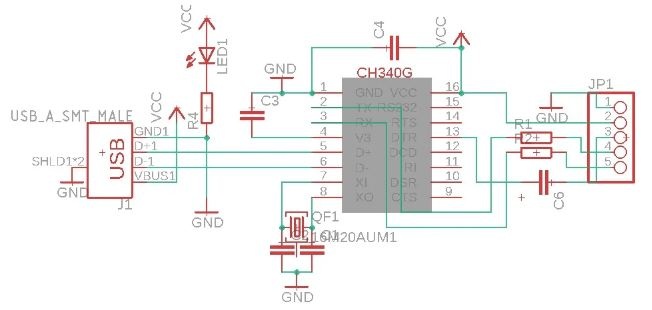

ماژول مبدل USB به سریال TTL تراشه CH340G انتقال داده بین میکروکنترلر و پورت USB کامپیوتر را به راحتی امکان پذیر می کند. تراشه اصلی این ماژول CH340 است. علاوه بر تراشه اصلی، سه LED برای نشان دادن تغذیه، دریافت و ارسال داده نیز روی ماژول قرار دارد. ماژول CH340G دارای دو خروجی 3.3 و 5 ولت است که امکان تغذیه برد اصلی پروژه را فراهم می کند. با اتصال ماژول به کامپیوتر و نصب درایور  آن، یک پورت مجازی به پورت های کامپیوتر افزوده می شود. این ماژول سیستم های عامل Windows 7/8/10، Linux و MAC OSX را پشتیبانی می کند.
در خروجی ماژول، پایه های انتقال داده با RXD و TXD نشان داده شده است و بادریت از 2400 تا 115200 بیت بر ثانیه قابل تنظیم است.

مشخصات:

1. درایور 16 پایه CH340G
2. پروتکل TTL
3. ولتاژ خروجی 3.3 ولت و 5 ولت
4. قابلیت پشتیبانی از ویندوز 8
5. سازگار با میکروکنترلرهای STC
6. ابعاد ماژول: 55x16mm

کاربردها:

1. تبادل داده
2. ارتباط ماژولها به سیستم

The USB TTL Serial cables are a range of USB to serial converter cables that provide connectivity between USB and serial UART interfaces. A range of cables is available offering connectivity at 5V, 3.3V or user specified signal levels with various connector interfaces. USB to TTL converter is actually a USB Serial Port to CMOS Logic-Level Serial Port converter. It has two ends: a USB connector, and four wires made to attach to terminal posts. It contains a chip that is able to connect the serial port device to your laptop or PC.

The mini-module is designed specifically for STC download and ARDUINO PRO supports all series of STC microcomputer with cold start reset button.

Application:

data transmitting
connecting electronic board

Features:

USB To TTL 8Pin CH340G Converter

Built-in USB to TTL Transfer chip

Designed to be used for USB to TTL electronic projects.

TTL interface output, easy to connect to your MCU

Dual 3.3V and 5V Power output, work with 3.3v and 5v target device

Supports WIN8(32 bit /64-bit system)

USB to TTL conversion board used for STC microcontroller download DVD/ hard disk/router/GPS upgrade

For STC Download: SCM must be a minimum system and external crystal oscillator

Note: USB to Serial port can use the version above STC-ISPV3.94
