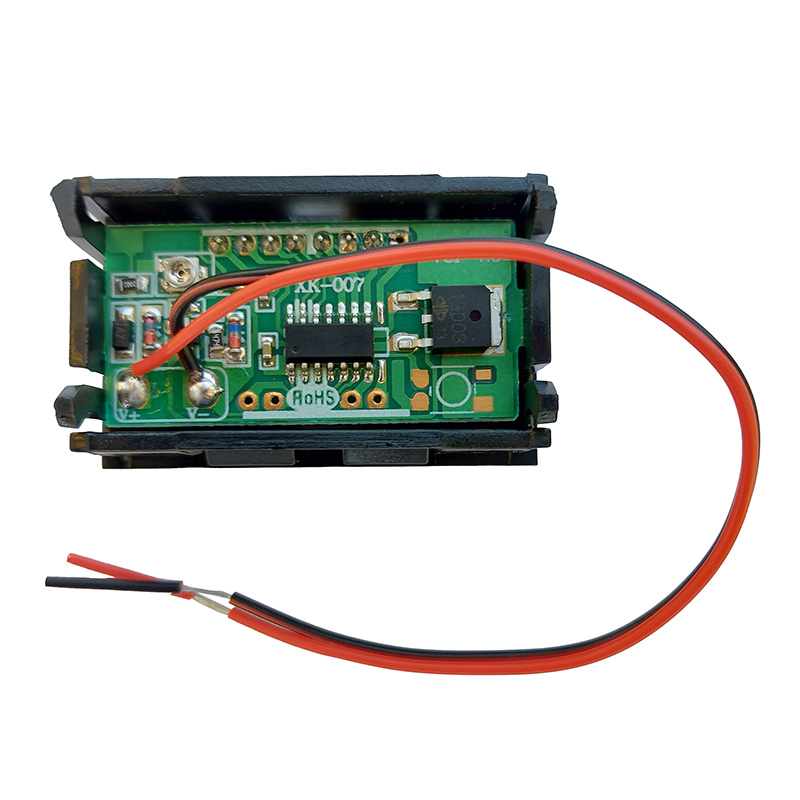

ماژول نمایشگر سطح شارژ باترى 60-12 ولت روپنلی

معرفی:

این ماژول بر اساس سطح ولتاژ و میزان شارژ باتری سطح شارژ باتری را نمایش می‌دهد. جهت سنجش میزان شارژ باتری 12تا 60 کاربرد دارد. ماژول نمایشگر باتری با قاب دارای سگمنت با طرح باتری است و از این رو نمایش سطح شارژ را به صورت گرافیکی می‌توان دید.

جهت استفاده از این ماژول کافی است سیم مشکی را به ولتاژ منفی باتری و سیم قرمز را به ولتاژ مثبت وصل نمایید.

نحوه عملکرد نمایشگر برای باتریهای 12 ولتی:

• ولتاژ بالاتر از ۱۱.۱ ولت سگمنت ۱ روشن میگردد.
• ولتاژ بالاتر از ۱۱.۳ ولت سگمنت ۲ روشن میگردد.
• ولتاژ بالاتر از ۱۱.۶ ولت سگمنت ۳ روشن میگردد.
• ولتاژ بالاتر از ۱۱.۹ ولت سگمنت ۴ روشن میگردد.
• ولتاژ بالاتر از ۱۲.۲ ولت سگمنت ۵ روشن میگردد.
• ولتاژ بالاتر از ۱۲.۵ ولت سگمنت ۶ روشن میگردد.
• ولتاژ بالاتر از ۱۲.۹ ولت سگمنت ۷ روشن میگردد.
• ولتاژ بالاتر از ۱۳.۳ ولت سگمنت ۸ روشن میگردد.
• و برای باتری های ۲۴ ولت و بالاتر مقادیر به ترتیب ضریب ۲ ، ۳ و … میخورند.
• محدوده ولتاژ قابل نمایش: 8 تا 72 ولت

هشدار:

دراتصال ورودی دقت کنید چرا که ولتاژ بالا و یا پلاریته اشتباه باعث آسیب دستگاه میگردد.

Voltage tolerance: ±1%
levels of power: 10% 25% 40% 50% 60% 75% 90% 100%full
Working current: 5-15 ma
Refresh speed: 300mS once
Dimensions: 48 x 29 x 22 mm, length X width X thickness;
Working temperature: -20℃~65℃
