موتور اسپیندل پر قدرت 12 ولت 12000 دور مدل RS775 نوع بلبرینگی

معرفی:

موتور DC اسپیندل 12V دور بالا مدل 775 از نوع موتورهای DC با جاروبک میباشد. برای اتصال ابزار به اسپیندل نیاز به قطعه واسط ابزارگیر هست.

چرا موتور اسپیندل DC را انتخاب کنیم:

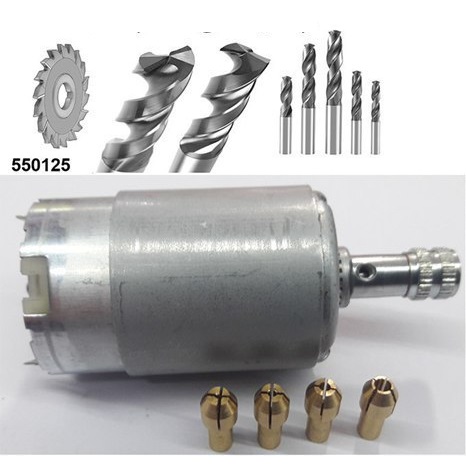

پراستفاده ترین اسپیندل موجود جهت استفاده بر روی دستگاه های سی ان سی رومیزی و کیت های DIY، نمونه موتور های DC براشلس کلاس 775 می باشد. این موتور اسپیندل کوچک به طور عمده به منظور نصب و استفاده بر روی مینی فرزهای CNC توسط علاقه مندان به کار گرفته می شود. ابعاد فیزیکی مناسب، توان خروجی قابل قبول (حدود 70 تا 90 وات) و از همه مهم تر قیمت اقتصادی موجب گسترش خرید و نصب و استفاده از این اسپیندل موتور DC کوچک گردیده است. همچون سایر DC موتور های براشلس، دور موتور خروجی این محصول نیز وابسته به ولتاژ ورودی می باشد. نمونه آرمیچر دور بالا 775 نیز با توجه به بازه ولتاژ کاری، سرعت خروجی تا مقدار حداکثری 12000 دور در دقیقه را در اختیار کاربران قرار می‎دهد.  شفت خروجی این موتور، دارای قطر 5 میلیمتر بوده و با نصب یک سه نظام مناسب می توان از انواع مته به جهت عملیات سوراخ کاری بر روی آن استفاده نمود. البته توصیه بهتر آن است که از پنج نظام مناسب قطر شفت 5 و فشنگی های فنری مناسب همین نمونه کولت در سایز های مختلف جهت نصب و استفاده از مته و فرز بر روی موتور های DC 775 استفاده نمود.

مشخصات:

• مدل: RS775
• ولتاژ تغذیه: 12VDC
• توان خروجی: 100 وات
• جریان مصرفی: 3 آمپر (در حالت بدون بار)
• حداکثر سرعت: 12000 دور در دقیقه

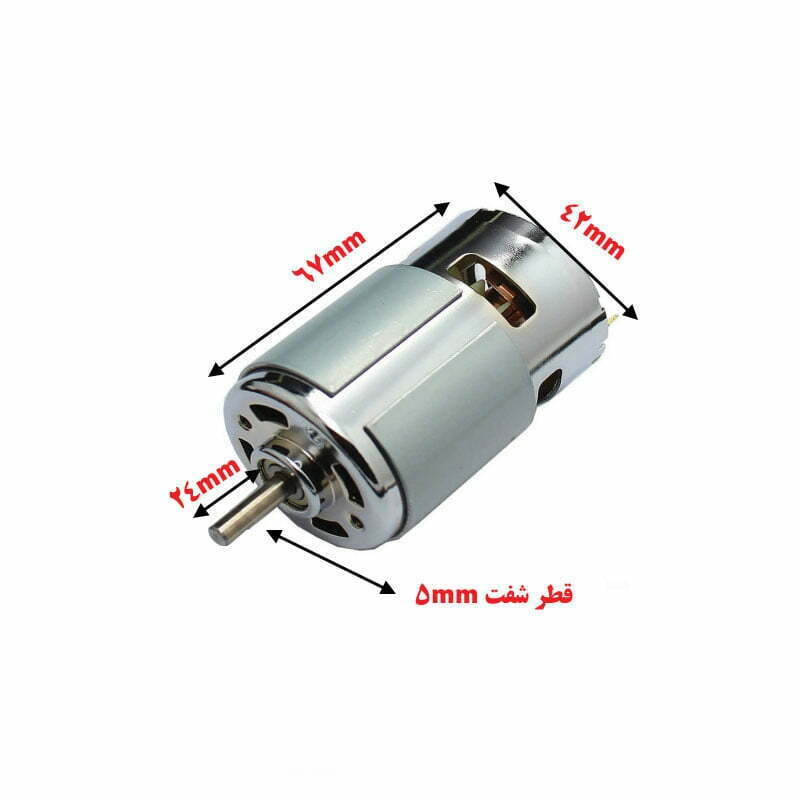

• طول شفت: 15.5 میلیمتر
• قطر شفت: 5 میلیمتر
• طول موتور: 77 میلیمتر
• قطر موتور: 42 میلیمتر
• سمت شفت بالا بلبرینگی و سمت شفت پایین بوشی میباشد.

روش نصب موتور:

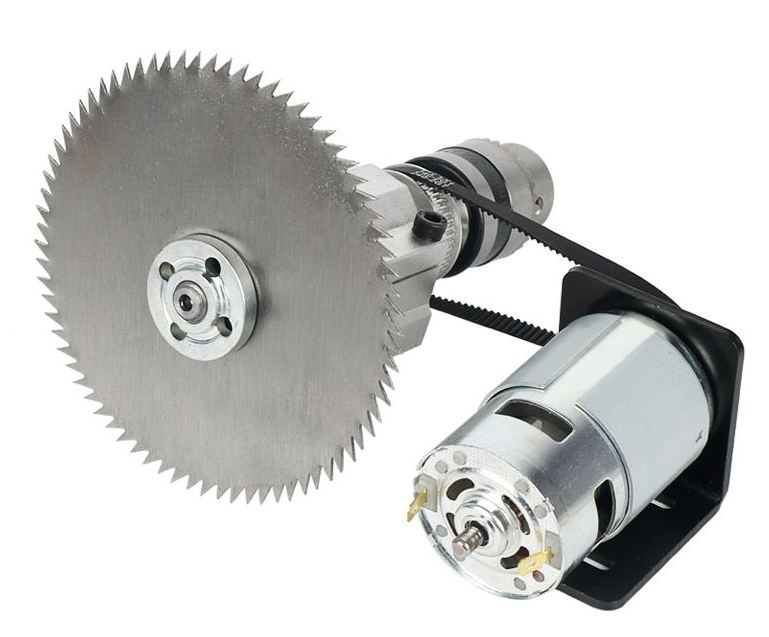

با استفاده از براکت L شکل مناسب برای اسپیندل 775 می‎توانید موتور را در جای خود ثابت کنید.

راه اندازی و کنترل دور موتور:

جهت راه اندازی موتور 775 لازم است از منبع تغذیه ای با ولتاژ 12 تا 24 ولت و خروجی آمپر حداقل 10 آمپر استفاده کنید. توصیه ما استفاده از منبع تغذیه صنعتی 12 ولت 10 آمپر است. جهت کنترل بهتر دور موتور در این محصول، می توان از درایور های PWM مخصوص موتورهای DC براشلس استفاده نمود. این درایور ها با کنترل ولتاژ اعمالی به دو قطب موتور، میزان دور آن را کنترل می نمایند. البته به جهت انتخاب و استفاده از درایور مناسب، علاوه بر بازه ولتاژ کاری درایور، باید به میزان آمپراژ مصرفی موتور نیز دقت نمود. میزان جریان مصرفی در این نمونه موتور ها با توجه به کارخانه سازنده اندکی تفاوت دارد. اما به طور کلی می توان اعلام نمود که نمونه موتور های DC کلاس 775 در حالت بی باری حدود 3-2 آمپر جریان مصرف می کنند که از آن با عنوان جریان راه اندازی یاد می شود. از سوی دیگر، هنگام درگیر شدن مته فرز با قطعه کار و در حداکثر میزان گشتاور قابل تحمل توسط موتور پیش از آغاز توقف، میزان جریان مصرفی حدود 5 الی 10 آمپر را در این کلاس DC موتور مشاهده می نماییم. برای کنترل سرعت و جهت حرکت موتور اسپیندل DC می‎توانید از ماژول کنترل دور DC  با خروجی 10 آمپر PWM استفاده کنید.

تفاوت عملکرد موتورهای بلبرینگی و بوشی:

در نمونه های بوشی و با توجه به نوع اتصال مابین شفت متحرک و بدنه این موتور، شفت مذکور حدود 0.5 میلیمتر در جهت عمودی خلاصی دارد. لذا استفاده از آن عمدتا برای سوراخ کاری و یا حکاکی های دو بعدی مناسب بوده و جهت فرزکاری های دقیق با هدف تولید مدل سه بعدی (که نیازمند تقید کامل شفت موتور در جهت عمودی می باشد) چندان توصیه نمی گردد. در نمونه های بلبرینگی با توجه به عدم وجود خلاصی محوری در شفت موتور، می توان فرایند ماشین کاری بهتری را تجربه نمود.
