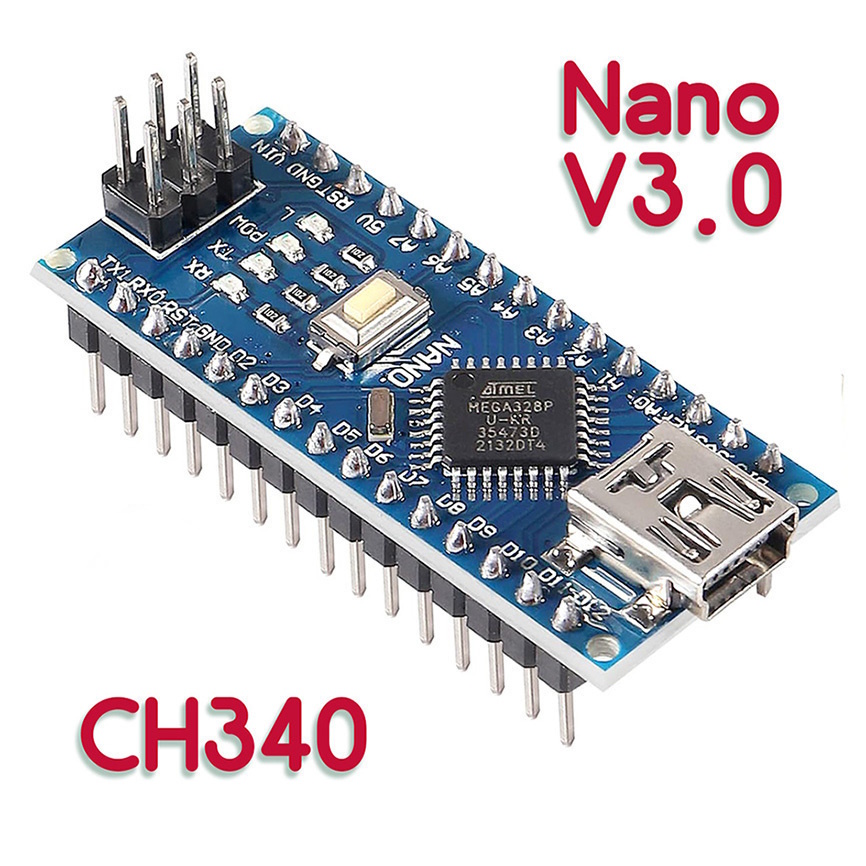

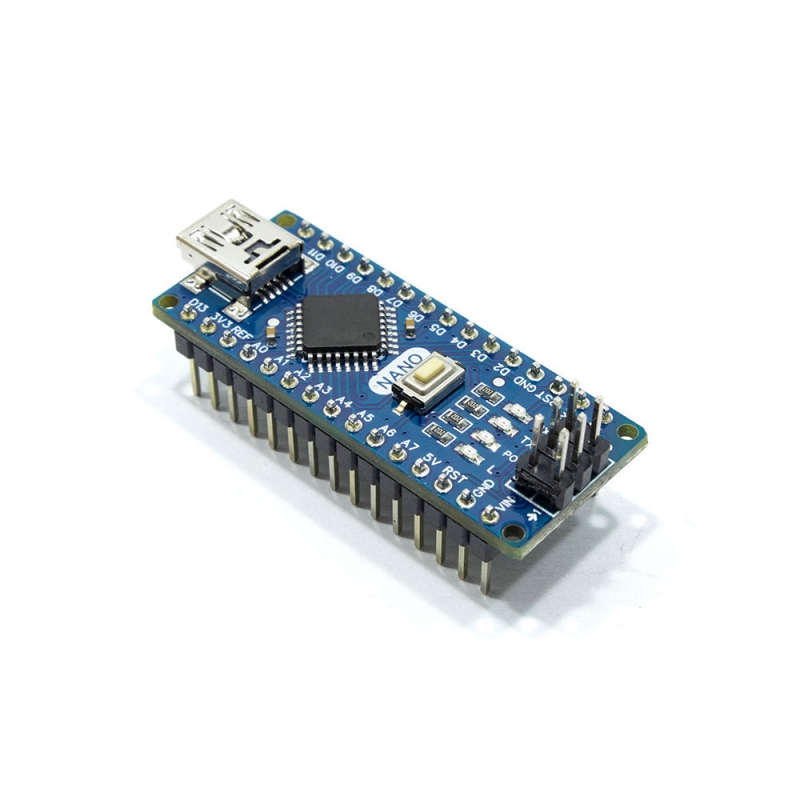

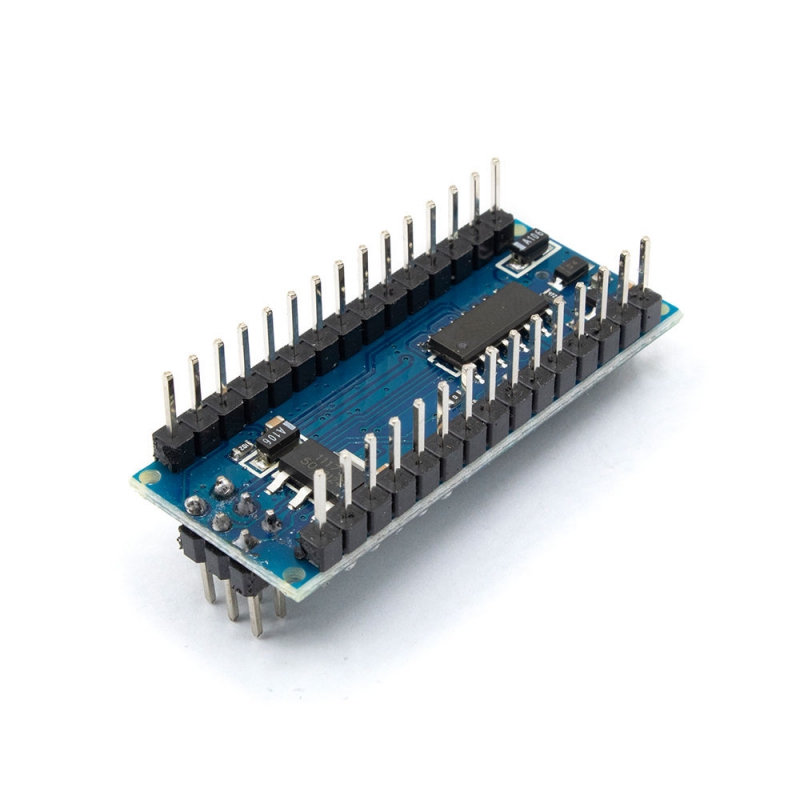

برد آردوینو ARDUINO NANO CH340

معرفی:

آردوینو نانو یک برد قابل برنامه ریزی اوپن سورس کوچک و کامل است، که بر اساس میکرو کنترلرATmega328 سری AVR ساخته شده است. در طراحی این سری از آردوینو نانو از آی سی CH340 به جای FT232 استفاده شده که جهت ارتباط با برد باید درایور CH340 بر روی سیستم نصب شود. این نوع از برد های آردوینو فاقد جک آداپتور می باشد و با یک کابل USB-Mini کار می کند. همچنین طراحی آردوینو نانو به صورتی است که دارای پین هدر بوده که امکان اتصال آسان به بردبورد را فراهم می‌کند.

در صورت بروز خطا در آپلود کد روی Arduino Nano CH340، در Arduino IDE گزینه Processor → ATmega328P (Old Bootloader) را انتخاب کنید.

مشخصات:

• ولتاژ کاری منطقی: 5V
• ولتاژ ورودی توصیه‌شده (VIN): 7V تا 12V
• ولتاژ ورودی مجاز: 6V تا 20V
• میکروکنترلر: ATmega328P
• فرکانس کلاک: 16MHz
• حافظه فلش: 32KB (شامل 2 KB بوت‌لودر)
• حافظه SRAMبرابر 2KB
• حافظه EEPROM برابر 1KB

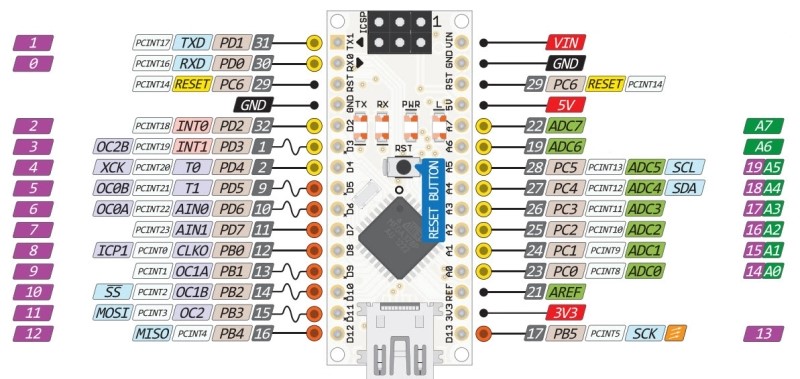

• تعداد پین دیجیتال I/O برابر  14
• تعداد پین PWM برابر 6
• تعداد ورودی آنالوگ: 8 (A0 تا A7)
• جریان خروجی هر پین دیجیتال: حداکثر 40 mA

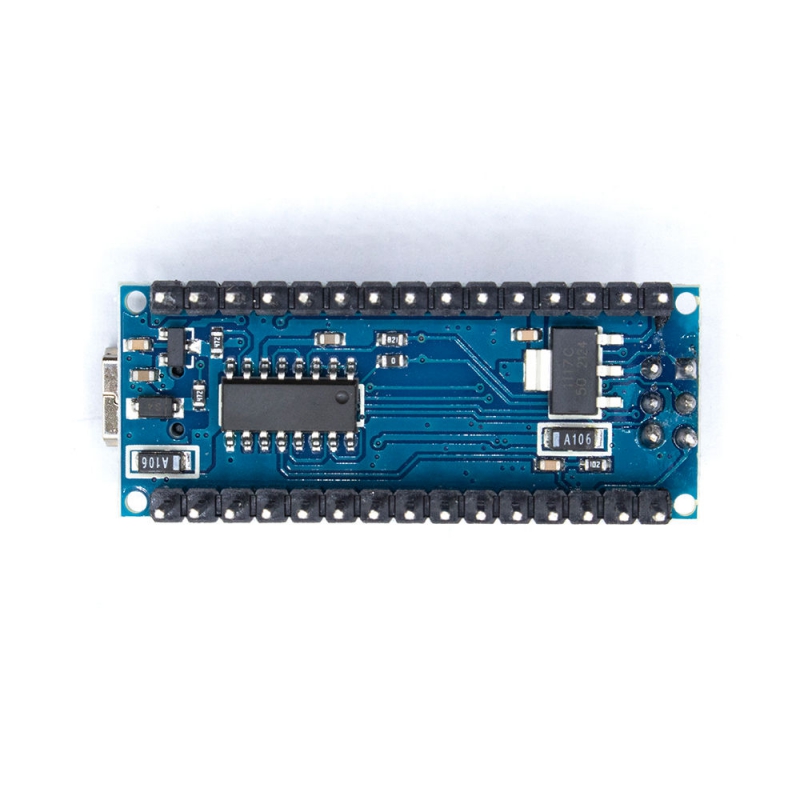

• مبدل USB به سریال: CH340G
• نوع اتصال USB: Mini USB
• دمای کاری: 40- تا 85+ درجه سانتی گراد

اطلاعات تکمیلی ماژول

introduction:

The Arduino Nano is a small, complete, and breadboard-friendly board based on the ATmega328 (Arduino Nano 3.x). It lacks only a DC power jack, and works with a Mini-B USB cable instead of a standard one. In the design of this series of Arduino Nano, IC CH340 is used instead of FT232, and in order to communicate with the board, the CH340 driver must be installed on the system.

Specification:

Microcontroller: ATmega168 or ATmega328
Using IC CH340 instead of FT232
Operating Voltage (logic level): 5 V
Input Voltage (recommended): 5 V
Digital I/O Pins: 14 (of which 6 provide PWM output)
Analog Input Pins: 8
DC Current per I/O Pin: 40 mA
Flash Memory: 16 KB (ATmega168) or 32 KB (ATmega328) of which 2 KB used by bootloader
SRAM: 1 KB (ATmega168) or 2 KB (ATmega328)
EEPROM: 512 bytes (ATmega168) or 1 KB (ATmega328)
Clock Speed: 16 MHz
Dimensions: 45 x 18 mm
Weigth: 5g
