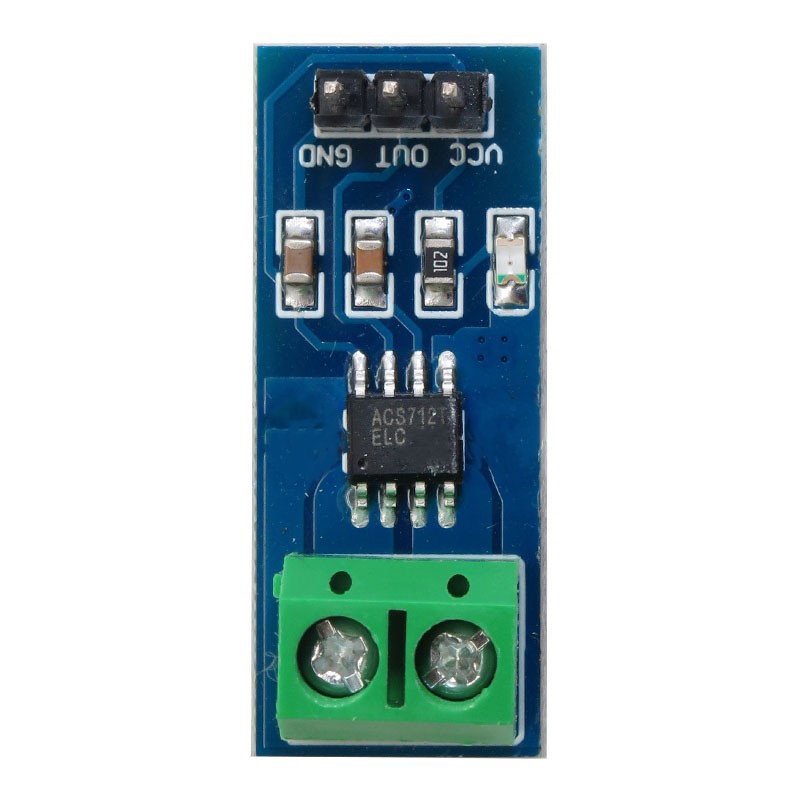

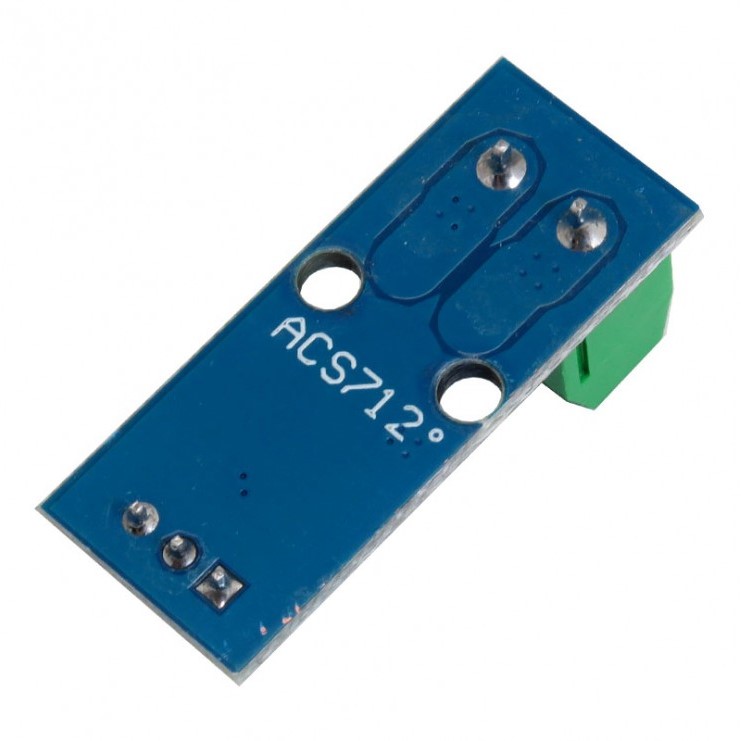

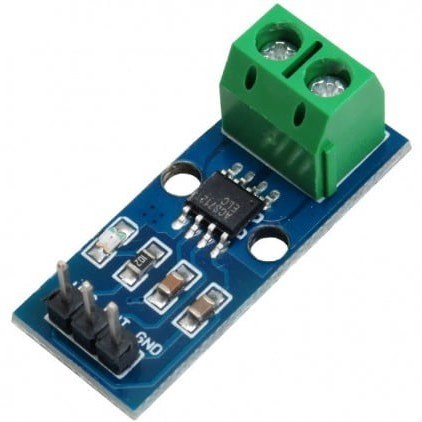

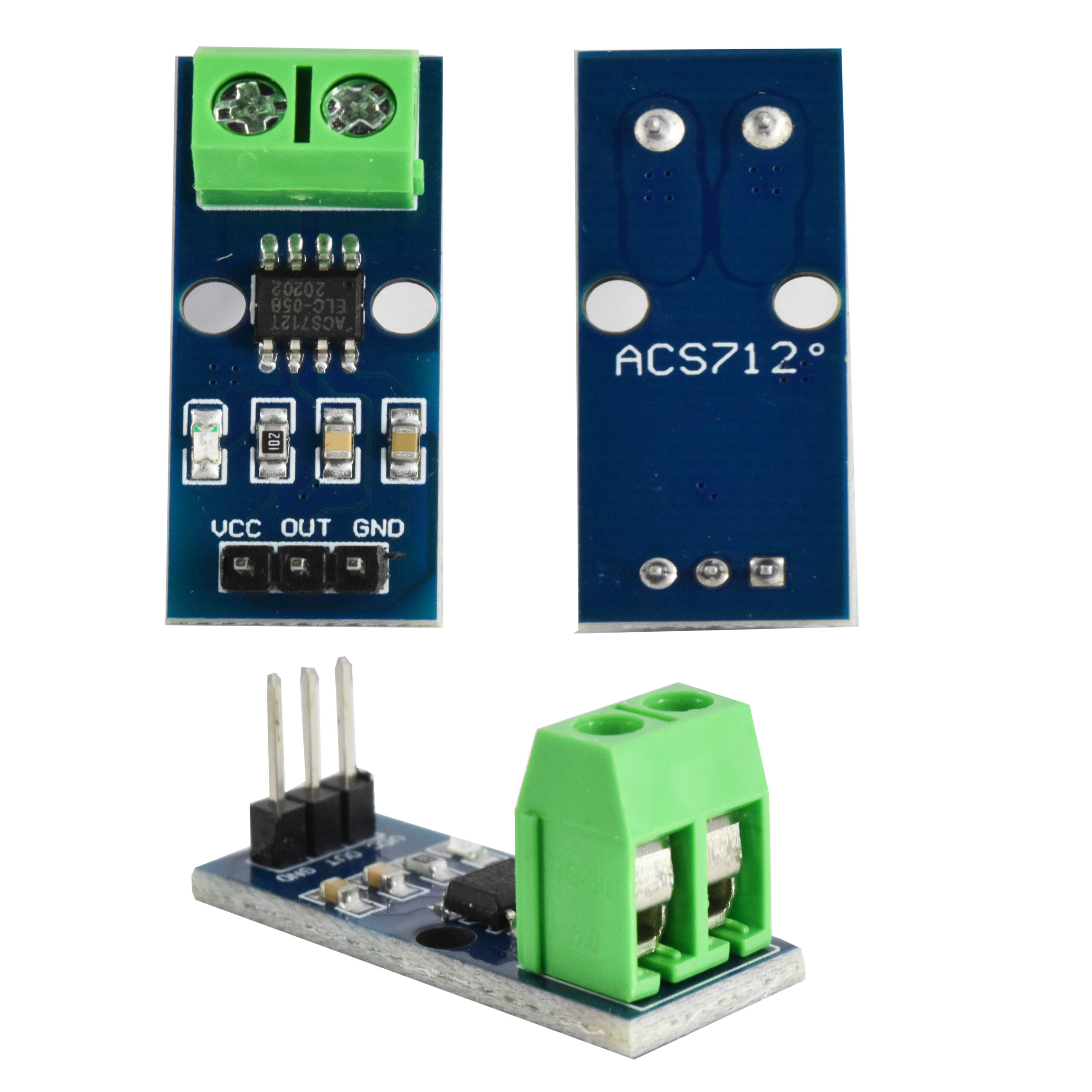

ماژول سنسور اندازه گیری جریان 5 آمپر مدل ACS712

معرفی:

این ماژول بر پایه آی‌سی ACS712 طراحی شده و توانایی اندازه‌گیری جریان الکتریکی تا حداکثر 5 آمپر را دارد. سنسور داخلی مبتنی بر اثر هال بوده و با دقت بالا و نویز پایین، جریان عبوری را به سیگنال آنالوگ قابل خواندن توسط میکروکنترلر تبدیل می‌کند. خروجی آنالوگ متناسب با مقدار جریان عبوری از ورودی جریان تنظیم می‌شود. و از آن می‌توان در پروژه‌های اندازه‌گیری توان مصرفی، حفاظت در برابر اضافه‌جریان و کاربردهای صنعتی یا آموزشی بهره برد. ساختار ماژول به گونه‌ای طراحی شده که به‌راحتی روی بردبرد یا برد اصلی مونتاژ می‌شود. و با اکثر میکروکنترلرها از جمله Arduino و STM32 سازگار است.

مشخصات:

• ولتاژتغذیه: 5V DC
• حداکثر جریان اندازه‌گیری: ±5A
• نوع سیگنال خروجی: آنالوگ
• دقت اندازه‌گیری: 66mV/A
• نویز خروجی: کمتر از 5mV (با فیلتر مناسب)
• نوع سنجش: اثر هال (Hall Effect)
• رنج ولتاژ خروجی: از 0.5V تا 4.5V
• پایه‌ها: VCC، GND، OUT

کاربردها:

این ماژول برای اندازه‌گیری جریان در پروژه‌های مختلف الکترونیکی و صنعتی کاربرد دارد، به‌ ویژه در مدارهایی که نیاز به محافظت در برابر جریان اضافی یا اندازه‌گیری توان دارند.

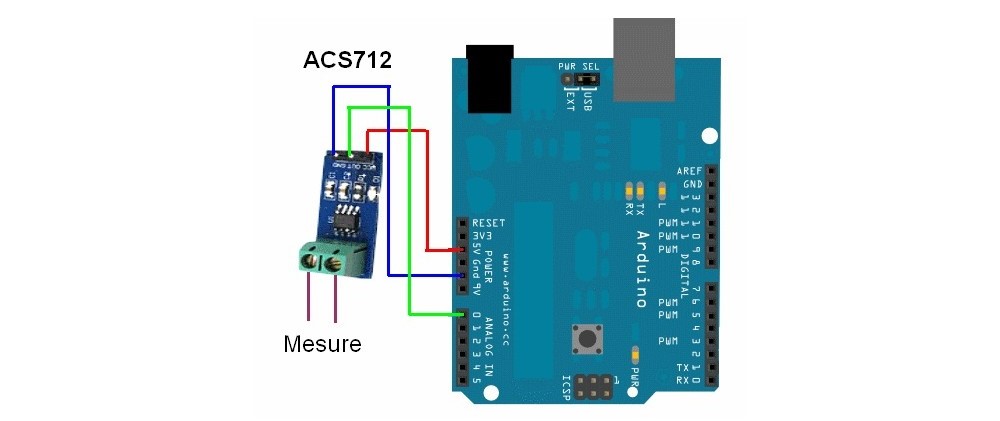

• اندازه‌گیری جریان در پروژه‌های Arduino و رزبری‌پای
• کنترل و مانیتورینگ مصرف انرژی
• محافظت در مدارهای منبع تغذیه
• اندازه‌گیری توان لحظه‌ای در سیستم‌های AC/DC
• کنترل جریان در سیستم‌های باتری
• مانیتورینگ جریان در موتورهای DC و AC
• آزمایشگاه‌های آموزشی و دانشگاهی
• پروژه‌های خودرویی و برق خودرو
• کنترل کیفیت خطوط تولید صنعتی
• سیستم‌های انرژی تجدیدپذیر مانند پنل خورشیدی و توربین های بادی

دیتاشیت ACS712

Introduction:

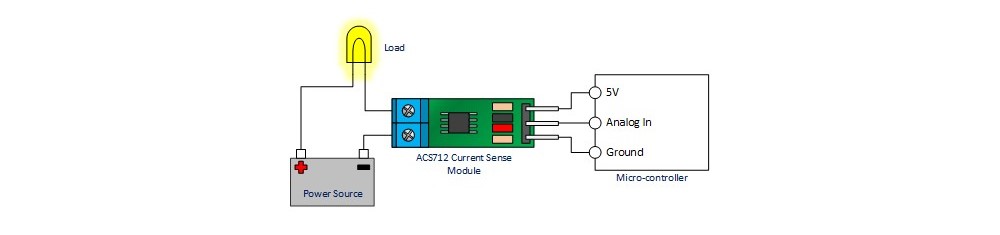

Sensor module for measuring current. Both AC and DC, up to 5A can be measured. The output is a linear voltage between 0 – VCC, centered around VCC/2 at 0A. The load is connected in series to the screw terminal.

Specification:

Dimensions: 31 x 13mm
Supply voltage: 5V
Sensitivity: 185mV/A
Sensor: ACS712ELC-05B
