ماژول IGBT هفت تایی مدل 7MBR100U4B120-50 برند FUJI

معرفی:

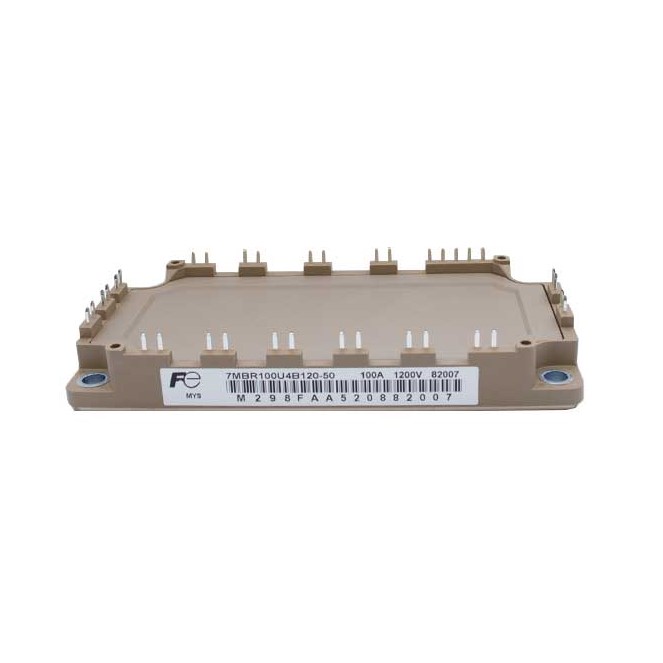

ماژول آی جی بی تی 7MBR100U4B120-50 ساخت شرکت Fuji دارای 7 آی جی بی تی داخلی، یکسوکننده داخلی، Brake و همچنین سنسور دما است. ولتاژ کلکتور-امیتر این ماژول 1200 ولت و جریان خروجی یا همان جریان کلکتور آن 100 آمپر است.

این آی جی بی تی دارای 35 پایه و 4 بخش است. Rectifier ،Brake ،Inverter و Thermistor چهار بخش داخلی 7MBR100U4B120-50 هستند. جریان کلکتور این ماژول در دمای 25 درجه سانتیگراد 100 آمپر و در دمای 80 درجه سانتیگراد 75 آمپر می باشد. همچنین این ماژول می تواند جریان لحظه ای 200 و 150 آمپر را به ترتیب در دمای 25 و 80 درجه سانتیگراد تامین نماید. این جریان لحظه ای می‌بایست حداکثر 1 میلی ثانیه باشد و در غیر اینصورت قطعه دچار آسیب دیدگی می‎شود.

مشخصات:

• حداکثر ولتاژ کلکتور-امیتر: 1200 ولت
• حداکثر جریان اسمی کلکتور: 100 آمپر
• حداکثر توان: 390 وات
• جریان پیک لحظه ای: 150 آمپر در 80+ درجه سانتی گراد
• برند: Fuji Electric

کاربردها:

• اینورتر کنترل دور موتور
• درایور موتور
• درایور سررو موتور
• راه حل های برای سیستم های انرژی خورشیدی
• وسایل صنعتی از جمله اینوزتر های جوش
• منبع تغذیه بدون وقفه (UPS)

دیتاشیت

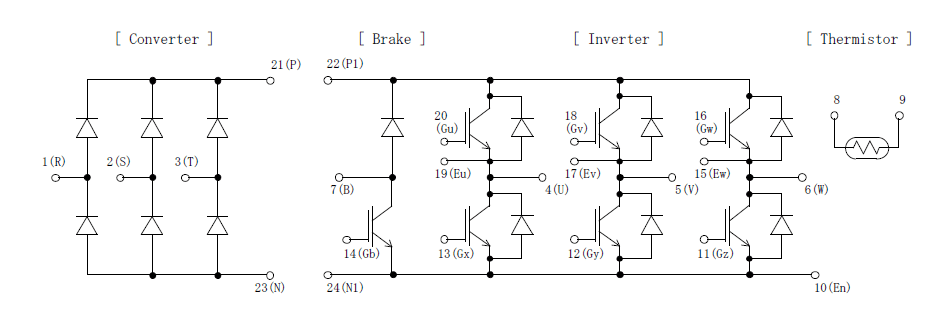

مدار داخلی ماژول 7MBR100U4B120-50
