تایمر دیجیتال روپنلی 30-6 ولت مدل XY-WJ01

معرفی:

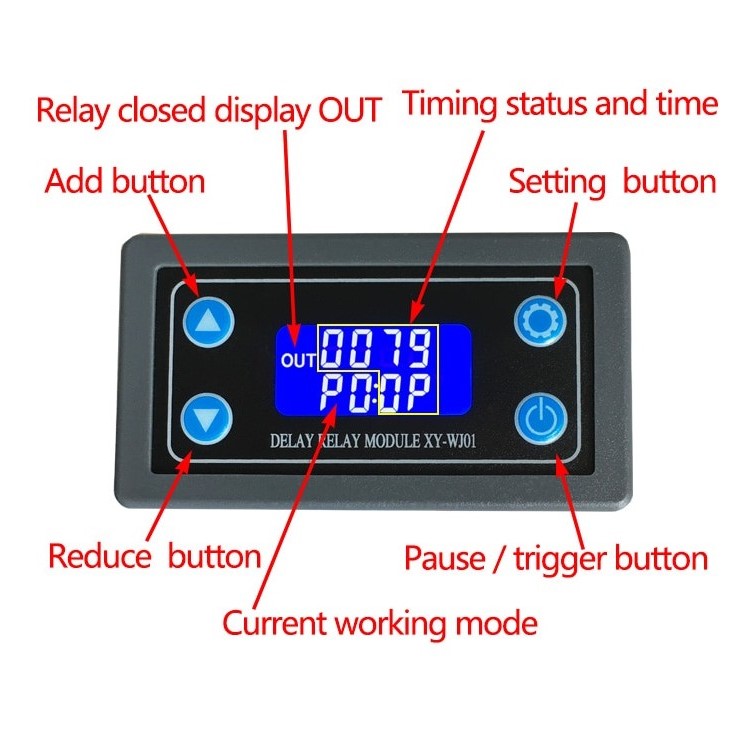

تایمر XY-WJ01 با ولتاژ کاری 6 تا 30 ولت DC دارای قابلیت تنظیم محدوده زمانی بین 0.01 ثانیه تا 999 دقیقه است. ماژول تایمر رو پنلی XY-WJ01 دارای نمایشگر می باشد و به ترتیب بر روی نمایشگر آخرین مد لحظه ای و زمان و تایمر را نمایش میدهد و دارای کلید تنظیم UP , DOWN و کلیدهای SET و PAUSE TRIGGER است. مد کاری ماژول بین P0 تا P7 است.

ماژول مولتی فانکشن XY-WJ01 در برنامه ریزی آبیاری، کنترل چرخش راک دستگاه جوجه کشی و … کاربرد دارد.

بعد از خاموش شدن ماژول، تنظیمات از بین نمی رود و به طور خودکار ذخیره می شود تایمر بدون نیاز به سیگنال تحریک به محض راه اندازی به مدت زمان OP وصل می ماند و پس از آن به مدت زمان CL قطع می شود.

مشخصات:

• مدل تایمر دارای رله: XY-WJ01
• دارای مد کاری بالا و پایین
• ابعاد فیزیکی: 79*44*26 میلی متر
• ولتاژ تغذیه: 30 ~ 6 ولت
• پورت ارتباطی: UART
• ذخیره پارامتر قبل از خاموشی
• حداکثر بار خروجی: 30 ولت ثابت 10 آمپر، 220 ولت متناوب 5 آمپر
• جریان استاتیک (خاموش): 15 میلی آمپر
• جریان عملیاتی (کاری): 50 میلی آمپر
• دمای کاری: 85 ~ 40- درجه سانتی گراد

کاربردها:

• ربات
• خانه هوشمند
• کنترل صنعتی
• آبیاری هوشمند
• تهویه

پارامترهای مورد نیاز:

OP زمان وصل بودن رله
CL زمان قطع بودن رله
LOP تعداد تکرار عملیات قطع و وصل (1 تا 9999 بار)
در صورتی که از “—-” استفاده شود LOP بی پایان می شود.

مدهای کاری:

P0 رله بعد از تحریک به مدت زمان OP وصل بوده و و پس از آن قطع می شود (در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تاثیری نمی گذارد)
P1 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)
P2 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)
P3 رله برای مدت زمان CL بعد از سیگنال تحریک قطع می ماند و پس از آن وصل می شود
P4 رله به مدت زمان OP وصل و به مدت زمان CL قطع می شود و همینطور در یک حلقه به صورت روشن و خاموش و ریست کردن تایمر ادامه می دهد(در صورت ایجاد سیگنال تحریک تایمر متوقف می شود و رله وضعیت لحظه ای خود را حفظ می کند) تعداد تکرار عملیات فوق با استفاده از پارامتر LOP تعیین می شود. رله بعد از اتمام تعداد LOP به صورت وصل به کار خود ادامه می دهد.
P5 رله به مدت زمان CL بعد از اعمال سیگنال تحریک قطع می ماند و پس از آن به مدت OP وصل می ماند. عملیات فوق به صورت دوره ای تکرار می شود که مانند مد P4 قابلیت تعیین تعداد لوپ از طریق پارامتر LOP ممکن است و با اتمام تعداد LOP رله به صورت وصل به کار خود ادامه می دهد.
P6 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان OP وصل می ماند و پس از آن به مدت زمان CL قطع می شود. تعداد تکرار عملیات فوق از طریق پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت قطع به کار ادامه می دهد.
P7 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان CL در حالت قطع می ماند و سپس به مدت زمان OP در حالت وصل به کار خود ادامه می دهد. تعداد تکرار به وسیله پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت وصل به کار خود ادامه می دهد.
P8 رله با ایجاد سیگنال تحریک به مدت زمان OP وصل شده و با هر سیگنال تحریک تایمر ریست می شود و رله در حالت وصل به کار خود ادامه می دهد. در صورتی که تا اتمام زمان OP سیگنال تحریک ارسال نشود رله به حالت قطع می رود. در صورت ایجاد سیگنال تحریک دوباره وصل می شود.
P9 رله با ایجاد سیگنال تحریک به مدت زمان CL قطع می ماند و با هر بار ایجاد سیگنال تحریک تایمر ریست می شود و رله در حالت قطع می ماند. درصورتی که تا اتمام زمان CL سیگنالی ارسال نشود رله وصل می شود.
از فشار دادن لحظه ای دکمه Pause می توان به عنوان سیگنال تحریک استفاده کرد
دستورات ارسالی با استفاده از رابط UART (بادریت 9600 و طول داده 8 بیتی و 1 بیت پایانی)

رنج های زمانی:

در حالت کلی از 0.01 ثانیه تا 9999 دقیقه می باشد
محدوده زمانی با توجه به اعشار در رقم های پارامتر مشخص می شود
XXXX بدون رقم اعشار باشد محدوده 1 تا 9999 ثانیه
XXX.X دارای یک رقم اعشار باشد 0.1 ثانیه تا 999.9 ثانیه
XX.XX دارای دو رقم اعشار باشد محدوده 0.01 ثانیه تا 99.99 ثانیه
X.X.X.X همه ارقام دارای اعشار باشد محدوده 1 تا 9999 دقیقه
برای مثال برای ایجاد زمان 3.2 ثانیه باید ممیز را حرکت داده و به صورت “003.2” مقداردهی کرد. برای ایجاد زمان 2 دقیقه هم باید به صورت “0.0.0.2” مقداردهی شود.

نحوه مقدار دهی پارامترهای مورد نظر

کلید تنظیمات را به مدت 3 ثانیه نگه داشته و وارد منو تنظیم شوید. با استفاده از کلید تنظیمات بین پارامترهای مختلف جابجا شده و با کلیدهای جهت دار مقدار مورد نظر را تعیین میکنیم و یا مد مورد نظر را انتخاب می کنیم. بعد از اتمام تنظیمات مورد نظر 3 ثانیه کلید تنظیمات را فشار دهید تا دستگاه با تنظیمات اعمالی آماده به کار شود. در صورت انتخاب مدهایی که نیازمند سیگنال تحریک هستند به وسیله یک سیگنال سطح High و یا Low از داخل مدار و یا از طریق دکمه Pause سیگنال مورد نظر ایجاد گردیده وتایمر شروع به کار میکند.
