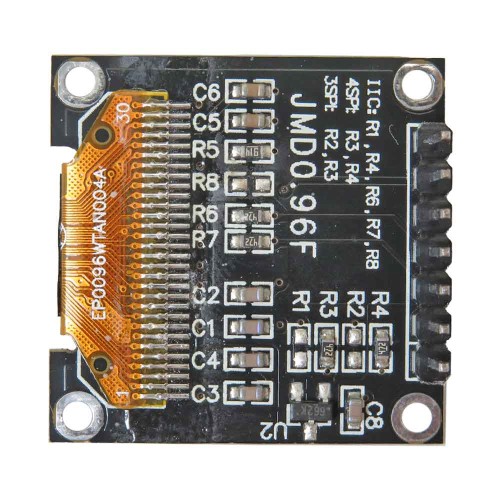

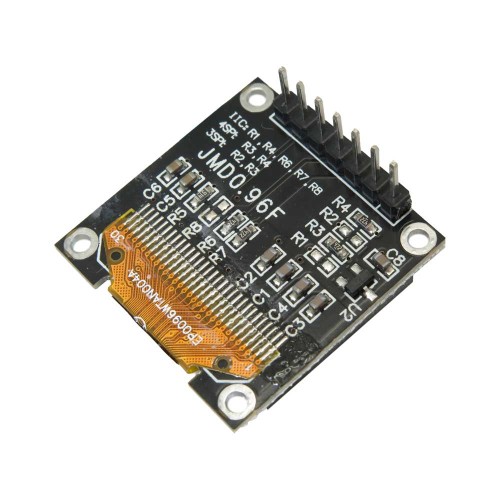

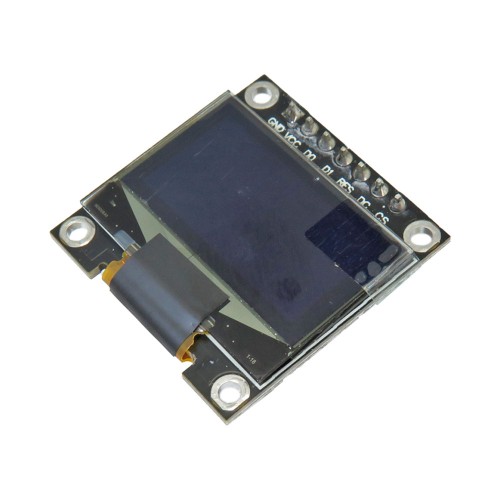

نمایشگر OLED سایز 0.96 اینچ دارای ارتباط SPI و IIC و چیپ درایور SSD1306

معرفی:

نمایشگرهای OLED ، نمایشگرهایی با کنتراست و رزولوشن بالا می‌باشند. از این رو قابلیت خوانایی واضح را برای کاربر فراهم می‌کنند. نمایشگرهای OLED نیاز به Backlight ( نور پس زمینه ) ندارند. و پیکسل ها خودشان نور افشانی می‌کنند و در مقایسه با LCD های کریستال مایع، باریکتر و شفاف تر با کنتراست بالاتر به علاوه مصرف توان کمتری دارند. چیپ SSD1306 یک کنترل کننده درایور قدرتمند CMOS است. این درایور از پروتکل های ارتباطی I2C و SPI پشتیبانی می‎کند و با توجه به اینکه در پروتکل I2C تنها با دو پایه برای اتصال نیاز دارد، و از هر دو پایه ها جهت تعذیه میکروکنترلر می‌توانید استفاده کنید. زاویه دید نمایشگر 160 درجه است و ابعاد آن 0.96 اینچ است. نمایشگر دارای ۸ سطر و ۱۲۸ ستون است.

مشخصات:

• نوع صفحه نمایش: OLED
• رزولوشن: 128×64 (پیکسل)
• اندازه نمایشگر: 0.96 اینچ
• آی سی درایور: SSD1306
• دمای کار: 40- تا 70+ درجه سانتی گراد
• ابعاد ماژول: 27.8 × 27.3 میلی متر
• ولتاژ کاری: 3.3 تا 5 ولت
• توان مصرفی: با تمام روشنایی حدود 25 میلی آمپر و در حالت خاموش حدود 1.5 میلی آمپر

پایه ها:

• GND: زمین
• VCC: منبع تغذیه مثبت (2.8 – 5.5 V)
• D0: سیم ساعت
• D1: سیم داده
• RES: تنظیم مجدد
• DC: داده/فرمان
• CS: انتخاب تراشه

کاربردها:

• مدیا پلیرهای دیجیتال قابل حمل مانند: تلفن موبایل، MP3 Player
• کاربردهای تبلیغاتی
• پروژه های الکترونیکی
• خانه های هوشمند
• دستگاه های پزشکی
• کنترل هوشمند
• ماشین حساب

Descriptions:

OLED displays are displays with high contrast and resolution, hence providing clear readability to the user. OLED displays do not need a backlight and the pixels emit light by themselves, and compared to liquid crystal LCDs, they are thinner and clearer with higher contrast and lower power consumption. The SSD1306 chip is a powerful CMOS driver controller. This driver supports I2C and SPI communication protocols, and considering that in I2C protocol, it needs only two pins to connect, and you can use both pins to control the microcontroller. The viewing angle of the display is 160 degrees and its dimensions are 0.96 inches. The display has 8 lines and 128 columns.

Application:

Portable digital media players such as mobile phones, MP3 players

Advertising applications

Electronic projects

Smart houses

medical equipment

intelligent control

calculator

Specifications:

Screen type: OLED

Resolution: 64 * 128 (pixels)

Display size: 0.96 inches

Driver IC: SSD1306

Working temperature: -40 to 70 degrees Celsius

Module dimensions: 27.8 x 27.3 mm

Working voltage: 3.3V / 5V

Power consumption: about 25 mAh with full brightness and about 1.5 mAh when off.

PinOut:

GND: Ground

VCC: Positive power supply (2.8 – 5.5 V)

D0: clock wire

D1: Data wire

RES: Reset

DC: Data/Command

CS: Chip selection
