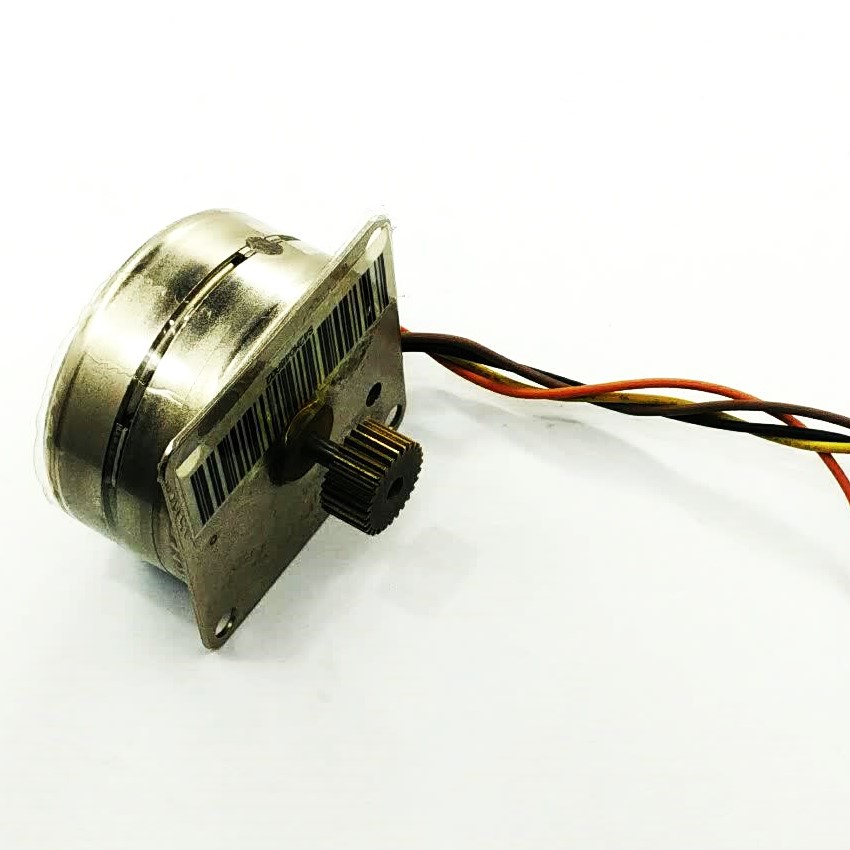

استپ موتور 7.5 درجه مدل S42M048A02 برند AIRPAX

معرفی:

موتورهای DC زغالی زمانیکه ولتاژ به ترمینالهای آنها تزریق می‌گردد به نرمی حرکت می‌کنند. استپ موتور بوسیله قابلیت تبدیل پالسهای ورودی به فواصل کوچک مشخص در موقعیت شفت شناخته می‌شوند. هر پالس شفت را به یک زاویه مشخص می‌برد. استپ موتورها اساساً دارای دندانه‌های مغناطیسی در اطراف یک شفت مرکزی از جنس آهن می‌باشند. الکترومغناطیسها بوسیله یک مدار راه انداز خارجی یا یک میکروکنترلر تغذیه می‌گردند. جهت چرخاندن شفت ابتدا به یکی از مغناطیس‌ها توان داده می‌شود، که مغناطیس باعث جذب دندانه‌های دنده می‌گردد. زمانیکه دندانه دنده روبروی اولین مغناطیس می‌ایستد، نسبت به مغناطیس بعدی دارای یک فاصله می‌باشد. این به معنای آنست که در صورت روشن شدن الکترومغناطیس بعدی و خاموش شدن اولی دنده به آهستگی می‌چرخد تا دندانه روبروی مغناطیس دوم قرار گیرد. از آنجا فرایند آغاز می‌گردد. هر یک از این چرخشها یک گام (استپ) نامیده می‌شود، تعداد مشخصی از این گامها یک دور کامل موتور را می‌سازند (دقت شود نسبت تعداد گامها به دور موتور همواره یک عدد صحیح است). و به این ترتیب یک موتور می‌تواند با زوایای مشخص بچرخد.

مشخصات:

• مدل: S42M048A02
• ولتاژ کار: 5 تا 12 ولت
• زاویه در هر پله: 7.5 درجه
• تعداد سیم: 4 سیم
• امپدانس: 25 اهم
• قطر موتور: 42 میلی متر
• ارتفاع موتور: 21.5 میلی متر
• قطر شفت: 3 میلی متر
• طول شفت: 10 میلی متر
• برند: AIRPAX
• کشور سازنده: سنگاپور
