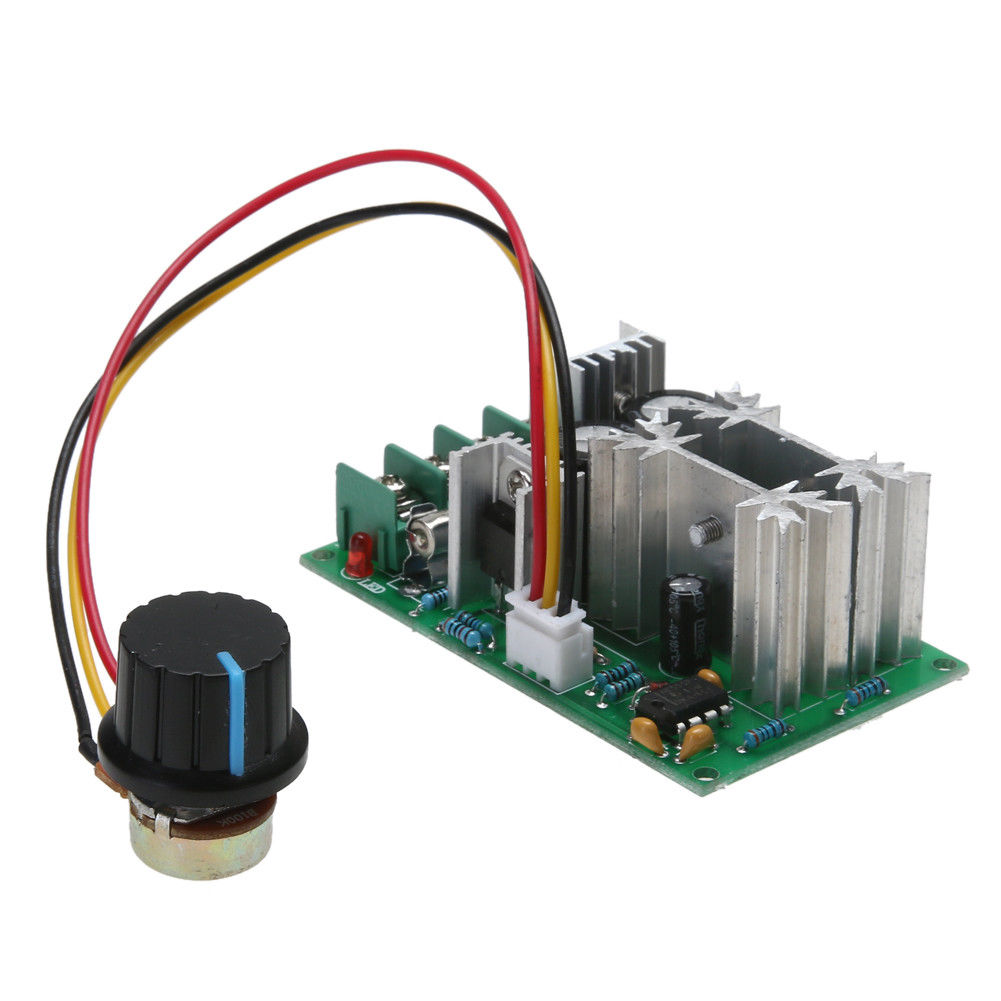

ماژول کنترل دور موتور PWM Motor Control 20A توسط پهنای پالس

معرفی:

از این ماژول میتوان برای کنترل دور موتور دی سی بین 0 تا 100 درصد و جریان ماکزیمم 20 امپر استفاده نمود.
کنترل موتور که مدولاسیون عرض پالسی یا اصطلاحا PWM است، نحوه کنترل سرعت موتور با استفاده از پالس های مربعی می باشد که هرچه پالس ها به یکدیگر نزدیک تر باشد سرعت چرخش موتور بالاتر می رود. توسط این ماژول می توانید با اتصال موتور و تغذیه به ترمینال ها مربوطه با چرخش پتانسیومتر سرعت حرکت موتور را کنترل کنید. این ماژول دارای توان بالا در راه اندازی موتور می باشد به همین علت بر روی بورد فیوز محافظ درنظر گرفته شده است.
مدولاسیون عرض پالس یا همان PWM یکی از روش های مرسوم کنترل دور موتورهای DC می باشد. با استفاده از این مدولاسیون سیگنالهای DC تبدیل به پالسهای مربعی ای می شود که زمان HI و LOW بودن سیگنال قابل تنظیم است. اگر زمان وظیفه یا Duty Cycle که نسبت HI به کل دوره تناوب می باشد تغییر کند میانگین ولتاژ یا همان مقدار DC سیگنال نیز متناسب با آن تغییر می کند. این تغییر سطح DC باعث تغییر در سرعت موتورها خواهد شد.
این مدل ماژول کنترل دور موتور DC دارای ولتاژ ورودی 10 تا 60 ولت بوده و قابلیت جریان دهی تا 20 آمپر را دارد. این ماژول دارای پتانسیومتر خارج بردی، فیوز محافظت اضافه بار بوده و فرکانس کاری آن 25 کیلوهرتز می باشد که باعث کاهش صدای سوت مانند موتور هنگام کار میشود.
در رباتیک و صنایع مختلف صنعتی و غیر صنعتی در برخی مواقع نیاز هست تا سرعت موتور را کنترل کنید.

مشخصات:

ولتاژ ورودی: بین 10 تا 60 ولت مستقیم دی سی
ولتاژ خروجی: بار خطی
جریان خروجی: ماکزیمم 20 امپر
توان پیوسته: 1200 وات
نوع رگولاسیون سرعت: تنظیم جریان
مد سرعت: پتانسیومتر خطی
محدوده سرعت: بین 0 تا 100 درصد
فرکانس کنترل: 25 کیلوهرتز
سایز ولوم : 097
سوراخ نصب ولوم: 7 میلیمتر
ابعاد تقریبی ماژول: 77x45x28 میلیمتر
سایز تقریبی برد: 73×40 میلیمتر
وزن: 74gr

Specifications:

Input voltage: DC10-60V
Output voltage: Linear load
Output current: 0-20A
Continuous power: 1200W
Speed regulating type: adjust flow
Speed mode: potentiometer (linear)
Speed range: 0-100%
Control frequency: 25KHz
Knob size: 097
Potentiometer mounting hole: 7mm
Module size: approx. 77x45x28mm /3.03*1.77*1.10”
Net weight: approx. 74g
Board Size: approx. 73x40mm /2.87*1.57”
