اپتوکوپلر – درایور PC929 پکیج SMD

معرفی:

اپتوکوپلر چیست:

طراحی پایه یک اپتوکوپلر که اپتوایزولاتور (Opto-Isolator) نیز نامیده می‌شود، از یک LED که نور فروسرخ یا مادون قرمز تولید می‌کند، و یک قطعه نیمه‌ هادی حساس به نور که برای آشکارسازی نور فروسرخ به کار می‌رود، تشکیل شده است. هر دو قطعه LED و قطعه حساس به نور در یک محفظه تاریک قرار داده شده‌اند. و پایه‌های فلزی برای اتصال الکتریکی دارند.

یک اپتوکوپلر یا اپتوایزولاتور از یک فرستنده یا امیتر نوری، یک LED و یک گیرنده حساس به نور تشکیل شده است. گیرنده می‌تواند یک فتودیود، فتوترانزیستور،‌ مقاومت نوری یا فتورزیستور، SCR یا تریستور نوری (فتوتریستور) یا ترایاک نوری (فتوترایاک) باشد.

داخل اپتوکوپلر‌ ها یک دیود نوری به همراه یک فتوترانزیستور قرار گرفته که هردو نسبت به محیط خارج اپتوکوپلر ایزوله شده اند. بدین معنی که فتوترانزیستور داخلی تنها می‌تواند نور ساطع شده توسط دیود نوری داخلی را دریافت کند. بیس فتوترانزیستور توسط نور دریافتی از طرف دیود نوری تحریک می‌شود و می‌تواند با توجه به آن، جریان را از خود عبور بدهد.

مشخصات و کاربرد:

• استفاده میشود در درایوها و اینورترهای صنعتی به عنوان درایور و اپتوکوپلر IGBT
• قابلیت تشخیص اتصال کوتاه در IGBT
• فراهم کردن جریان و ولتاژ مناسب جهت درایور IGBT
• سرعت پاسخ بسیار بالا
• قابلیت ایزولاسیون ولتاژ مدار فرمان و قدرت
• تعداد پین: 14 پین
• پکیج: SMD
• برند: SHARP

معرفی مدار داخلی و پین های PC929

• پایه شماره 1 و 2 کاتد است و سیگنال ورودی را از سمت میکروکنترلر دریافت می کنید.
• پایه شماره 3 آند است و سیگنال ورودی را از سمت میکروکنترلر دریافت می کند.
• پایه شماره 4 تا 7 به مدار متصل نیستند.
• پایه شماره 8 بنام FS و پایه 9 بنام C سیگنالهای ورودی و خروجی مدارهای حفاظتی هستند.
• پایه شماره 10 زمین است.
• پایه شماره 11 خروجی O1
• پایه شماره 12 خروجی O2
• پایه شماره 13 VCC و تغذیه اصلی آی سی است.
• پایه شماره 14 نیز زمین است.

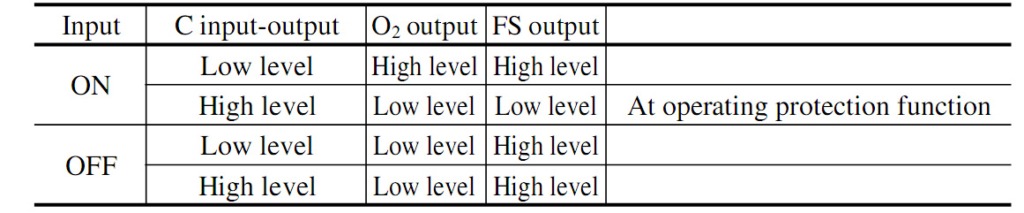

جدول صحت PC929

همانطور که از جدول فوق مشاهده می شود خروجی PC929 زمانی High می باشد که ورودی ON باشد و همچنین ورودی و خروجی ترمینال C نیز LOW باشد.

دیتاشیت
