معرفی:

این کنترلر قوی قابلیت  کنترل سرعت و جهت چرخش تمامی موتورهای پله ای و تمامی موتورهای DC را دارا می باشد. و در 4 مد برنامه ریزی  شده و به صورت کاملا اتوماتیک وبر طبق برنامه داده شده عمل می نماید .
در این 4 مد می توان تعداد پله، چپ گرد و یا راست گرد بودن، تعداد تکرار، سرعت گردش موتور و زمان فعال بودن رله خروجی را به صورت دقیق تنظیم نمود .
از قابلیت های دیگر این کنترلر که این محصول را نسبت به دیگر محصولات متمایز می نماید دارا بودن نرم افزار کامپیوتری با قابلیت تنظیم تمامی مقادیر در این نرم افزار می باشد.
لازم به ذکر است که این برد برای کارکرد خود نیازی به کامپیوتر ندارد و تمامی تنظیمات از طریق صفحه کلید و LCD  روی برد اصلی قابل دسترسی می باشد.

قابلیت ها:

• کنترل جهت گردش موتور به صورت تمام خودکار
• صفحه کلید 4*4
• نمایشگر LCD کاراکتری 16*2 جهت نمایش تنظیمات و پیام ها
• تنظیم تعداد پایه ها در یک سیکل کاری
• تنظیم تکرار عمل (تکرار پله های تنظیم شده)
• تنظیم سرعت چرخش (دیجیتال)
• کنترل موتورهای پله ای 5 تا 35 ولت (4A)
• دارای MOSFET در مدار خروجی جهت جریان دهی بالا (4A)
• کنترل تمامی موتورهای پله ای (چهار، پنج، شش و هشت سیمه)
• قابلیت کنترل همزمان دو موتور DC به طور کاملا مستقل
• امکان تنظیم سرعت موتورهای DC از 0 تا 100(PWM) و جهت چرخش به صورت دیجیتال
• رله فعال شونده بعداز اتمام هر سیکل کاری (10A max)
• امکان کنترل کلیه فرمان ها بدون نیاز به کامپیوتر و از طریق صفحه کلید 4*4
• امکان کنترل کلیه قابلیت های برد از طریق فرمان های خارجی

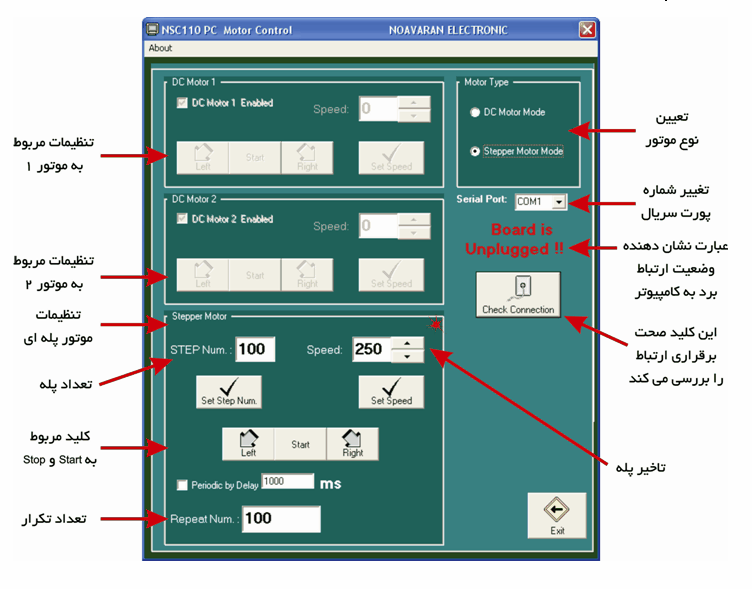

• امکان کنترل کلیه فرمان ها از طریق نرم افزار کامپیوتری با پورت سریال
• جهت کار با پورت USB می توانید از یک مبدل USB به سریال استفاده نمایید.

مشخصات:

• ابعاد برد: 17×14.5 سانتی متر
• جنس برد: فایبر گلاس
• بدون قاب
• تعداد مدلهای کاری: 4 مدل
• مدلهای کاری: در این 4 مد می توان تعداد پله، چپ گرد و یا راست گرد بودن، تعداد تکرار، سرعت گردش موتور و زمان فعال بودن رله خروجی را به صورت دقیق تنظیم نمود.
• نوع ارتباط با کامپیوتر: پورت سریال RS232
• نوع موتور: موتور DC و استپر موتور
• نوع خروخی ها: ماسفت
• منبع تغذیه: 7.5 ولت DC برای کنترلر و 5 تا 35 ولت برای موتور

محتویات جعبه محصول:

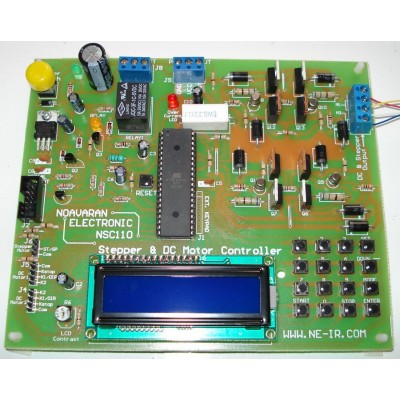

• برد کنترلر NSC110
• نمایشگر کاراکتوری LCD 2X16
• کابل رابط سریال
• برگه راهنمای سریع برد
• سی دی نرم افزارها بهمراه فایل راهنمای محصول (PDF)
