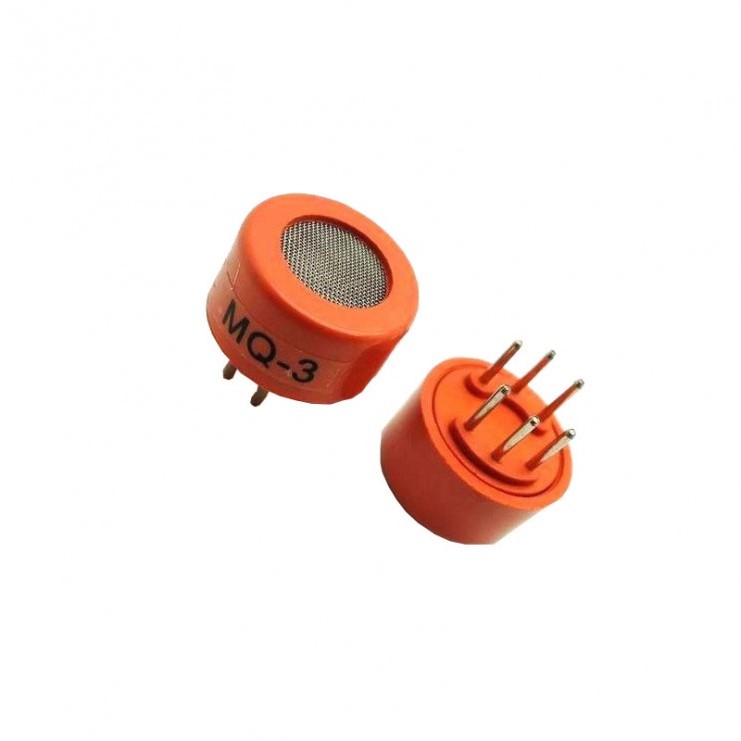

سنسور گاز الکل مدل MQ-3 کپی

معرفی:

سنسور یا حسگرهای تشخیص گاز سری MQ از هیتر داخلی کوچک و سنسور الکترو شیمیایی تشکیل شده است. این سنسورها به طیف گسترده ای از گازها حساس اند. سنسور الکل MQ-3 یکی از سنسورهای گاز heater- driven سری MQ است که دارای مقاومت متغیر داخلی از پین A به پین B است که تابعی از میزان الکل موجود در هوا می باشد. خروجی این سنسور آنالوگ است. این سنسور می تواند الکل موجود در خون انسان را از طریق شناسایی میزان آن در تنفس اندازه گیری کند. الکل مقاومت داخلی سنسور را پایین می آورد و اندازه گیری الکل بر مبنای اندازه گیری این مقاومت است. توجه داشته باشید که هیچ گاه سنسور را توسط الکل مرطوب نکنید و تنها داخل شدن بخارات الکل در سنسور باعث خوانده شدن میزان آن توسط سنسور خواهد شد.

سنسور گاز MQ3 مناسب برای تشخیص الکل قابل راه اندازی با همه میکروکنترلرهای دارای واحد ADC

شما می توانید با استفاده از آردوینو به راحتی این سنسور را راه اندازی کنید اما در نظر داشته باشید که برای استفاده از این سنسور ابتدا باید به مدت 15 دقیقه هیتر آن گرم بشود که خروجی سنسور قابل اعتماد باشد. و این هیتر جریان تقریبا زیادی نیاز دارد، بنابراین نمی توان تغذیه این سنسور را از برد های آردوینو گرفت و باید برای آن یک تغذیه جداگانه 5 ولت حدود 2 آمپری در نظر گرفت.

کاربرد:

• تشخیص الکل ( اتانول)
• ساخت دستگاه تست میدانی

مشخصات:

• مدل: MQ-3
• ولتاژ کاری: 5 ولت
• حداکثر جریان مصرفی: 150 میلی آمپر
• حداکثر توان مصرفی: 800 میلی وات
• دمای کاری: 10- تا 50+ درجه سانتیگراد
• رطوبت نسبی کاری: حداکثر 95 درصد (بدون تشکیل شبنم)
• گازهای قابل تشخیص: الکل و بنزین
• حساسیت: 25PPm تا 500PPm
• نوع خروجی: آنالوگ
