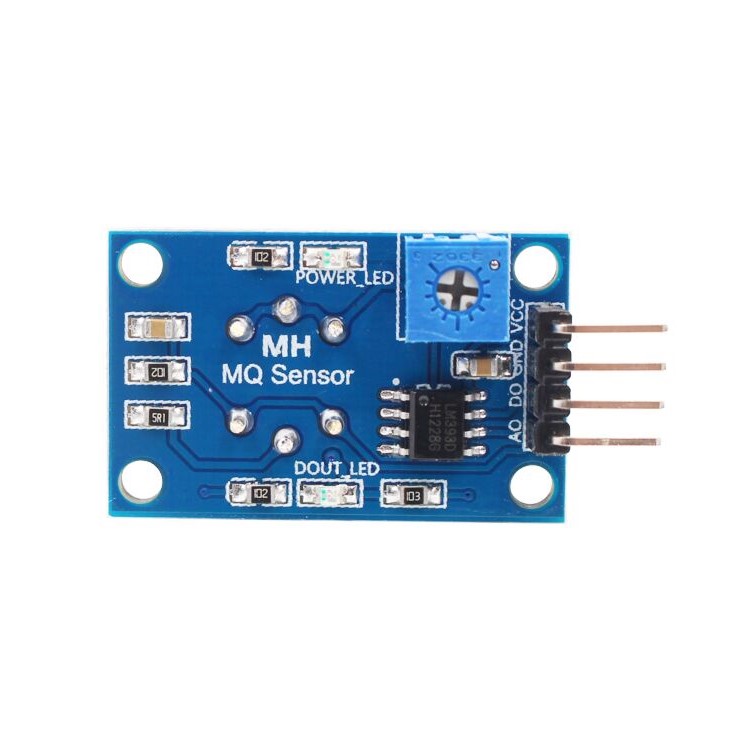

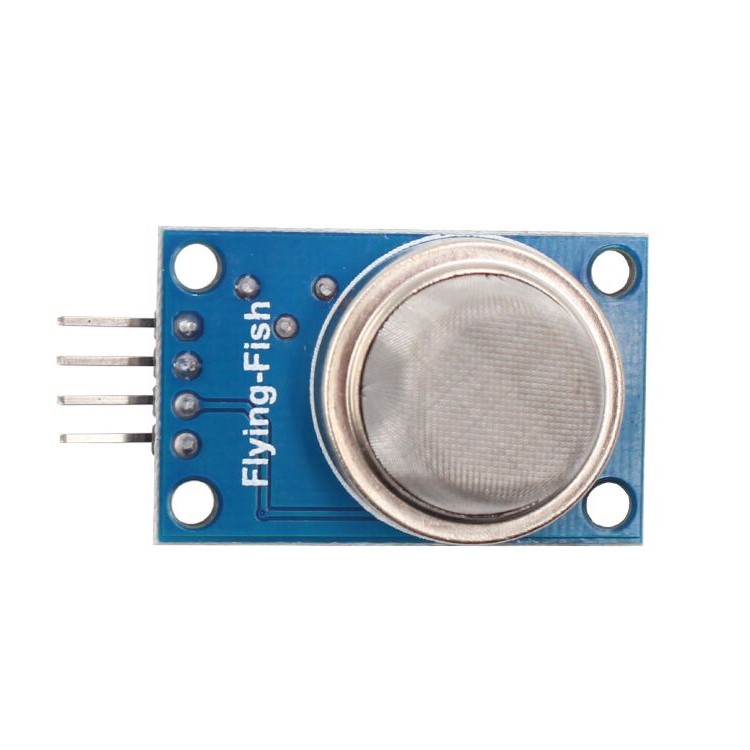

ماژول سنسور تشخیص کیفیت هوا مدل MQ-135

معرفی:

سنسور MQ135 یک سنسور گازی است که اغلب برای تشخیص و اندازه‌گیری کیفیت هوا استفاده می‌شود. این سنسور قادر به تشخیص گازهای مختلف از جمله دود، CO2، آمونیاک، سولفید و بنزن است. با این حال، دقت و حساسیت سنسور MQ135 در تشخیص هر گاز به طور دقیق وابسته به محیط و شرایط استفاده است.سنسور MQ135 بر اساس تغییر مقاومت الکتریکی در پاسخ به تغییرات غلظت گازها عمل می‌کند. غلظت گازهای مختلف می‌تواند مقاومت سنسور را تغییر دهد و این تغییرات را سنسور آشکار می‌کند. برای خواندن مقدار گازها، باید سنسور را به مدار الکترونیکی یا میکروکنترلری متصل کرده و از طریق آن مقادیر را خواند.

ویژگیها:

• طیف وسیعی از تشخیص: MQ-135 می تواند طیف وسیعی از آلاینده ها، از جمله مونوکسید کربن، آمونیاک، اکسیدهای نیتروژن و VOC ها را شناسایی کند، که آن را به یک راه حل همه کاره برای نظارت بر کیفیت هوا تبدیل می کند.
• هزینه کم: MQ-135 در مقایسه با سایر راه حل های نظارت بر کیفیت هوا نسبتاً ارزان است و آن را به گزینه ای مقرون به صرفه برای برنامه هایی تبدیل می کند که در آنها بودجه مورد توجه است.
• اندازه جمع و جور: اندازه کوچک MQ-135 آن را برای استفاده در سیستم های قابل حمل و جاسازی شده مناسب می کند و آن را به گزینه ای محبوب برای پروژه های DIY و علاقمندان تبدیل می کند.
• مصرف انرژی کم: MQ-135 برای کارکردن به انرژی بسیار کمی نیاز دارد و برای کاربردهایی که با باتری کار می کنند مناسب است.
• استفاده آسان: استفاده از MQ-135 آسان است و می توان آن را با حداقل تلاش در انواع سیستم ها ادغام کرد و آن را به یک راه حل در دسترس برای طیف وسیعی از کاربران تبدیل میکند.

مشخصات:

• عنصر حسگر: نیمه هادی SnO2
• محدوده تشخیص: 10-1000ppm برای اکثر گازها
• دقت تشخیص: ± 10٪ از غلظت واقعی
• زمان گرم کردن: <1 دقیقه
• زمان پاسخگویی: <10 ثانیه
• زمان بازیابی: <30 ثانیه
• ولتاژ کاری: 5 ولت DC
• جریان عملیاتی: <100mA
• ولتاژ خروجی آنالوگ: 0-5V DC
• ولتاژ خروجی دیجیتال: سطح TTL
• محدوده دمای کارکرد: -10 تا 50 درجه سانتیگراد
• محدوده رطوبت عملیاتی: 5٪ تا 95٪ RH (غیر متراکم)
• ابعاد: 36mm x 22mm x 17mm
• وزن: 5 گرم

بررسی پایه های سنسور MQ135:

• پایه VCC (همچنین به عنوان VCC قرار می‌گیرد): این پایه برای اتصال به منبع تغذیه مورد نیاز سنسور است. اغلب از ولتاژ 5 ولت استفاده می‌شود، اما در برخی موارد ممکن است نیاز به ولتاژ بالاتر یا پایین‌تر باشد.
• پایه GND: این پایه به منبع ارتباطی (زمین) متصل می‌شود و برای ایجاد اتصال الکتریکی با مدار منبع تغذیه استفاده می‌شود.
• پایه AOUT: این پایه خروجی آنالوگ سنسور MQ135 است. ارتفاع ولتاژ خروجی بین 0 تا ولتاژ منبع تغذیه (5 ولت) تغییر می‌کند و مقدار آن با تغییر غلظت گازها مرتبط است.
• پایه DOUT: این پایه خروجی دیجیتال سنسور MQ135 است. زمانی که غلظت گاز به سطح مشخصی می‌رسد، وضعیت این پایه تغییر می‌کند. میکروکنترلرها و سیستم‌های الکترونیکی می‌توانند از این خروجی برای تشخیص حضور گاز استفاده کنند.
