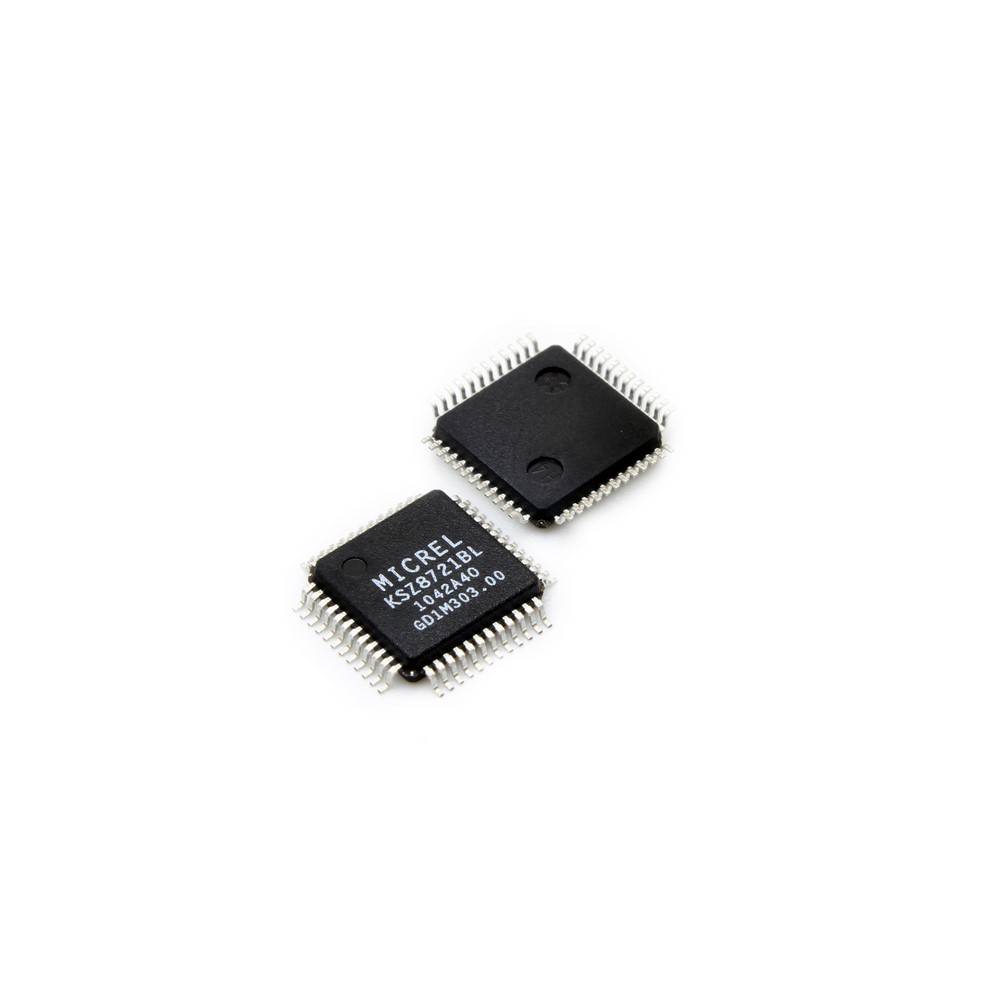

آی سی اترنت KSZ8721BL SMD پکیج LQFP-48

معرفی:

تراشه KS8721BL و KS8721SL که با هسته 2.5 ولتي براي برآوردن نيازهاي ولتاژ پايين و کم مصرف کار مي کنند، فرستنده هاي لايه فيزيکي 10BASE-T/100BASE-TX/FX هستند، که از رابط هاي MII و RMII براي انتقال و دريافت داده ها استفاده مي کنند.
آنها حاوي عملکردهاي 10BASE-T Physical Medium Attachment (PMA)، Physical Medium Dependent (PMD) و Physical Coding Sub-layer (PCS) هستند. KS8721BL/SL همچنين داراي فيلتر خروجي 10BASE-T روي تراشه است. اين نياز به فيلترهاي خارجي را از بين مي‌برد و اجازه مي‌دهد از يک مجموعه خط مغناطيسي براي برآورده کردن الزامات 100BASE-TX و 10BASE-T استفاده شود.
KS8721BL/SL به طور خودکار خود را براي سرعت 100 يا 10 مگابيت بر ثانيه و عمليات تمام يا نيمه دوطرفه با استفاده از يک الگوريتم مذاکره خودکار روي تراشه پيکربندي مي کند. آنها فرستنده و گيرنده لايه فيزيکي ايده آل براي برنامه هاي کاربردي 100BASE-TX/10BASE-T هستند.

مشخصات:

• پارت نامبر تراشه: KSZ8721BL
• حداقل دمای عملیاتی: 0 درجه سانتیگراد
• حداکثر دمای عملیاتی: +70 درجه سانتیگراد
• تعداد فرستنده ها: 1 فرستنده
• حداکثر ولتاژ تغذیه: 3.6 ولت
• حداقل ولتاژ تغذیه: 3 ولت
• نوع عملکرد: 3.3V Single Power Supply 10/100BASE-TX/FX MII Physical Layer Transceiver
• انواع رابطها: MII, RMII
• سرعت داده: 10 یا 100 مگا بیت بر ثانیه
• دوسمتی Full دوسمتی
• نوع نصب: SMD/SMT

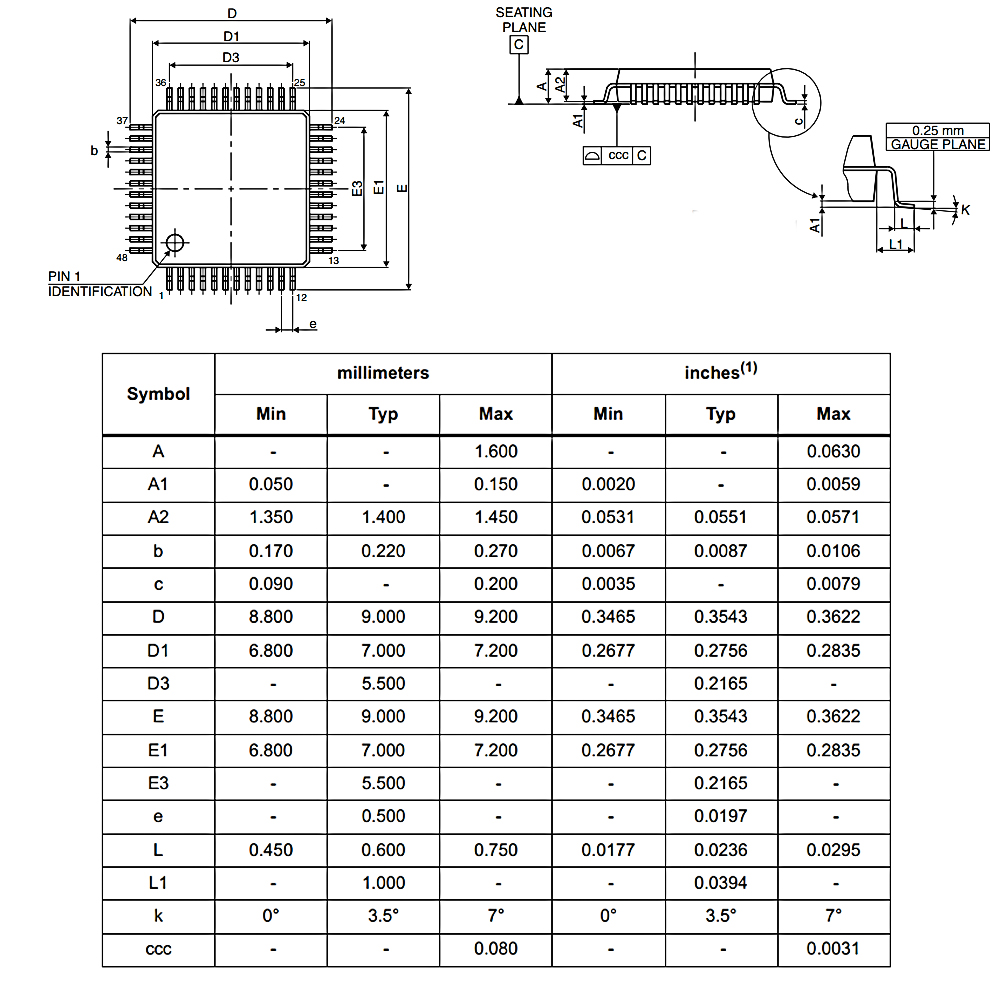

• پکیج: LQFP-48
• برند: Micrel, Inc

دیتاشیت

Description:

Operating with a 2.5V core to meet low-voltage and lowpower requirements, the KS8721BL and KS8721SL are 10BASE-T/100BASE-TX/FX Physical Layer Transceivers that use MII and RMII interfaces to transmit and receive data.
They contain 10BASE-T Physical Medium Attachment (PMA), Physical Medium Dependent (PMD), and Physical Coding Sub-layer (PCS) functions. The KS8721BL/SL also have on-chip 10BASE-T output filtering. This eliminates the need for external filters and allows a single set of line magnetics to be used to meet requirements for both 100BASE-TX and 10BASE-T.
The KS8721BL/SL automatically configure themselves for 100 or 10Mbps and full- or half-duplex operation, using an on-chip auto-negotiation algorithm. They are the ideal physical layer transceiver for 100BASE-TX/ 10BASE-T applications.
