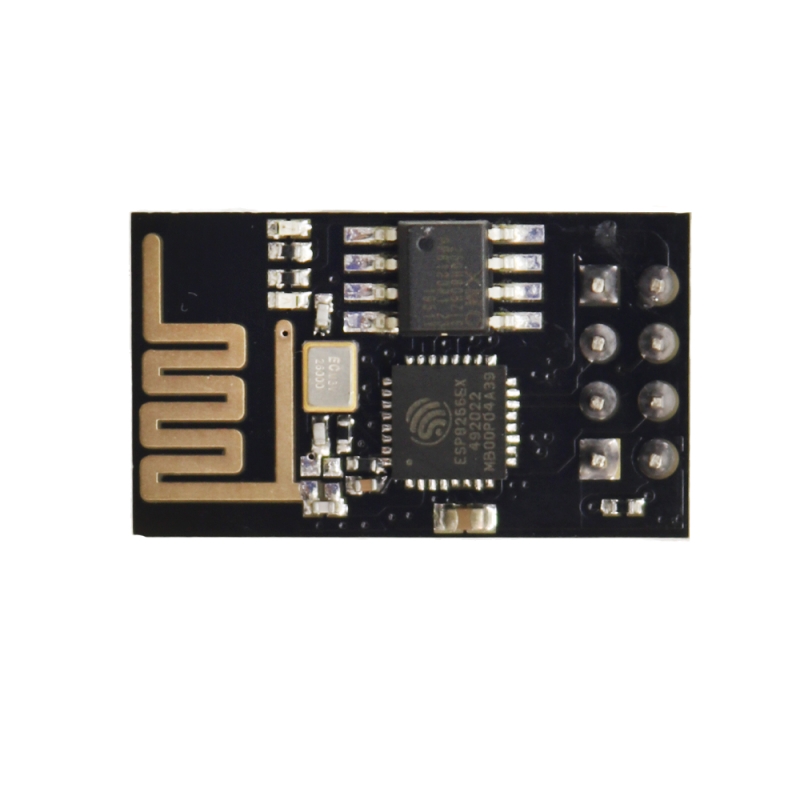

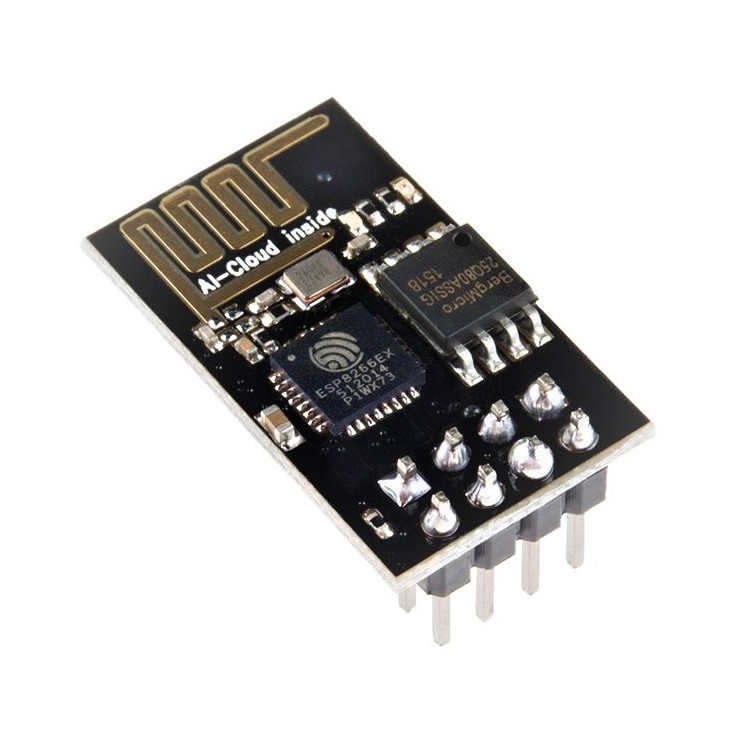

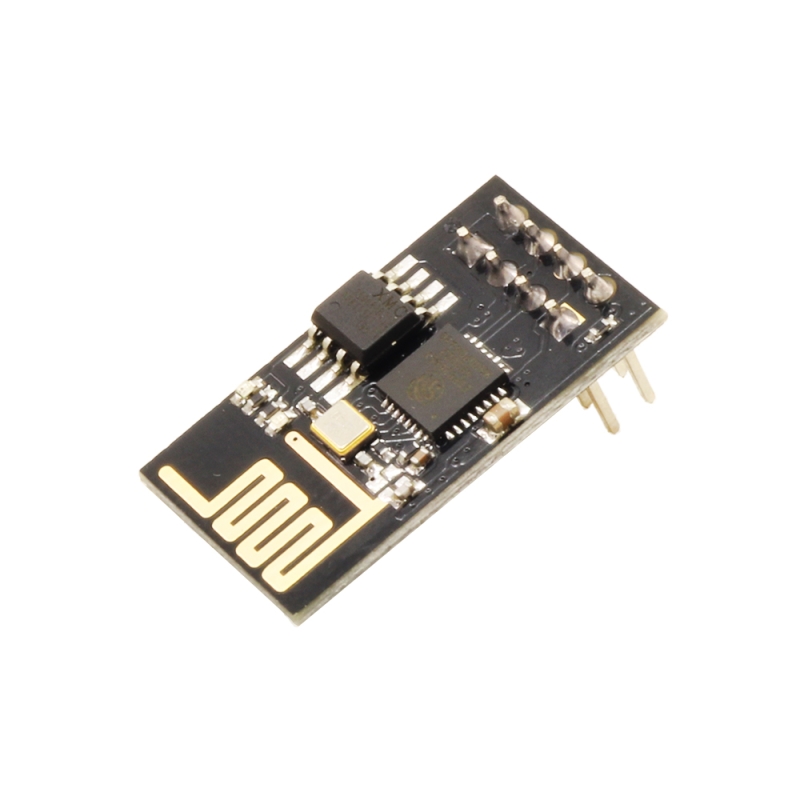

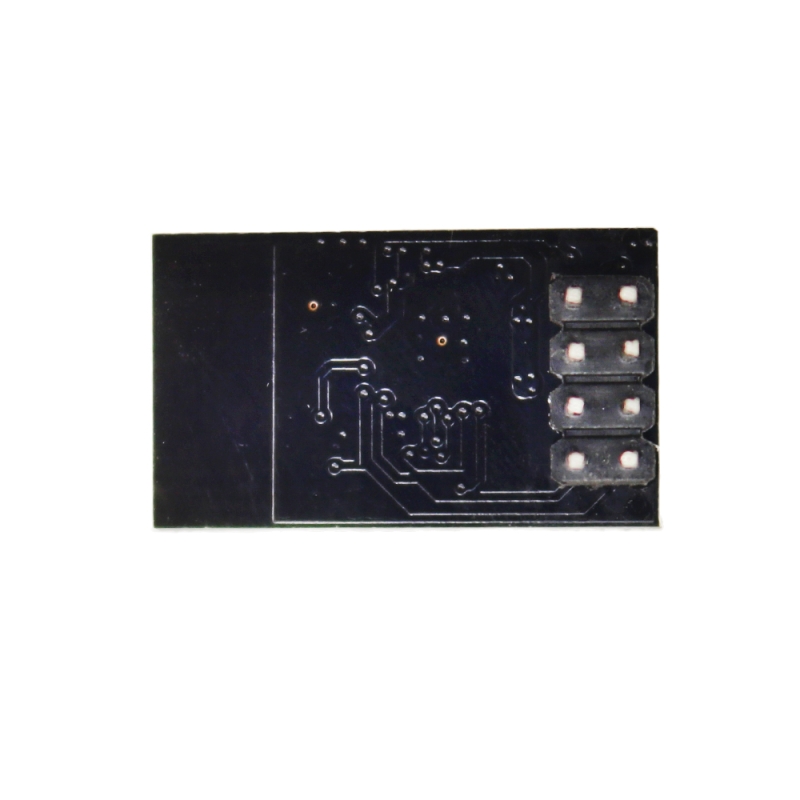

ماژول وای فای ESP8266 مدل ESP-01

معرفی:

ماژول ESP8266 ESP-01 یکی از محبوب‌ترین و پرکاربردترین ماژول‌های وای‌فای در دنیای اینترنت اشیاء (IoT) است که با بهره‌گیری از تراشه قدرتمند ESP8266، امکان اتصال سریع و پایدار به شبکه‌های Wi-Fi را فراهم می‌کند. این ماژول به‌ صورت مستقیم از طریق واسط UART به میکروکنترلرها متصل شده و از مجموعه دستورات AT Command برای پیکربندی و کنترل استفاده می‌نماید. با پشتیبانی از پروتکل‌های TCP/IP و Wi-Fi استاندارد 802.11 b/g/n، ESP-01 توانایی ارسال و دریافت داده از طریق اینترنت یا شبکه محلی را بدون نیاز به تجهیزات جانبی دیگر فراهم می‌کند. طراحی بسیار کوچک و مصرف انرژی پایین آن را برای کاربردهای پرتابل، سنسورها، خانه هوشمند و پروژه‌های کنترل از راه دور مناسب می‌سازد. همچنین این ماژول دارای آنتن روی برد (PCB Antenna)، دو پین GPIO قابل برنامه‌ریزی و قابلیت کار در حالت Soft-AP، Station و یا هم‌ زمان هر دو است.

مشخصات:

• ولتاژ کاری: 3.3V DC
• پروتکل ارتباطی با میکروکنترلر: UART (سریال)
• پشتیبانی از استانداردهای وای‌فای: 802.11 b/g/n
• پشتیبانی از Wi-Fi Direct (P2P) و Soft-AP
• پشتیبانی از پروتکل TCP/IP
• دارای آنتن PCB روبردی

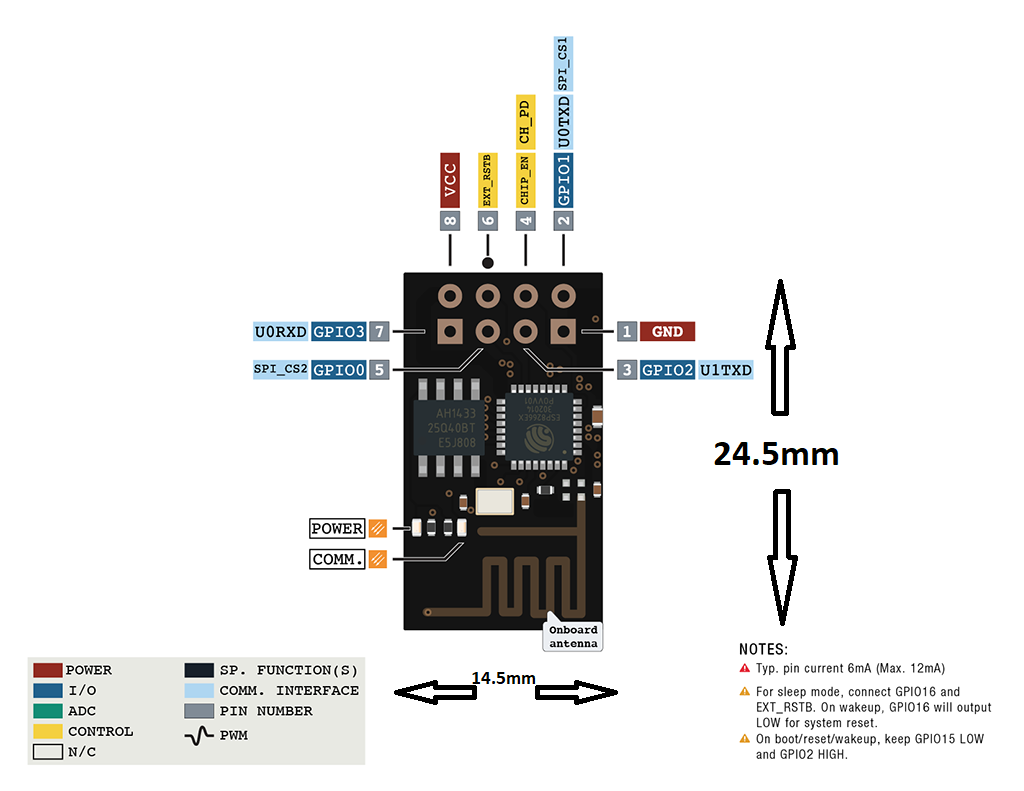

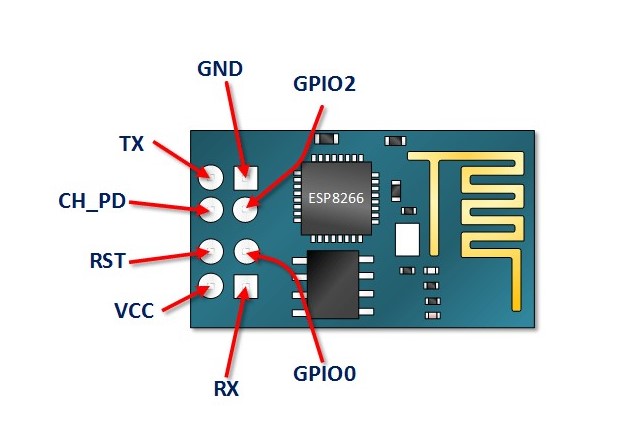

• تعداد GPIO: 2 عدد قابل تنظیم
• توان خروجی در حالت 802.11b: حدود 19.5dBm
• جریان نشتی در حالت Power Down: کمتر از 10μA
• پردازنده داخلی: 32-bit RISC با قابلیت استفاده به عنوان پردازنده اصلی
• واسط‌های ارتباطی داخلی: SDIO 2.0, SPI, UART
• فرمت پکیج: QFN-32
• رم و حافظه فلش: داخلی و قابل اتصال به حافظه خارجی
• مصرف توان در حالت آماده‌به‌کار: کمتر از 1.0mW (DTIM3)
• پشتیبانی از رمزنگاری WEP, TKIP, AES و WAPI

کاربردها:

ماژول ESP8266 ESP-01 به دلیل اندازه کوچک و امکانات کامل ارتباطی، در پروژه‌های گوناگون اینترنت اشیاء، هوشمندسازی، اتوماسیون خانگی و سنجش از راه دور کاربرد فراوان دارد. همچنین به‌دلیل پشتیبانی از AT Command به‌راحتی با انواع میکروکنترلرها مانند Arduino، STM32 و AVR قابل استفاده است.

• کنترل وسایل خانگی از راه دور
• پروژه‌های خانه هوشمند
• شبکه‌های سنسوری بی‌سیم
• سیستم‌های دیتالاگر متصل به اینترنت
• هوشمندسازی سیستم‌های روشنایی و تهویه
• مانیتورینگ و کنترل گلخانه‌ها
• ربات‌های کنترل‌شونده از طریق Wi-Fi
• پروژه‌های دانش‌آموزی و دانشگاهی در زمینه IoT
• راه‌اندازی وب‌سرورهای محلی روی ESP
• توسعه نمونه‌های اولیه دستگاه‌های متصل به اینترنت

دیتاشیت

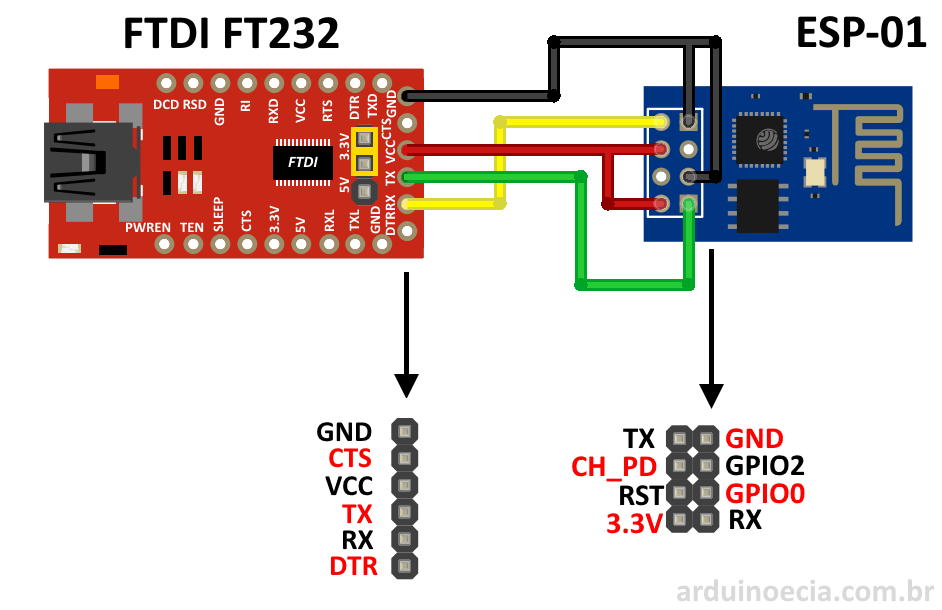

جهت پروگرام کردن ماژول می توانید از این سیم بندی استفاده کنید، ماژول استفاده شده FT232 می باشد.

Introduction:

This is WiFi serial transceiver module, based on ESP8266 SoC.
The SOC has Integrated TCP/IP protocol stack
We have a set of documents in Chinese. We are preparing tutorials and demo software to showcase utility of this module.
ESP8266 is a highly integrated chip designed for the needs of a new connected world. It offers a complete and self-contained Wi-Fi networking solution, allowing it to either host the application or to offload all Wi-Fi networking functions from another application processor. ESP8266 has powerful on-board processing and storage capabilities that allow it to be integrated with the sensors and other application specific devices through its GPIOs with minimal development up-front and minimal loading during runtime. Its high degree of on-chip integration allows for minimal external circuitry, and the entire solution, including front-end module, is designed to occupy minimal PCB area.

Specification:

802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Integrated TCP/IP protocol stack
Integrated TR switch, balun, LNA, power amplifier and matching network
Integrated PLLs, regulators, DCXO and power management units
+19.5dBm output power in 802.11b mode
Power down leakage current of <10uA
Integrated low power 32-bit CPU could be used as application processor
SDIO 1.1/2.0, SPI, UART
STBC, 1×1 MIMO, 2×1 MIMO
A-MPDU & A-MSDU aggregation & 0.4ms guard interval
Wake up and transmit packets in < 2ms
Standby power consumption of < 1.0mW (DTIM3)
SDIO 2.0, SPI, UART
32-pin QFN package
Integrated RF switch, balun, 24dBm PA, DCXO, and PMU
Integrated RISC processor, on-chip memory and external memory interfaces
Integrated MAC/baseband processors
Quality of Service management
I2S interface for high fidelity audio applications
On-chip low-dropout linear regulators for all internal supplies
Proprietary spurious-free clock generation architecture
