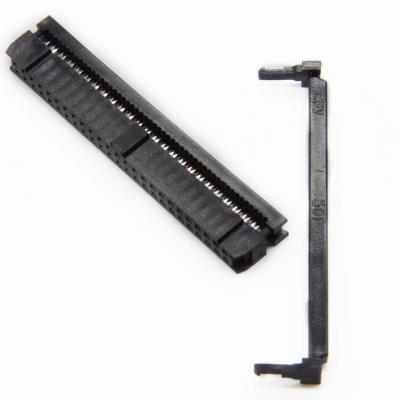

آی دی سی 2.54 میلی متر 50 پین مادگی IDC 2×25

معرفی:

آی دی سی مادگی (IDC) با فاصله پین (pitch) 2.54 میلی متری از نوع پرسی و به صورت مادگی ارائه میشود. و سمت دیگر آن، باکس هدر یا باکس قفل دار قرار میگیرد. کانکتور IDC به کابل فلت متصل میشود. به این صورت که کابل فلت بین دو فک این کانکتور قرار گرفته و با استفاده از پرس مخصوص که وجود دارد، به کانکتور پرس میشود. پین ها در این کانکتور از طریق سوزن های ریزی که بین دو کف قرار دارند، به سیم های متناظر خود وصل میشوند و عمل فرآیند لحیم کاری حذف میشود. و فرآیند مونتاژ در تعداد رشته سیم های بالا به شدت افزایش می‌یابد.

مشخصات:

• نوع کانکتور: IDC 2×25
• کد کانکتور: DS1016
• جنسیت کانکتور: مادگی
• تعداد پین: 50 پین بصورت (25×2)
• تعداد ردیفها: 2 ردیف
• فاصله بین پینها: 2.54 میلی متر
