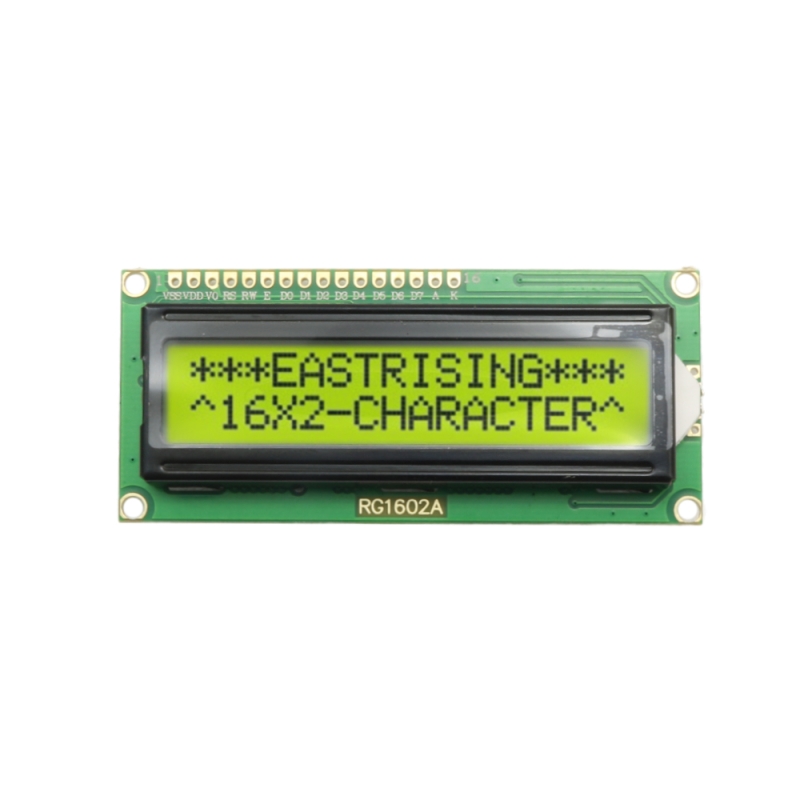

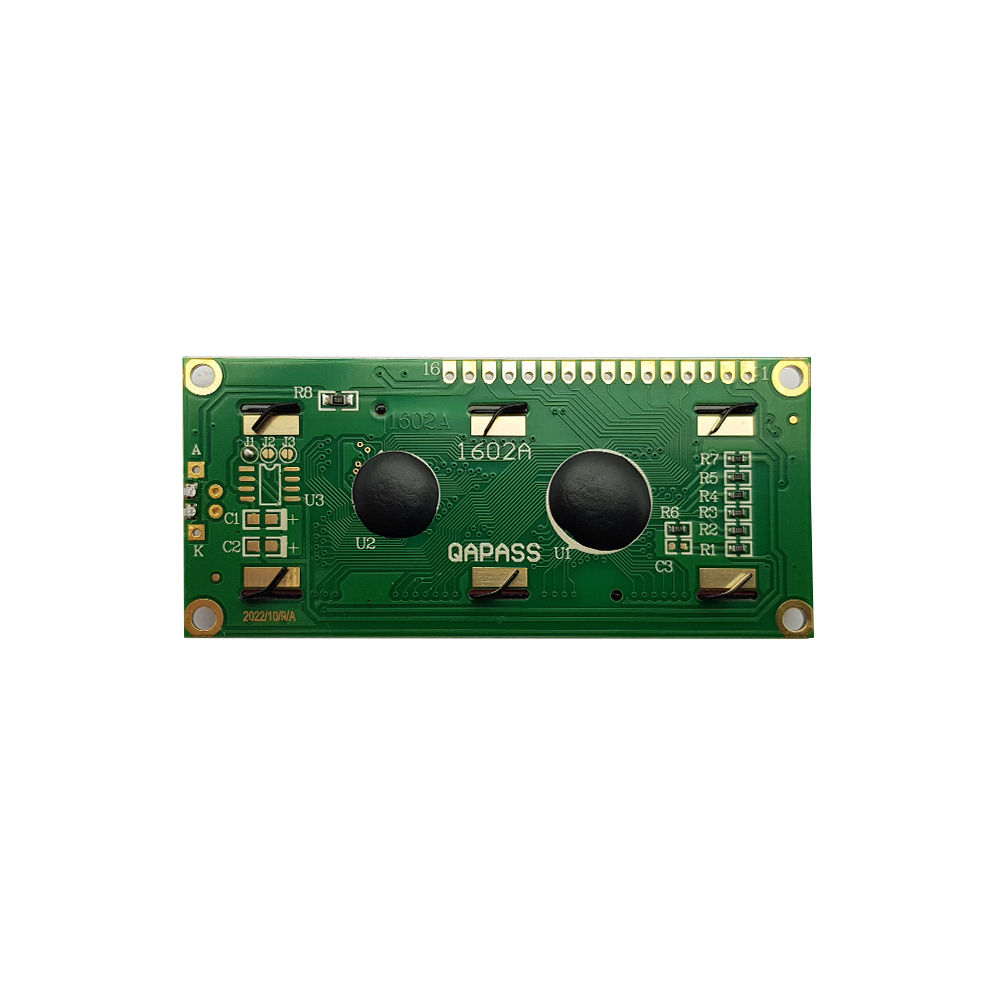

نمایشگر LCD کاراکتری 2X16 بک لایت سبز مدل 1602A

معرفی:

نمایشگرهای کاراکتری با قابلیت راه اندازی توسط میکروکنترلرها می‌باشند. نمایشگرهای کاراکتری تک رنگ و در اندازه های مختلف موجود بوده و به دلیل کارکرد ساده ای که دارند، در ساخت انواع پروژه ها مورد استفاده قرار می‌گیرند.

مشخصات:

• مدل نمایشگر: 1602A
• ابعاد خارجی: 80x36x11 میلی متر
• ابعاد صفحه نمایش: 13.8×64.5 میلی متر
• تعداد کاراکتر: 2×16
• ولتاژ تغذیه: 3.3 تا 5 ولت
• نور پس زمینه: سبز
• دمای کاری: 20- تا 70+ درجه سانتیگراد

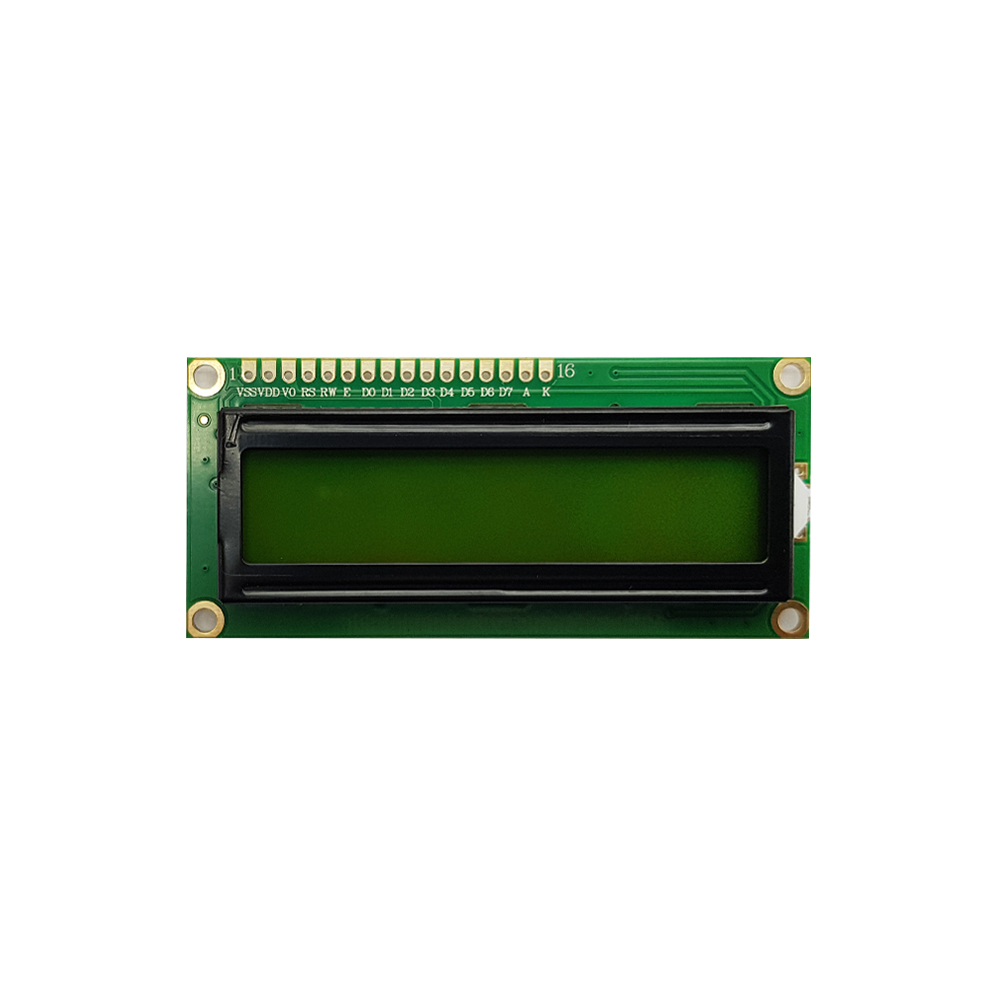

معرفی پایه ها:

VSS = زمین GND
VCC = تغذیه ۵ ولت
(VO (Display Contrast Pin = تنظیم شدت نور صفحه
(RS (Register Select = انتخاب رجیستر
(RW (Read/Write = پایه Read و Write
E = پایه Enable
D0 – D7 = پایه های دیتا
A = پایه Anode
K = پایهcathode
