ولت متر و آمپرمتر روپنلی تک رنگ قرمز 10ADC – 100VDC

معرفی:

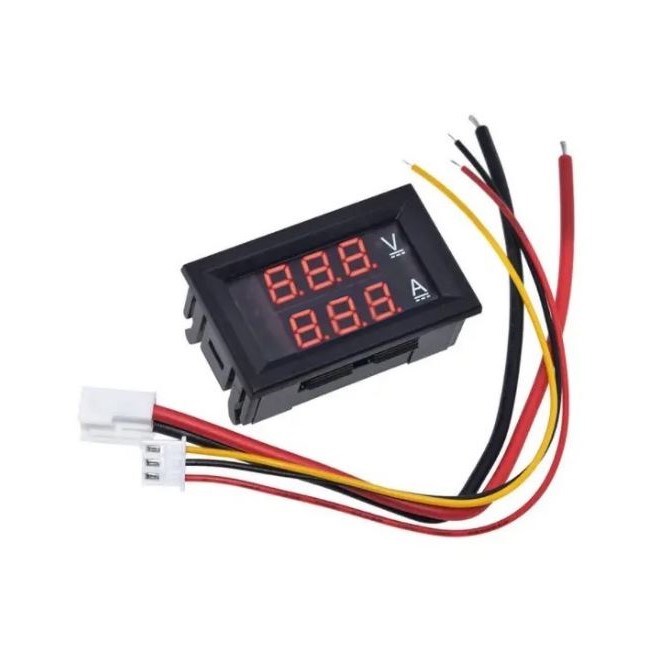

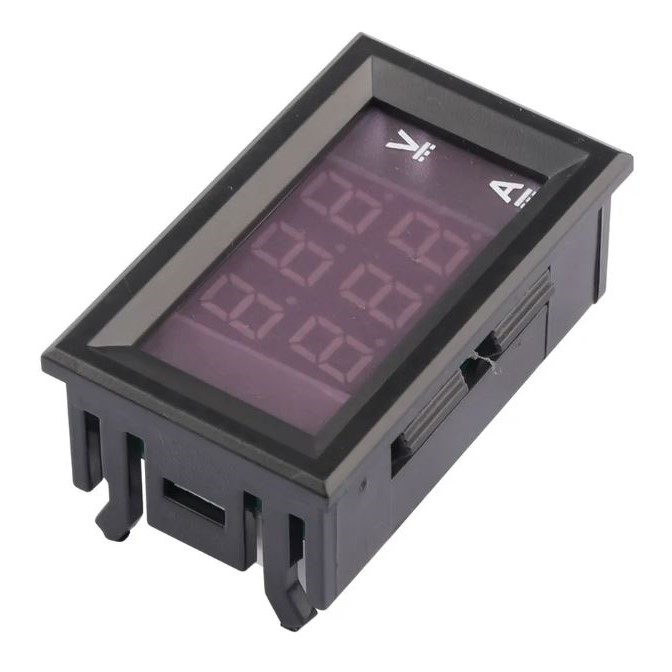

ماژول ولتمتر و آمپرمتر روپانلی قرمز 100V/10A DC، کاربر می‌تواند نسبت به اندازه‌گیری ولتاژ از 0V تا 100V و آمپر از 0 تا 10A اقدام کند و نتیجه به صورت دقیق و دیجیتالی در دو سطر جداگانه به رنگ  قرمز  بر روی صفحه نمایش ماژول پنلی به نمایش درآید. یک ابزار سنج مانند مولتی متر یا کلمپ متر به صورت ماژول با ابعاد بسیار کوچک. اتصال‌ها از طریق سیم های کانکتوردار موجود در بسته‌بندی کالا انجام می شود.

مشخصات:

• مدل: XK-001
• رنگ صفحه نمایش داده ها: نمایشگر قرمز
• ولتاژ ورودی: از 0 تا 100 ولت DC مستقیم (فقط تا  99 ولت پیشنهاد می‌شود)
• جریان ورودی 0A تا 10 آمپر با ولتاژ DC
• کانکتورهای مادگی متصل بر روی ماژول
• وزن: 19 گرم

نکات نصب و راه اندازی:

1. طبق دیتاشیت و داده‌های کالا، این کالا امکان سنجنش و اندازه گیری تا 99 ولت را دارد.
2. همچنین باید به یاد داشت که ولتمتر مربوط به کانکتور سه پین است ( شامل 2 سیم مشکی و قرمز برای تغذیه و یک سیم زرد برای اندازه‌گیری ) که به صورت موازی نصب شده و آمپرمتر مربوط به کانکتور دو پین بوده که به صورت سری متصل می شود.
3. مدل 10 آمپر این ماژول دارای شنت درونی ( میله زرد رنگ درونی ) است و نیازی به شنت ندارد.
4. حداکثر جریان نامی قابل دریافت از این کالا 10 آمپر است و به هیچ عنوان بالاتر از این میزان نباید دریافت شود.
5. با استفاده از پتانسیومترهای پشت ولتمتر آمپر متر می توانید نسبت به تنظیم دقیق تر و کالیبره کردن نمایشگر اقدام نمایید.

در بالای آی سی  روی برد دستگاه دو سوراخ وجود دارد که طبق دیتاشیت می توانید این دو را اتصال کوتاه نمایید تا دستگاه ری استارت شود.
